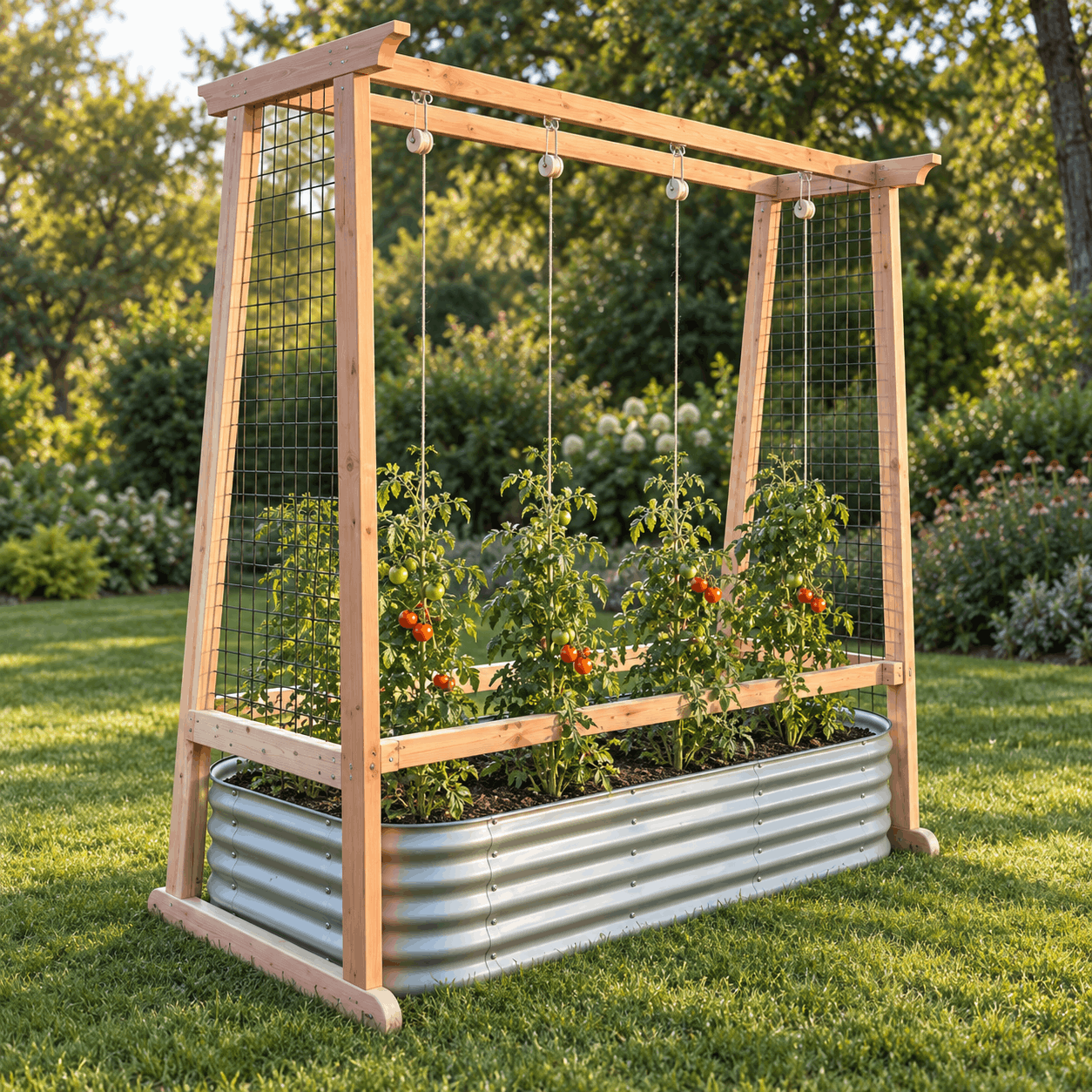

Шпалера для томатов своими руками

Материал	Характеристика	Количество	Примечание
Доска для рам	38,1 × 88,9 × 2438,4 мм	7 шт.	В исходнике cedar, номинальное сечение 2×4. Указано фактическое сечение; для другого размера пересчитайте раскрой.
Доска для продольных реек	38,1 × 139,7 × 2438,4 мм	2 шт.	Продольно распустить на четыре рейки, учитывая ширину пропила.
Сварная металлическая сетка	Рулон 914,4 × 15240 мм, чёрное защитное покрытие	1 рулон по списку автора	На проект идут два отрезка; фактический расход измерить по рамам. Размер ячейки и диаметр проволоки не указаны.
Заборные скобы	Длина 19,05 мм, для наружных работ	Упаковка около 454 г	Для крепления сетки; забивать без повреждения защитного покрытия.
Карманные саморезы для улицы	Длина 63,5 мм, Blue-Kote или совместимые	1 упаковка 50 шт.	Количество упаковки из исходника; подобрать под толщину 38,1 мм.
Наружные саморезы	Длина 76,2 мм	16 шт.	По два на каждый конец четырёх продольных реек.
Клипсы для томатов	Подходящие к выбранному шпагату	1 упаковка 100 шт.	Это покупная упаковка, а не обязательное число клипс на шпалере.
Роликовые подвесы со шпагатом	Для вертикальной подвязки растений	1 упаковка 25 шт.	Число подвесов выбирать по количеству растений; проверить наличие шпагата в комплекте.
Крепление к основанию	По типу грядки, грунта и месту установки	По месту	Дополнение к исходнику: зафиксировать высокую конструкцию от опрокидывания.
Защитное покрытие для древесины	Для наружных работ	По расходу производителя	Необязательное дополнение; нанести до монтажа сетки, соблюдая назначение покрытия.

Материал

Характеристика

Количество

Примечание

Доска для рам

38,1 × 88,9 × 2438,4 мм

7 шт.

В исходнике cedar, номинальное сечение 2×4. Указано фактическое сечение; для другого размера пересчитайте раскрой.

Доска для продольных реек

38,1 × 139,7 × 2438,4 мм

2 шт.

Продольно распустить на четыре рейки, учитывая ширину пропила.

Сварная металлическая сетка

Рулон 914,4 × 15240 мм, чёрное защитное покрытие

1 рулон по списку автора

На проект идут два отрезка; фактический расход измерить по рамам. Размер ячейки и диаметр проволоки не указаны.

Заборные скобы

Длина 19,05 мм, для наружных работ

Упаковка около 454 г

Для крепления сетки; забивать без повреждения защитного покрытия.

Карманные саморезы для улицы

Длина 63,5 мм, Blue-Kote или совместимые

1 упаковка 50 шт.

Количество упаковки из исходника; подобрать под толщину 38,1 мм.

Наружные саморезы

Длина 76,2 мм

16 шт.

По два на каждый конец четырёх продольных реек.

Клипсы для томатов

Подходящие к выбранному шпагату

1 упаковка 100 шт.

Это покупная упаковка, а не обязательное число клипс на шпалере.

Роликовые подвесы со шпагатом

Для вертикальной подвязки растений

1 упаковка 25 шт.

Число подвесов выбирать по количеству растений; проверить наличие шпагата в комплекте.

Крепление к основанию

По типу грядки, грунта и месту установки

По месту

Дополнение к исходнику: зафиксировать высокую конструкцию от опрокидывания.

Защитное покрытие для древесины

Для наружных работ

По расходу производителя

Необязательное дополнение; нанести до монтажа сетки, соблюдая назначение покрытия.

Деталь	Кол-во	Длина	Ширина	Толщина	Угол	Примечание
Нижняя перекладина	2	1117.6	88.9	38.1	90	Декоративные закругления по шаблону; радиус в исходнике не задан.
Средняя перемычка	2	730.25	88.9	38.1	5	Торцы под 5° от прямого реза в противоположных направлениях. Длину уточнить между стойками на выбранной высоте.
Верхняя перекладина	2	914.4	88.9	38.1	90	Декоративные вогнутые вырезы на концах по шаблону.
Наклонная стойка	4	2209.8	88.9	38.1	5	Оба торца под 5° от прямого реза, параллельные. Парные стойки установить зеркально.
Продольная соединительная рейка	4	1879.6	69.85	38.1	90	69,85 мм — ширина в карте автора до учёта пропила. При делении доски 139,7 мм реальная ширина каждой рейки = (139,7 − пропил) / 2.

Деталь

Кол-во

Длина

Ширина

Толщина

Угол

Примечание

Нижняя перекладина

1117.6

88.9

38.1

Декоративные закругления по шаблону; радиус в исходнике не задан.

Средняя перемычка

730.25

88.9

38.1

Торцы под 5° от прямого реза в противоположных направлениях. Длину уточнить между стойками на выбранной высоте.

Верхняя перекладина

914.4

88.9

38.1

Декоративные вогнутые вырезы на концах по шаблону.

Наклонная стойка

2209.8

88.9

38.1

Оба торца под 5° от прямого реза, параллельные. Парные стойки установить зеркально.

Продольная соединительная рейка

1879.6

69.85

38.1

69,85 мм — ширина в карте автора до учёта пропила. При делении доски 139,7 мм реальная ширина каждой рейки = (139,7 − пропил) / 2.

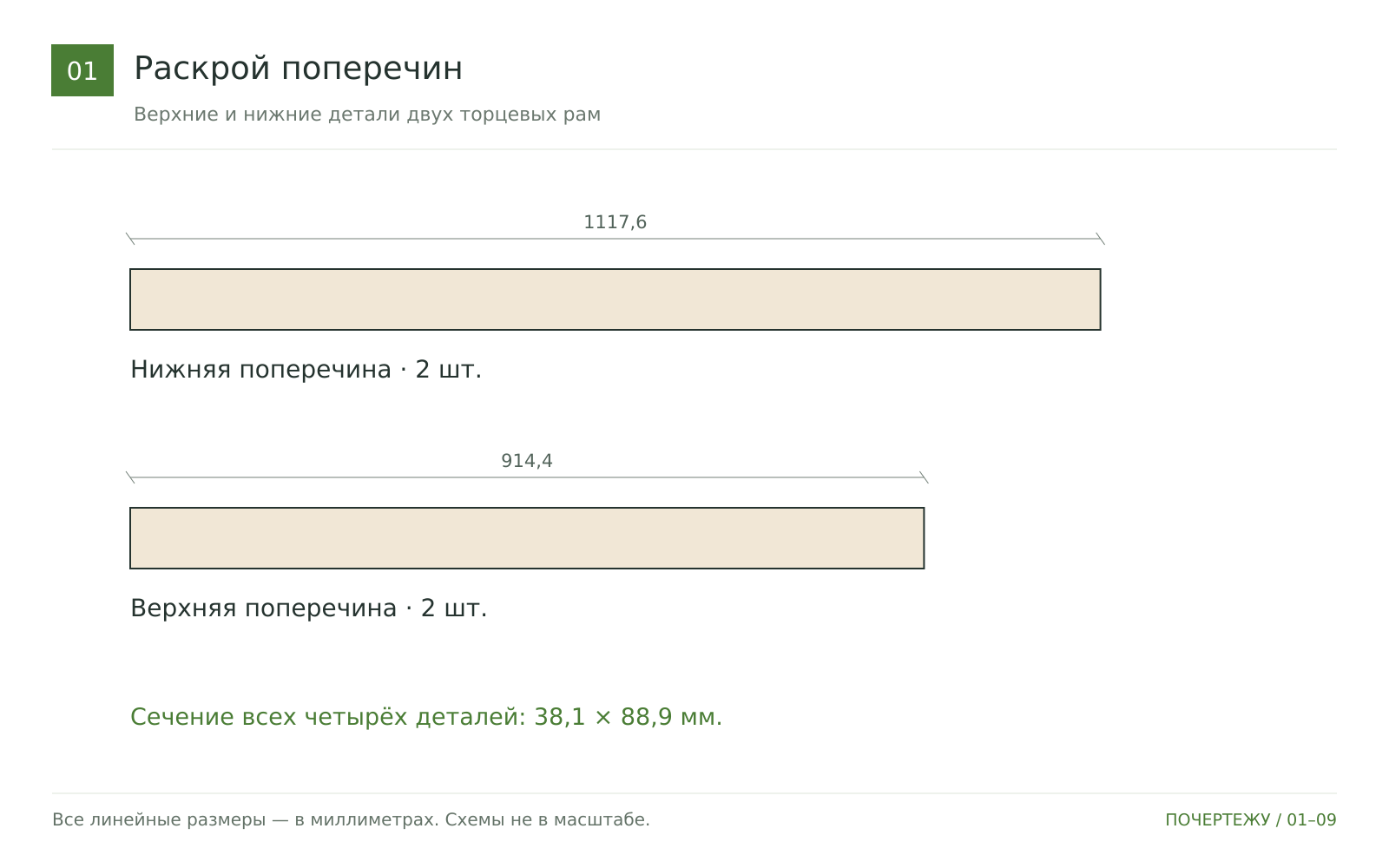

Отпилите верхние и нижние перекладины

Из доски фактического сечения 38,1 × 88,9 мм вырежьте две нижние перекладины длиной 1117,6 мм и две верхние длиной 914,4 мм. Торцы на этом этапе прямые.

Совет: Проверьте парность деталей; учитывайте ширину пропила.

Оформите торцы перекладин

На нижних перекладинах разметьте закругления, на верхних — декоративные вогнутые вырезы. В качестве шаблона можно использовать круглый предмет, как в исходном проекте. Выпилите контуры лобзиком.

Совет: Радиус автором не задан. Выберите одинаковый шаблон для парных деталей и не ослабляйте зоны соединения со стойками.

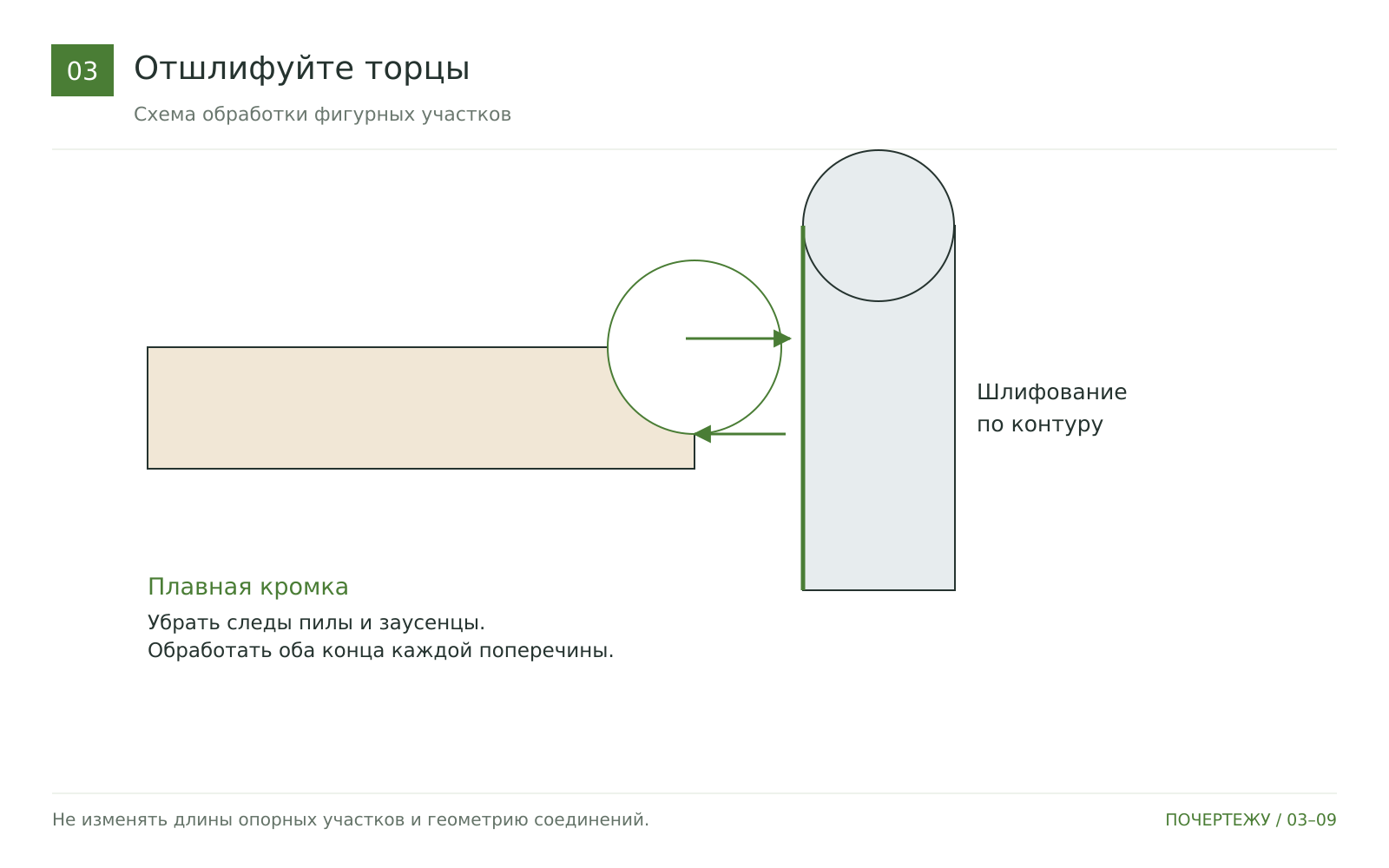

Отшлифуйте фигурные кромки

Выровняйте пропилы осциллирующей шлифмашиной либо вручную с подходящим шлифовальным бруском. Удалите заусенцы и слегка смягчите острые кромки.

Совет: Перед сборкой обработать торцы удобнее.

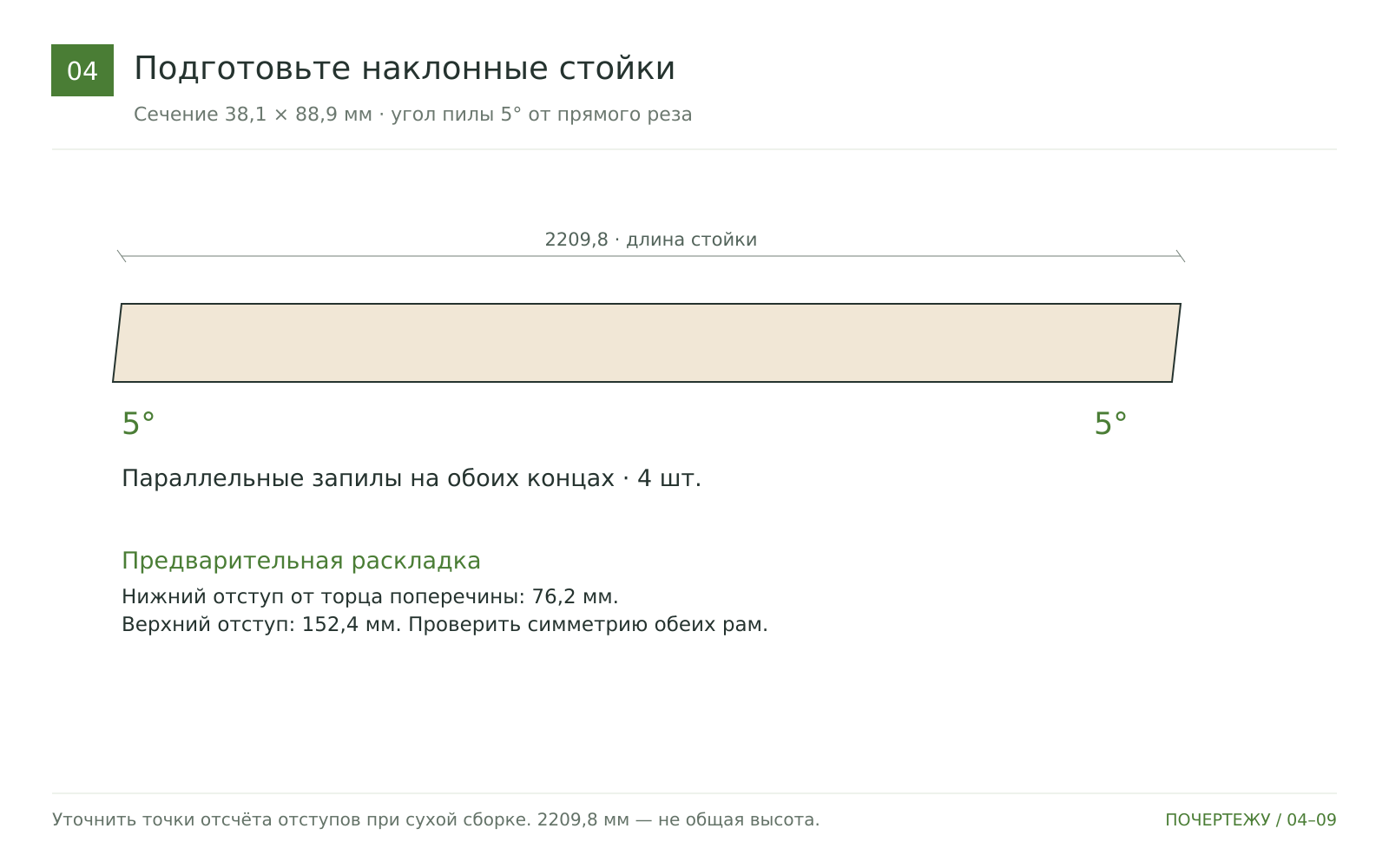

Подготовьте наклонные стойки

Вырежьте четыре стойки длиной 2209,8 мм из доски 38,1 × 88,9 мм. Оба торца каждой стойки срежьте под 5° от прямого реза, параллельно друг другу. Разложите две зеркальные пары между верхними и нижними перекладинами.

Совет: Ориентиры автора: нижние концы стоек в 76,2 мм от краёв нижней перекладины, верхние — в 152,4 мм от краёв верхней. В исходнике не уточнена грань отсчёта; проверьте сухую сборку, симметрию и посадку торцов до сверления.

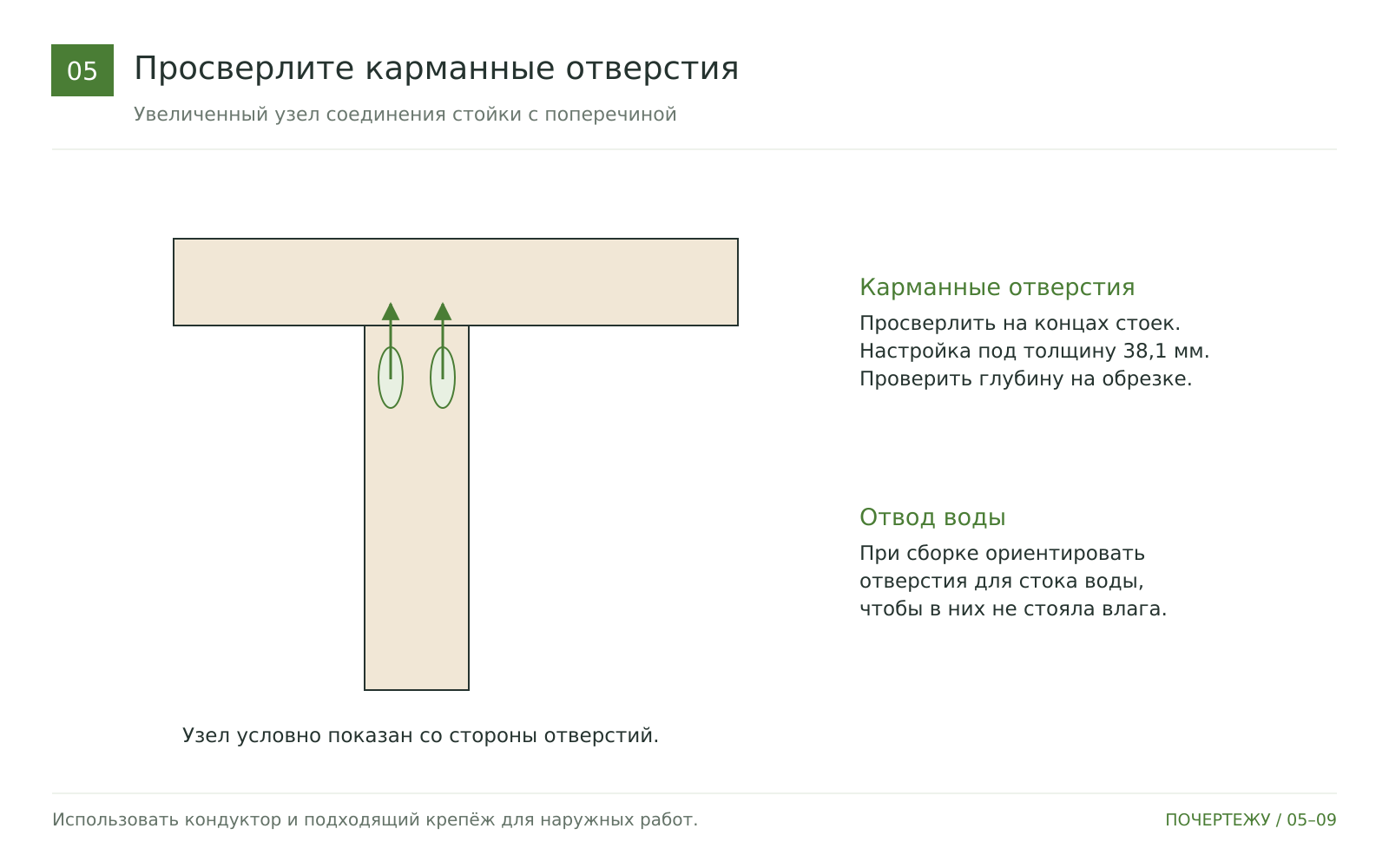

Просверлите карманные отверстия

Настройте кондуктор на фактическую толщину доски 38,1 мм. Выполните отверстия для соединения стоек с верхней и нижней перекладинами. Расположение и число отверстий выбирайте по кондуктору и ширине детали.

Совет: Ориентируйте карманы так, чтобы в установленной конструкции в них не задерживалась вода; эту рекомендацию отдельно даёт автор.

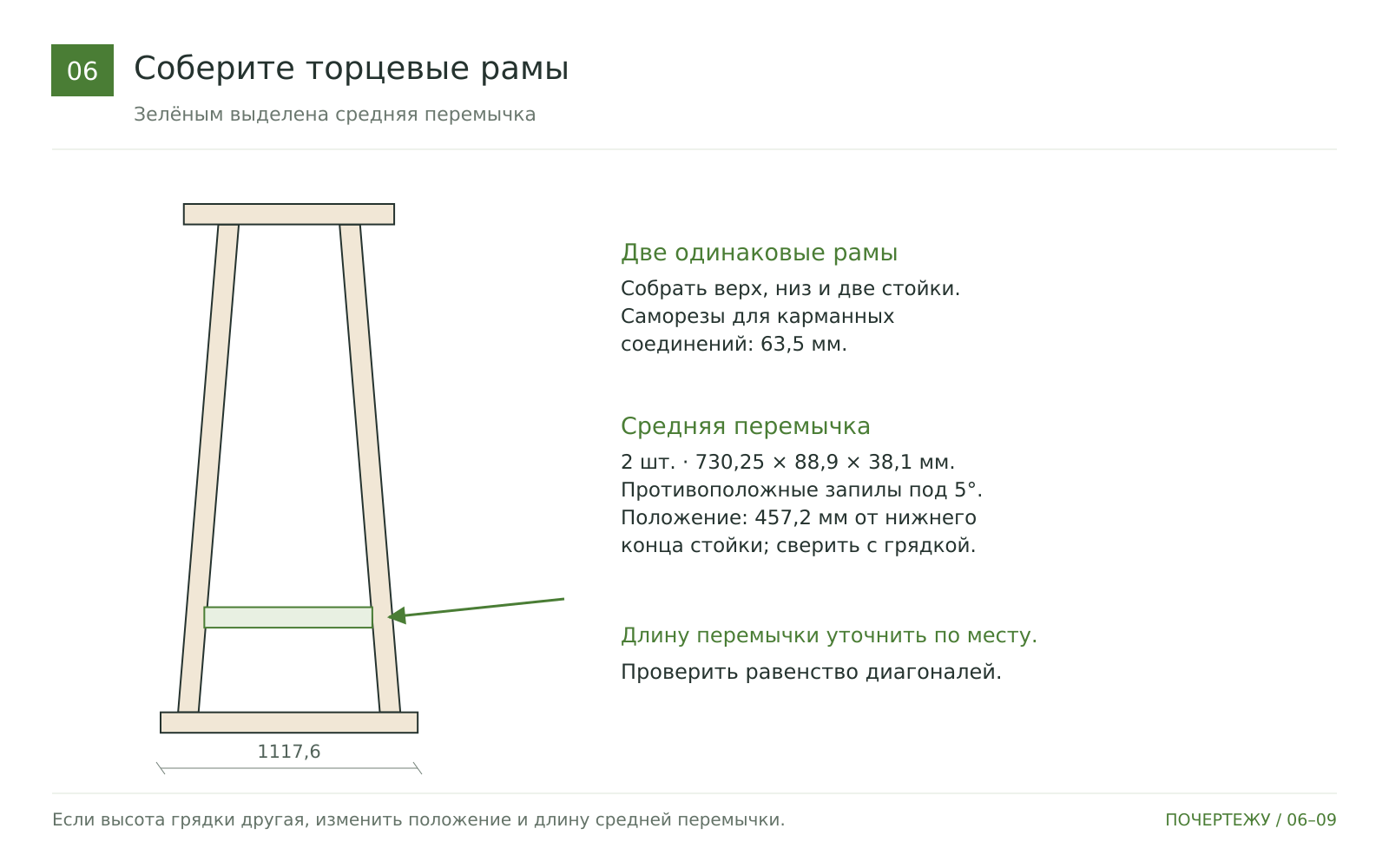

Соберите две торцевые рамы

Соедините стойки с верхними и нижними перекладинами наружными карманными саморезами длиной 63,5 мм. Отметьте среднюю перемычку на высоте около 457,2 мм от нижнего конца стойки. Примерьте заготовку длиной 730,25 мм, подрежьте оба торца под 5° в противоположных направлениях и закрепите через карманные отверстия.

Совет: Высота перемычки должна соответствовать высоте борта грядки. При изменении высоты заново измерьте расстояние между наклонными стойками: длина перемычки также изменится.

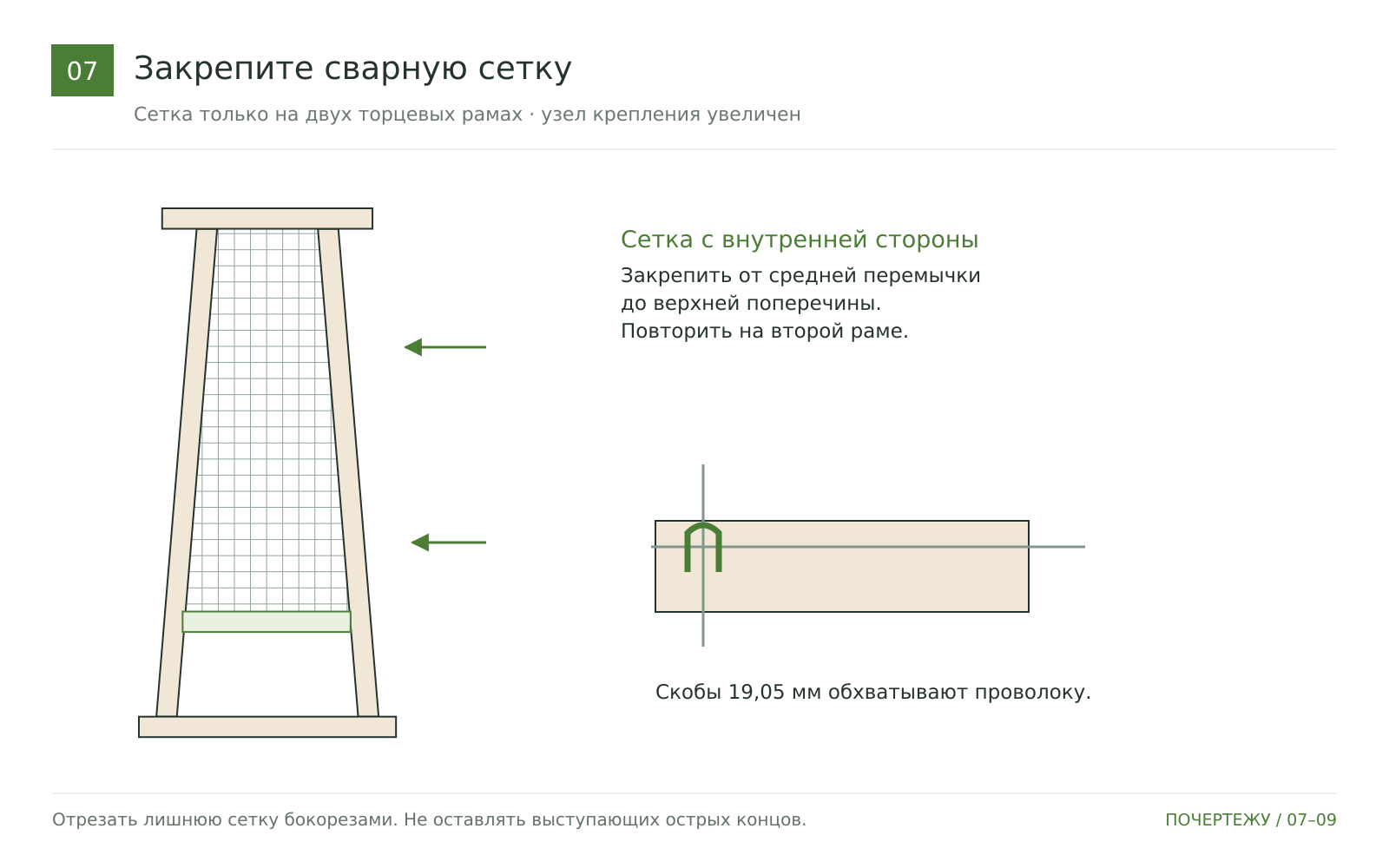

Закрепите сварную сетку

Изнутри каждой рамы закрепите сварную сетку заборными скобами длиной 19,05 мм. В исходном проекте сетка начинается от средней перемычки и идёт вверх. Обрежьте лишнюю проволоку бокорезами.

Совет: Загните или закройте острые концы. Рулон шириной 914,4 мм и длиной 15240 мм — покупной формат, а не расход на одну шпалеру.

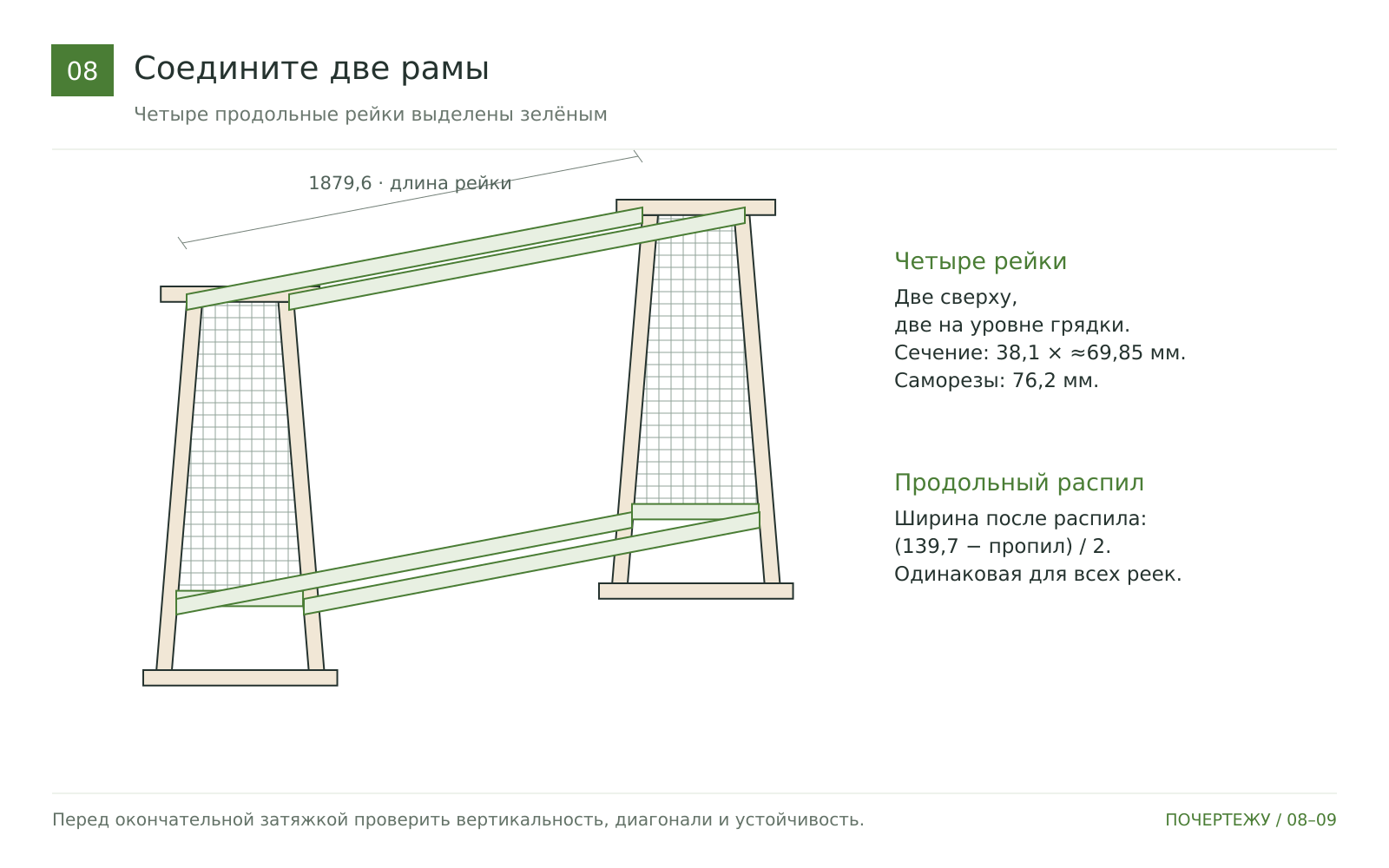

Соедините рамы продольными рейками

Продольно распустите две доски сечением 38,1 × 139,7 мм на четыре рейки и укоротите их до 1879,6 мм. Установите две рейки сверху и две на уровне средних перемычек, соединяя две торцевые рамы. Закрепите 16 наружными саморезами длиной 76,2 мм — по два на каждый конец рейки.

Совет: В карте автора указана ширина рейки 69,85 мм, но при распиле доски 139,7 мм пополам каждая будет уже из-за пропила. Для равных реек ширина равна (139,7 − ширина пропила) / 2. До окончательной затяжки проверьте диагонали и устойчивость.

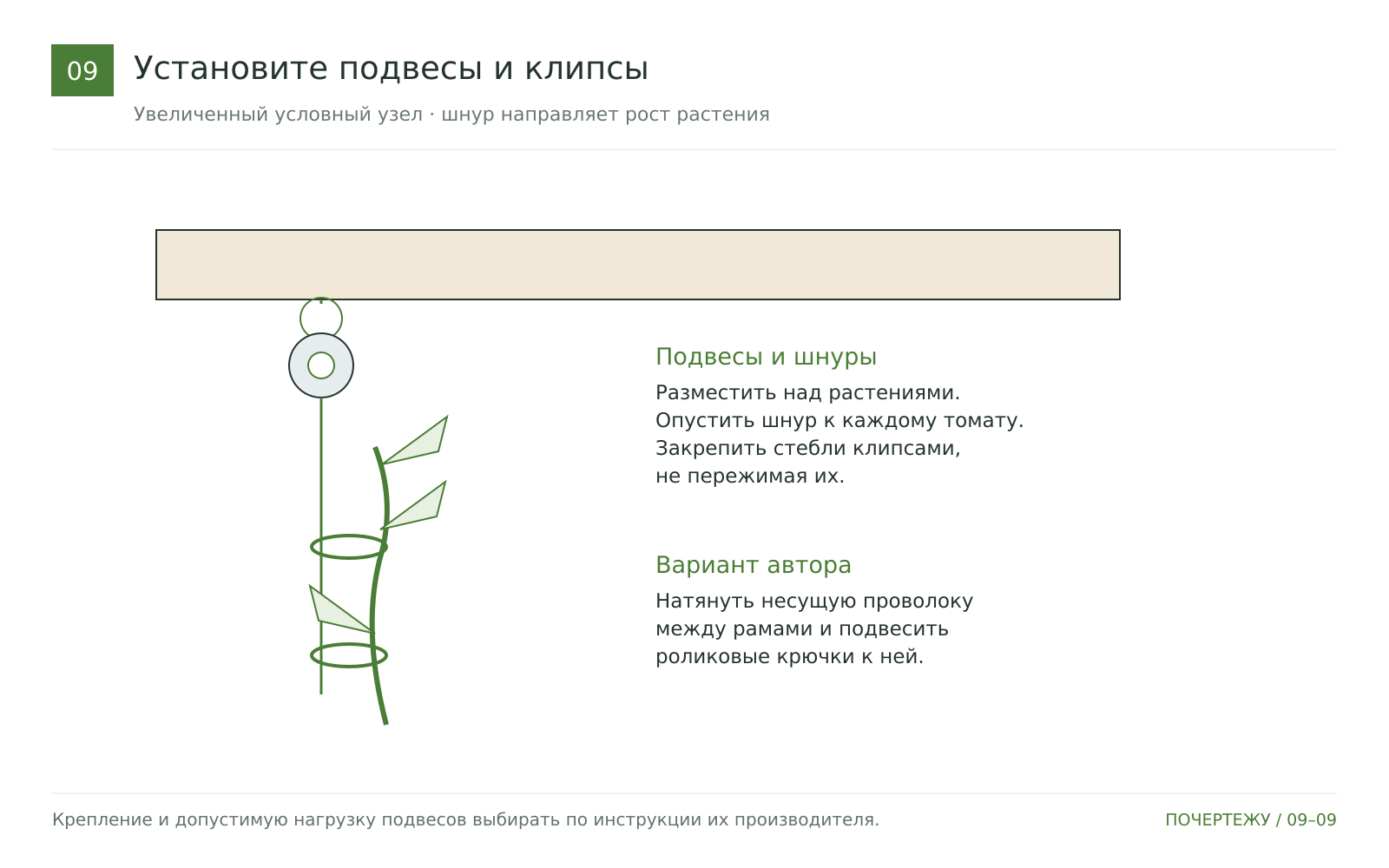

Установите подвесы и подвяжите томаты

Закрепите роликовые подвесы для шпагата на верхних рейках. Опустите шпагат к растениям и направляйте стебли вверх с помощью клипс, оставляя место для утолщения стебля. По мере роста регулируйте длину шпагата.

Совет: Автор использовал заборные скобы, но для повторной сборки предлагает натянуть проволоку между рамами и подвесить ролики на неё. Крепления и проволоку подбирайте под нагрузку; конструкцию закрепите от опрокидывания подходящим для вашего основания способом.
