Консольный стол с полками за диван

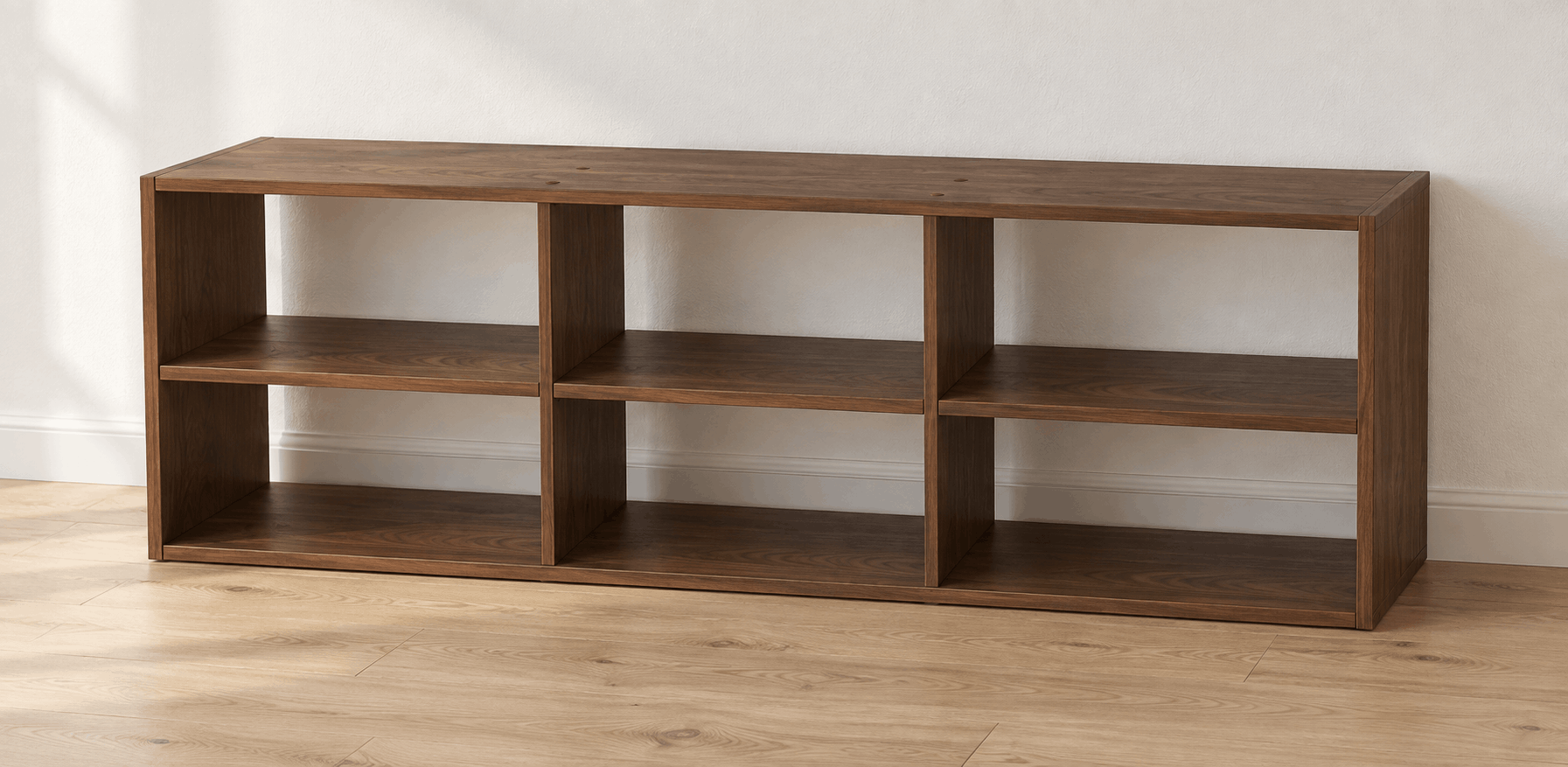

Низкая консоль с шестью открытыми отделениями: стол за диваном, книжная полка или стеллаж под окном.
из 50 оценок
Нажмите на звезду, чтобы оценить.
Для начинающих
Сложность
1–2 дня
Время работы
1651
Ширина, мм
Бесплатно · метрическая система

В PDF, чертежи, размеры, материалы, карта раскроя и пошаговая инструкция.

О проекте

Невысокий консольный стол по проекту Built by Bec Designs можно поставить за диваном, вдоль стены или под окном. Две вертикальные перегородки и три горизонтальные полки образуют шесть открытых отделений для книг и небольших предметов. Сборка на карманных соединениях и обычных саморезах подходит для начинающих.

Габариты: ширина 1651 мм, глубина 304,8 мм, высота 609,6 мм. Толщина всех деталей — 19,05 мм. В проекте явно задана ширина доски 304,8 мм: обычная строганая американская доска номинального размера 1×12 может быть уже, поэтому перед покупкой проверьте фактический размер. Для сохранения исходной глубины используйте подходящую доску или мебельный щит.

Размеры переведены в миллиметры. Верх и низ устанавливаются между боковинами. При равных проёмах расчётная ширина каждого — (1612,9 − 2 × 19,05) / 3 = 524,93 мм. Авторский раскрой полок 525,07 мм отличается от этого значения примерно на 0,13 мм: полки следует подгонять по фактическим проёмам.

Об авторе

pochertezhu.ru

ПоЧертежу — библиотека понятных DIY-проектов для дома, сада и мастерской. Публикуем проверенные чертежи, размеры в метрической системе, карты раскроя, списки материалов и пошаговые инструкции. Наша цель — сделать проекты, по которым действительно можно собрать вещь своими руками.
Подготовьте заранее

Необходимые материалы

МатериалХарактеристикаКоличествоПримечание
Доска или мебельный щит19,05 × 304,8 × 2438,4 мм4 шт.Размер и количество по исходнику. Фактическая ширина должна быть 304,8 мм; учесть ширину пропилов. При другой толщине пересчитать перегородки и полки.
Карманные саморезыДлина 31,75 мм25 шт. по списку автораПроверить расход по выбранной схеме сверления и взять запас: при трёх отверстиях на каждом конце верха, низа и трёх полок потребуется 30 шт.
Саморезы по деревуДлина 31,75 мм25 шт. по списку автораДля перегородок: по 3 сверху и снизу на каждую, всего 12 шт.; остаток — запас.
Столярный клейДля соединения деревянных деталей1 упаковкаНанести на соединяемые кромки; выдержать время фиксации по инструкции.
Деревянные пробки или шкантыПод диаметр выбранной выборкиПо числу закрываемых отверстий, необязательноДля скрытия головок обычных саморезов. Подобрать древесину и направление волокон.
Шлифовальные материалыДля предварительной и финишной шлифовкиПо расходуЗернистость подобрать под состояние дерева и покрытие.
Морилка и защитное покрытиеДля мебели внутри помещенияПо расходу производителяЦвет на выбор. Морилка сама по себе не всегда заменяет защитный финиш.
Для работы

Инструменты

Кондуктор карманных отверстий✓ Обязательный

Kreg 520PRO или аналог; настройка под толщину 19,05 мм.

Дрель-шуруповёрт✓ Обязательный

Ступенчатое сверло с ограничителем, обычное сверло и подходящие биты.

Торцовочная или погружная пила с шиной✓ Обязательный

Должна обеспечивать ровный поперечный рез детали шириной 304,8 мм.

Струбцины✓ Обязательный

Для фиксации деталей и удержания кромок заподлицо.

Рулетка, угольник и карандаш✓ Обязательный

Для разметки проёмов, осей крепежа и проверки прямоугольности.

Зенковка○ Необязательный

Для утопления головок обычных саморезов; под пробки требуется подходящая выборка.

Пробочник○ Необязательный

Для изготовления пробок из подходящей древесины.

Пила для срезания заподлицо○ Необязательный

Для удаления выступающей части пробок или шкантов.

Шлифмашина или ручной шлифовальный брусок✓ Обязательный

Подготовка поверхности перед отделкой.

Перед началом работы

Карта раскроя

ДетальКол-воДлинаШиринаТолщинаУголПримечание
Верх и низ корпуса21612.9304.819.0590Между боковинами. Карманные отверстия на обоих концах, на нижней стороне.
Боковина2609.6304.819.0590Полная высота корпуса.
Вертикальная перегородка2571.5304.819.0590Между верхом и низом: 609,6 − 2 × 19,05.
Горизонтальная полка3525.07304.819.0590Перевод авторского размера с округлением до 0,01 мм. Расчёт равных проёмов: 524,93 мм. Окончательно подогнать каждую полку по месту.
Собираем последовательно

Пошаговая инструкция

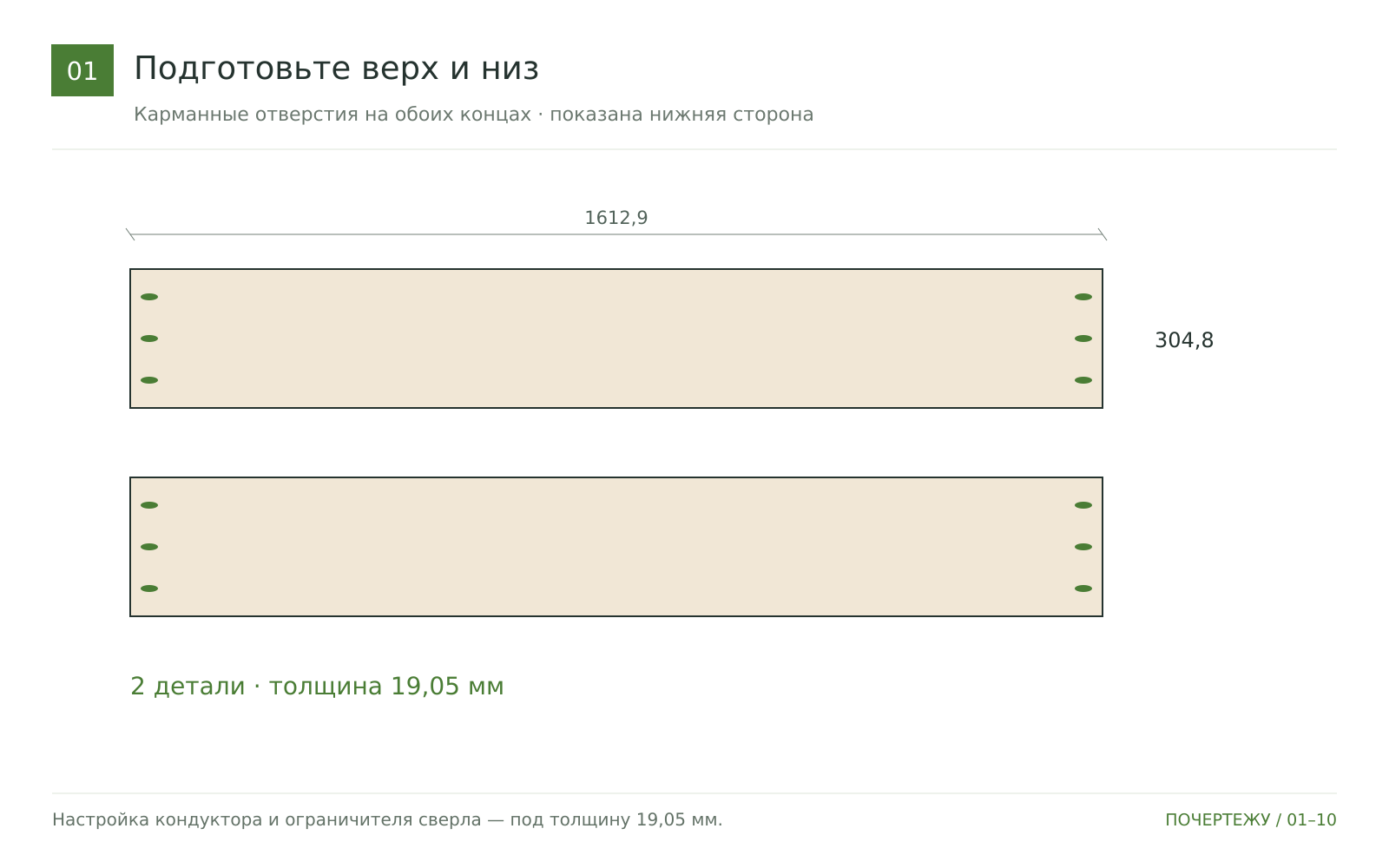

1

Подготовьте верх и низ корпуса

Вырежьте две детали 1612,9 × 304,8 × 19,05 мм. На обоих концах каждой детали просверлите карманные отверстия. Настройте кондуктор и ограничитель сверла под толщину 19,05 мм. Отверстия выполняйте на стороне, которая после сборки будет обращена вниз.

Совет: Проверьте настройку сверления на обрезке той же толщины.

Подготовьте верх и низ корпуса
2

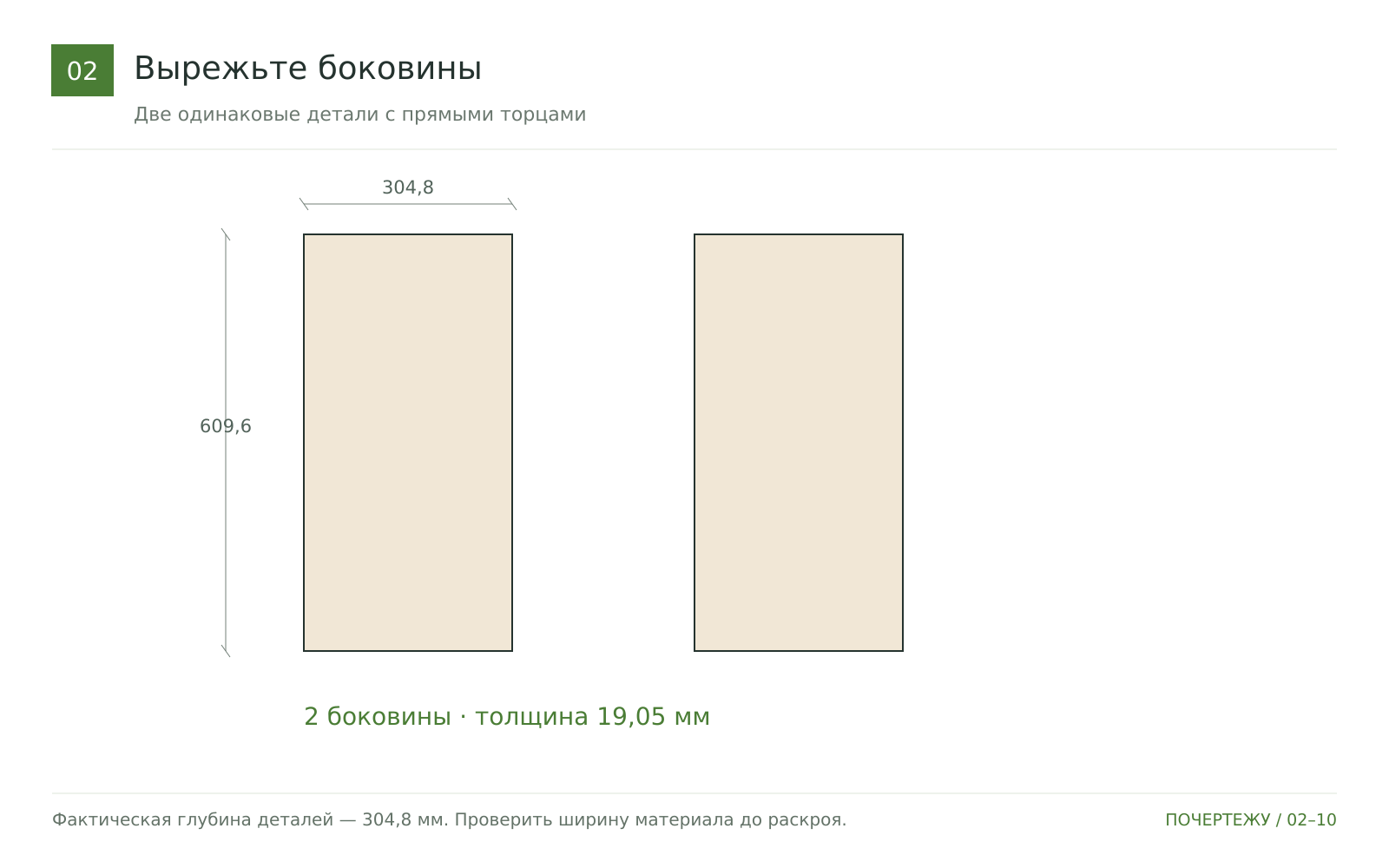

Вырежьте боковины

Подготовьте две боковины 609,6 × 304,8 × 19,05 мм. Проверьте одинаковую длину, прямые углы и качество торцов.

Совет: Боковины задают полную высоту изделия; верх и низ находятся между ними.

Вырежьте боковины
3

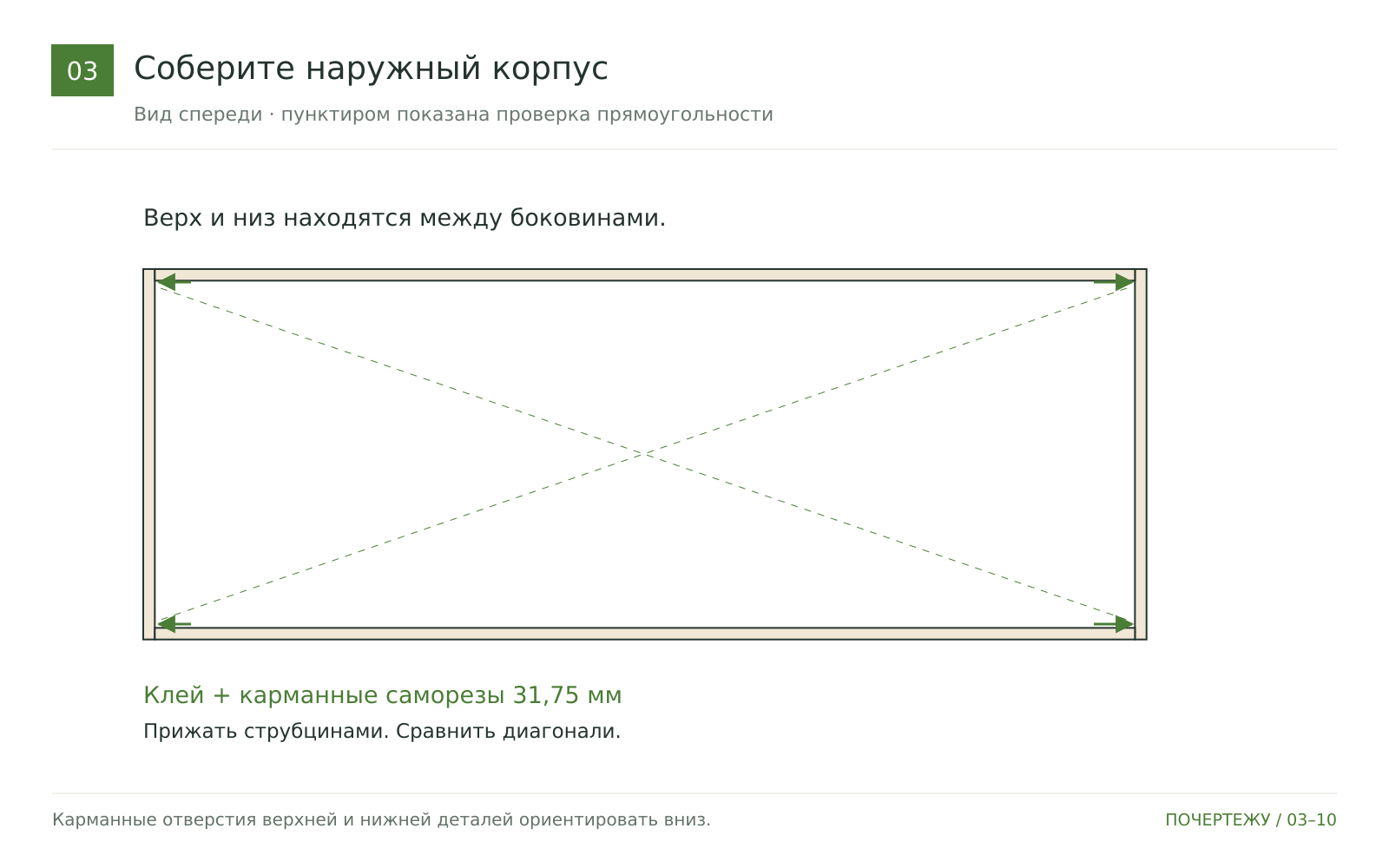

Соберите наружный корпус

Соедините верх и низ с боковинами на столярный клей и карманные саморезы длиной 31,75 мм. Верхнюю плоскость верха и нижнюю плоскость низа совместите с торцами боковин. Карманные отверстия должны смотреть вниз. Используйте струбцины, проверьте углы и равенство диагоналей.

Совет: Наружная ширина: 1612,9 + 2 × 19,05 = 1651 мм.

Соберите наружный корпус
4

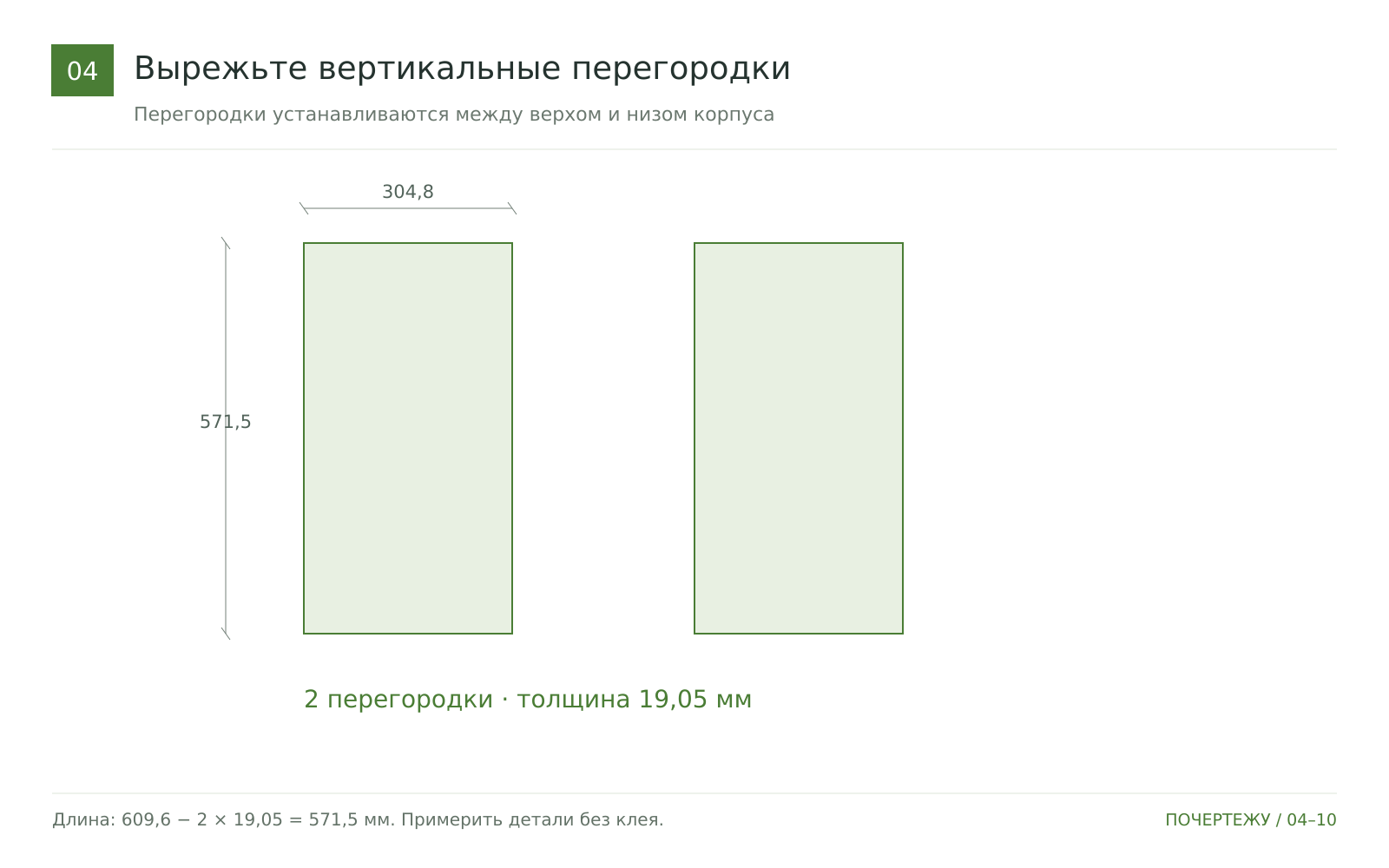

Вырежьте вертикальные перегородки

Подготовьте две перегородки 571,5 × 304,8 × 19,05 мм. Примерьте их между верхом и низом корпуса без клея.

Совет: Если толщина материала отличается от 19,05 мм, длина перегородок равна высоте боковины минус две толщины.

Вырежьте вертикальные перегородки
5

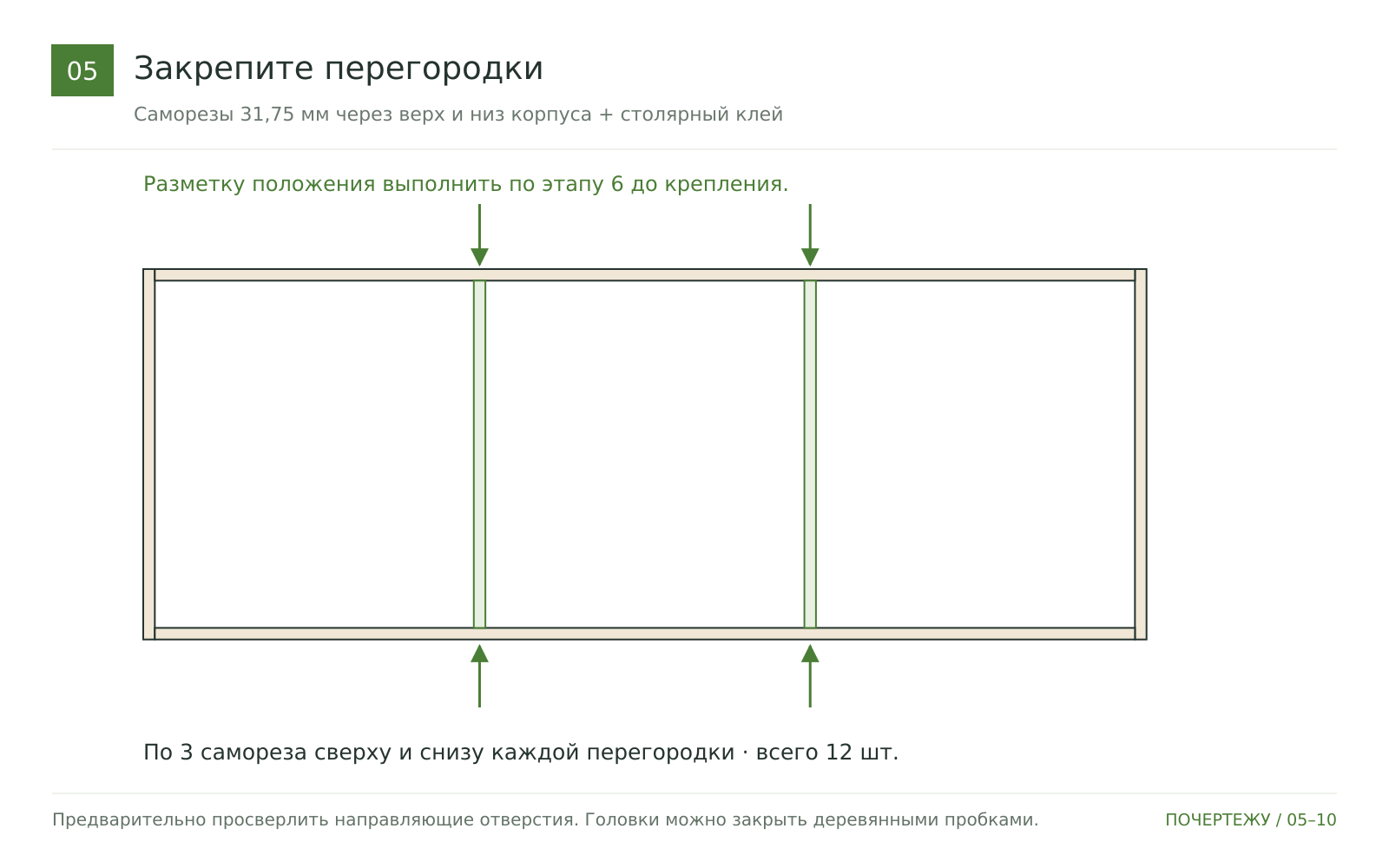

Закрепите вертикальные перегородки

До крепления выполните разметку по следующему этапу. Нанесите клей на верхний и нижний торцы каждой перегородки. Просверлите направляющие отверстия через верх и низ корпуса в торцы перегородок. Закрепите каждую тремя саморезами 31,75 мм сверху и тремя снизу — всего 12 саморезов. При желании заранее сделайте выборки под головки, закройте их деревянными пробками на клею и срежьте выступы заподлицо.

Совет: Не делайте глубокую выборку без проверки: под головкой должен оставаться достаточный слой материала.

Закрепите вертикальные перегородки
6

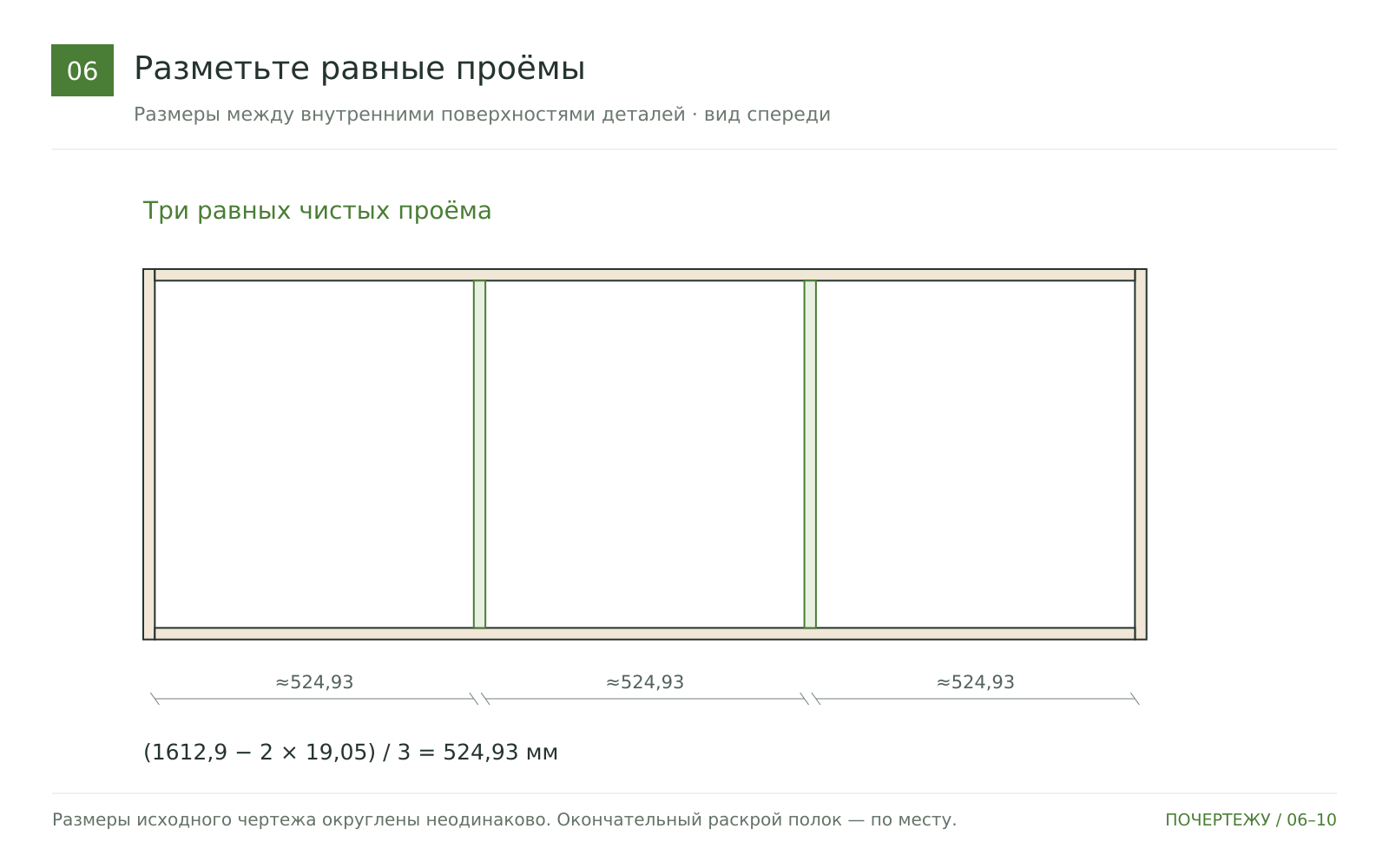

Проверьте ширину трёх проёмов

Разделите внутреннюю ширину корпуса двумя перегородками на три равных проёма. Расчётный чистый просвет каждого — 524,93 мм. Разметку ведите от внутренней поверхности боковины: первый проём, перегородка толщиной 19,05 мм, второй проём, вторая перегородка и третий проём. Перенесите одинаковые отметки на верх и низ.

Совет: На авторской схеме проёмы округлены до 524,67 мм и 525,07 мм. Для точной сборки используйте фактические размеры корпуса, а не накапливайте округления.

Проверьте ширину трёх проёмов
7

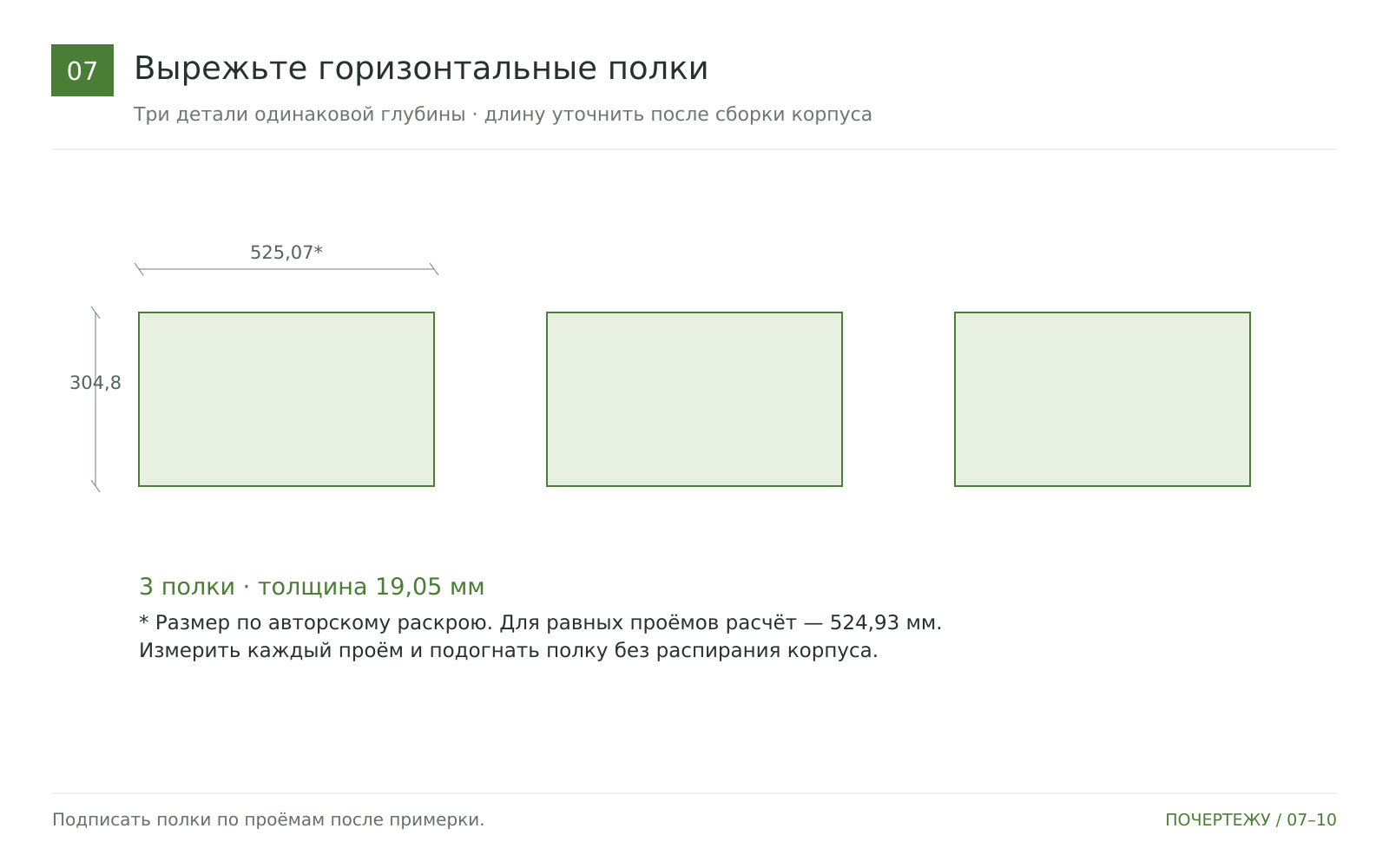

Вырежьте горизонтальные полки

Подготовьте три полки глубиной 304,8 мм и толщиной 19,05 мм. Длина по авторскому раскрою — 525,07 мм. Перед окончательной резкой измерьте каждый проём: при равномерной разметке расчётная длина около 524,93 мм. Подгоните полки для свободной посадки без распирания корпуса.

Совет: Подпишите полки по их проёмам после примерки.

Вырежьте горизонтальные полки

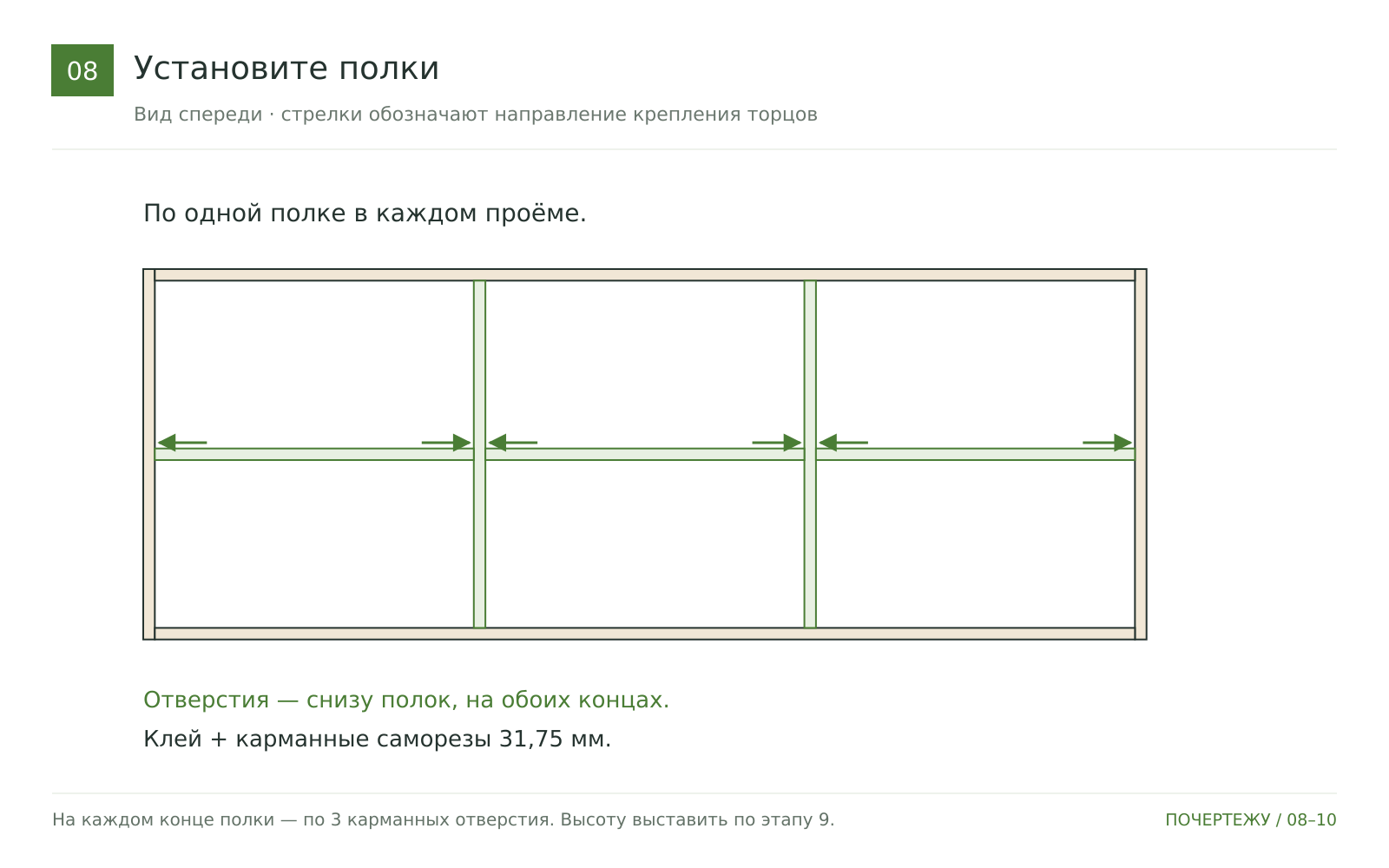

8

Установите горизонтальные полки

Просверлите карманные отверстия на обоих концах полок с нижней стороны. Разместите по одной полке в каждом проёме на высоте, указанной в следующем этапе. Нанесите клей на торцы и закрепите полки карманными саморезами 31,75 мм. Удерживайте их струбцинами или временными проставками.

Совет: Полки должны находиться в одной горизонтальной плоскости.

Установите горизонтальные полки

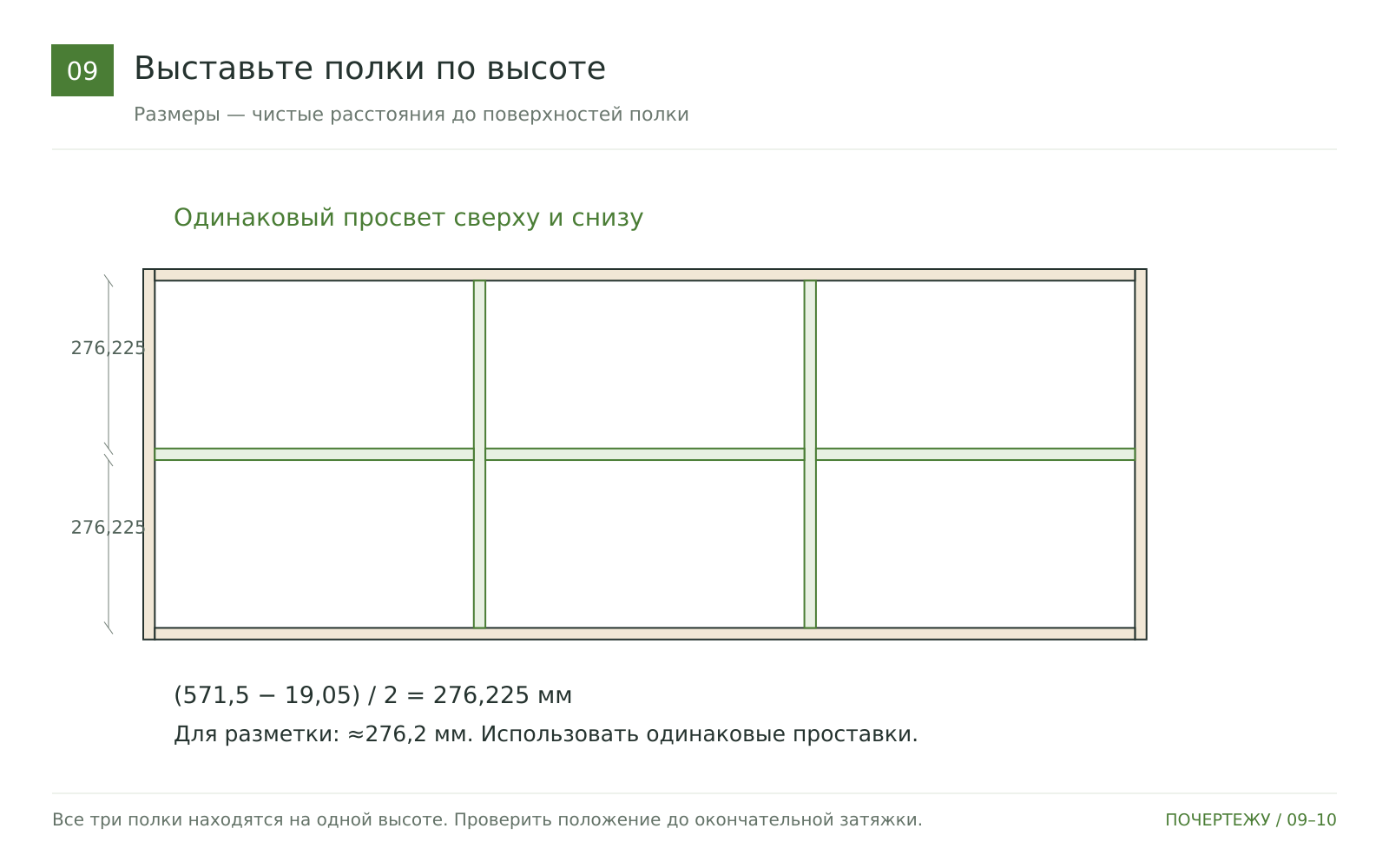

9

Выставьте одинаковые зазоры над и под полками

Внутренняя высота корпуса — 571,5 мм. При толщине полки 19,05 мм чистый просвет сверху и снизу равен (571,5 − 19,05) / 2 = 276,225 мм. Отложите 276,225 мм от верхней поверхности низа до нижней поверхности полки; для практической разметки — около 276,2 мм.

Совет: Используйте одинаковые проставки во всех трёх секциях и проверьте уровень полок до окончательной затяжки.

Выставьте одинаковые зазоры над и под полками
10

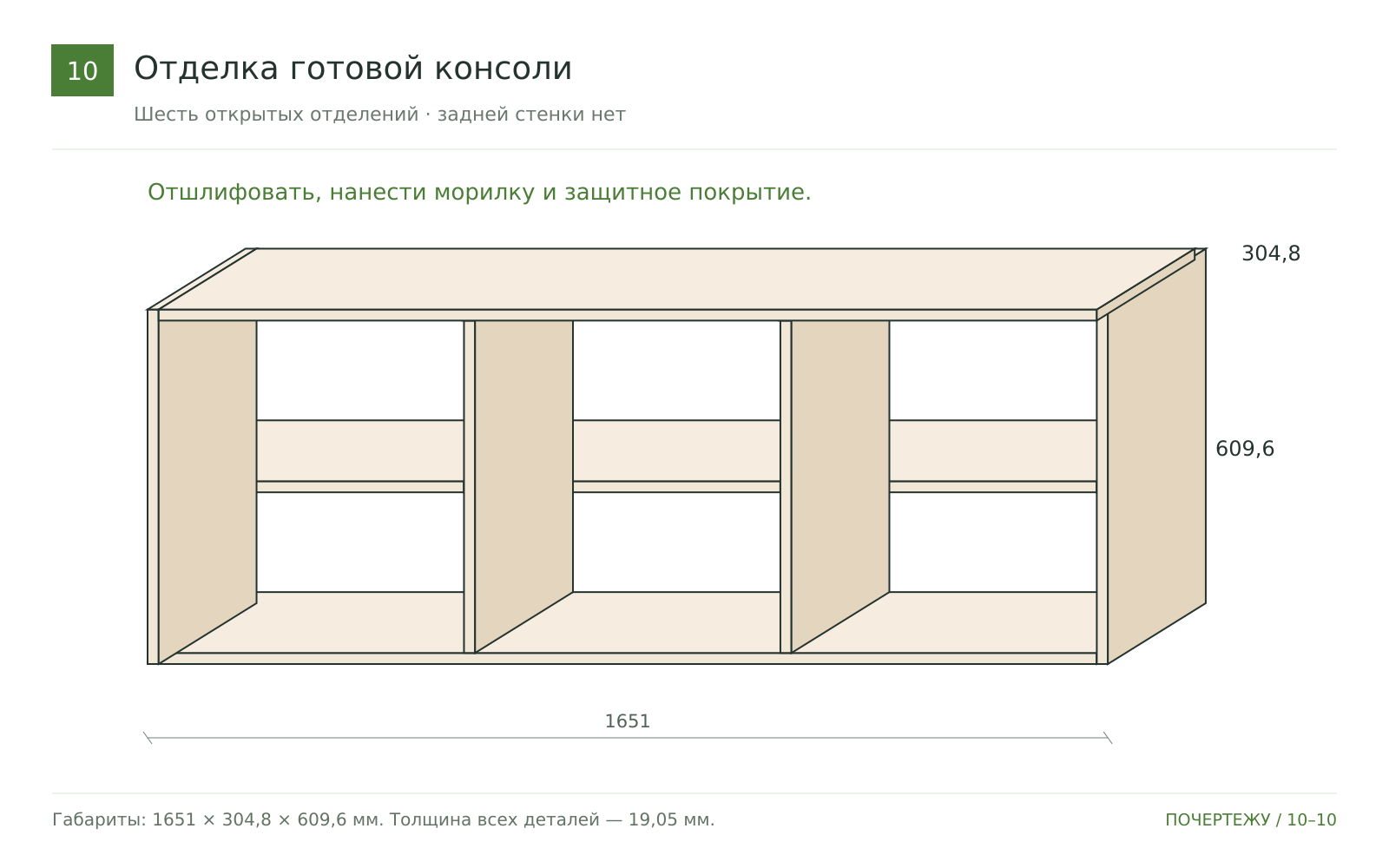

Отшлифуйте и выполните отделку

После высыхания клея удалите его остатки, выровняйте пробки и отшлифуйте поверхности и кромки. Нанесите выбранную морилку и совместимое защитное покрытие по инструкции производителя. Дайте покрытию полностью высохнуть перед использованием.

Совет: Готовые габариты при исходных размерах: 1651 × 304,8 × 609,6 мм.

Отшлифуйте и выполните отделку
