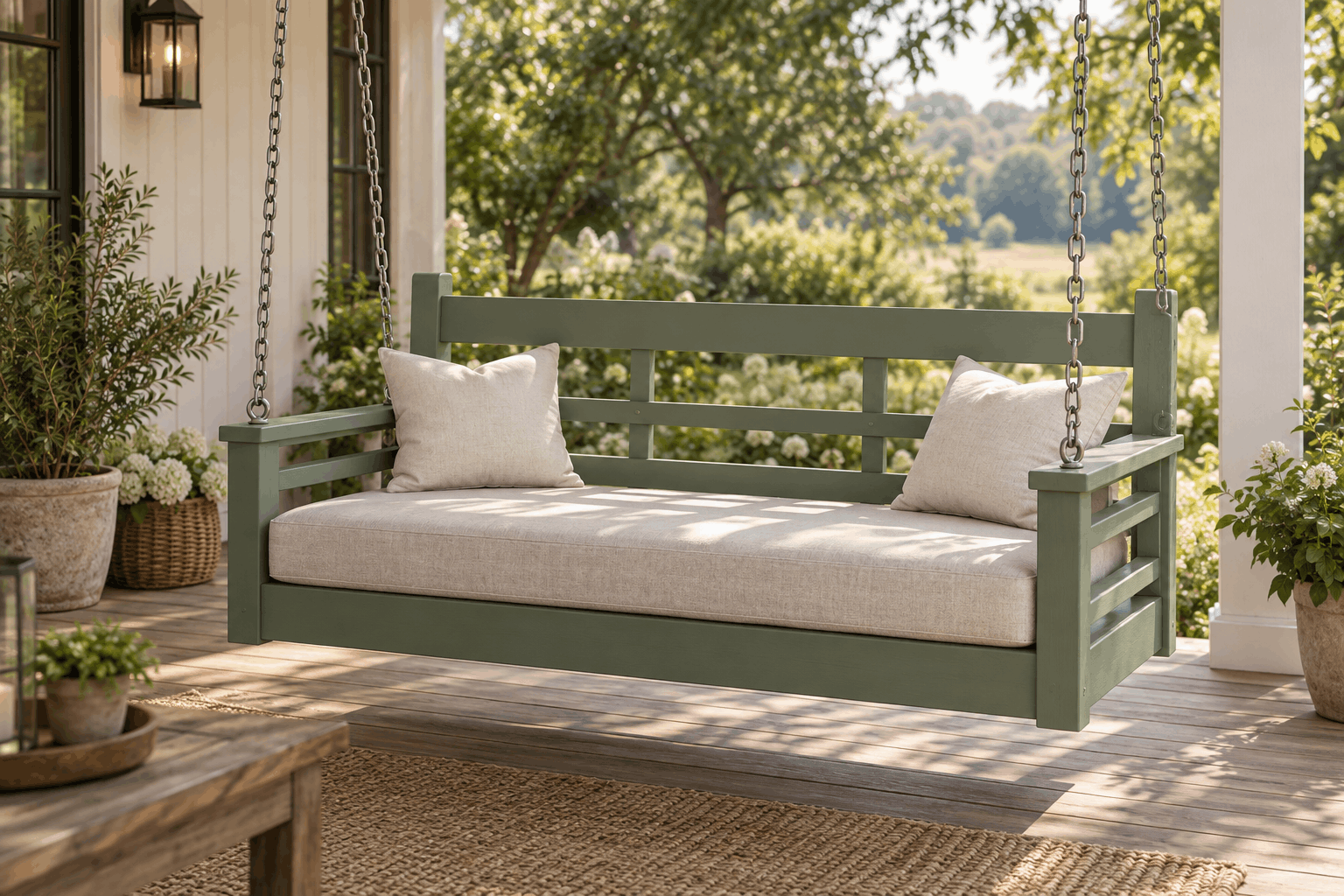

Подвесные деревянные качели с матрасом для веранды

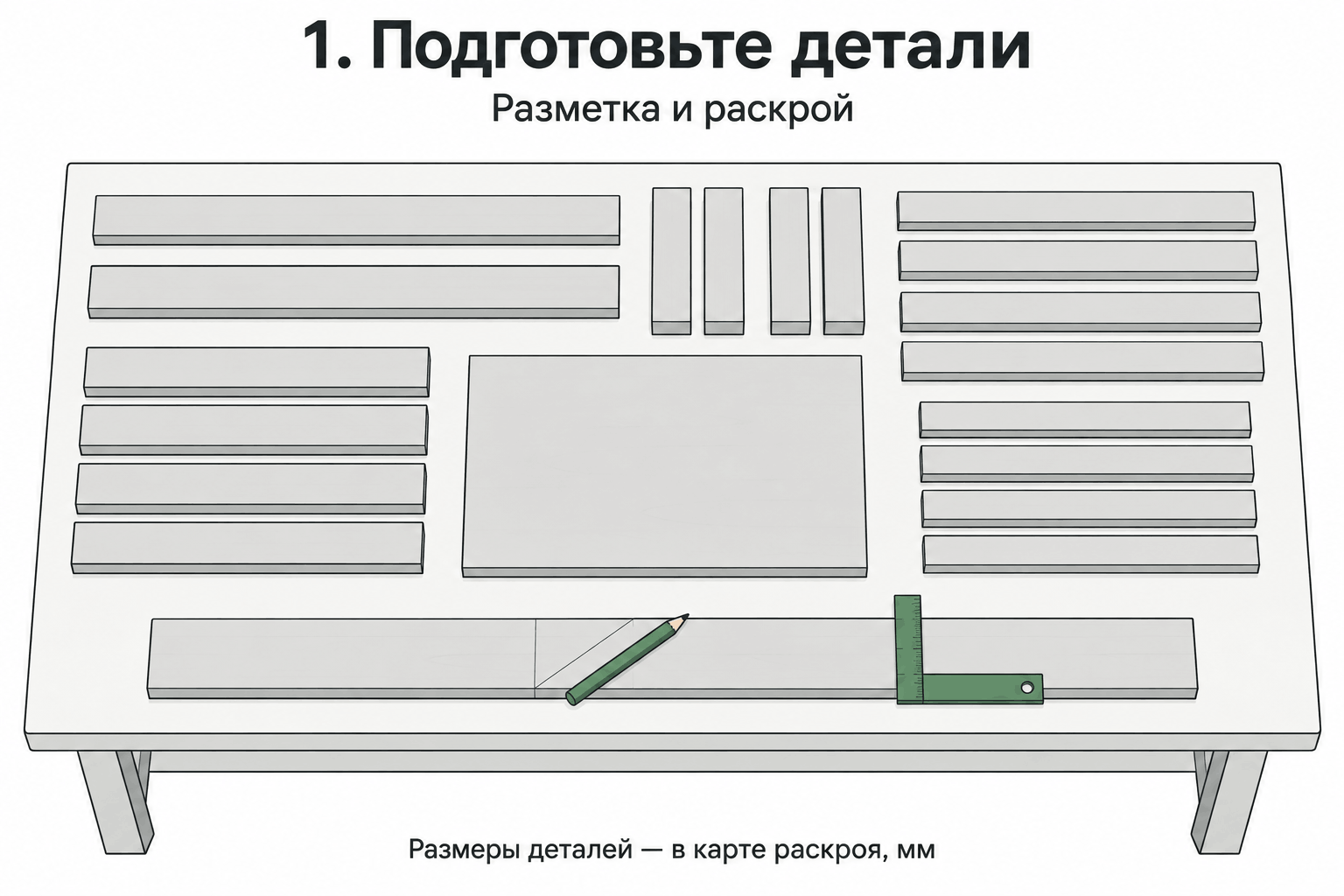

Проверьте фактические размеры матраса, толщину фанеры и сечения досок. Отберите ровные заготовки без трещин и крупных дефектов в местах соединений и подвеса.

Разметьте детали по карте раскроя с учётом ширины пропила. Выпилите элементы каркаса и промаркируйте их буквами А–К. Указаны фактические сечения строганой древесины; при замене их другими сечениями пересчитайте сопряжённые размеры.

Подготовьте карманные отверстия по исходным схемам. Настраивайте кондуктор отдельно под детали толщиной 38,1 и 19,05 мм.

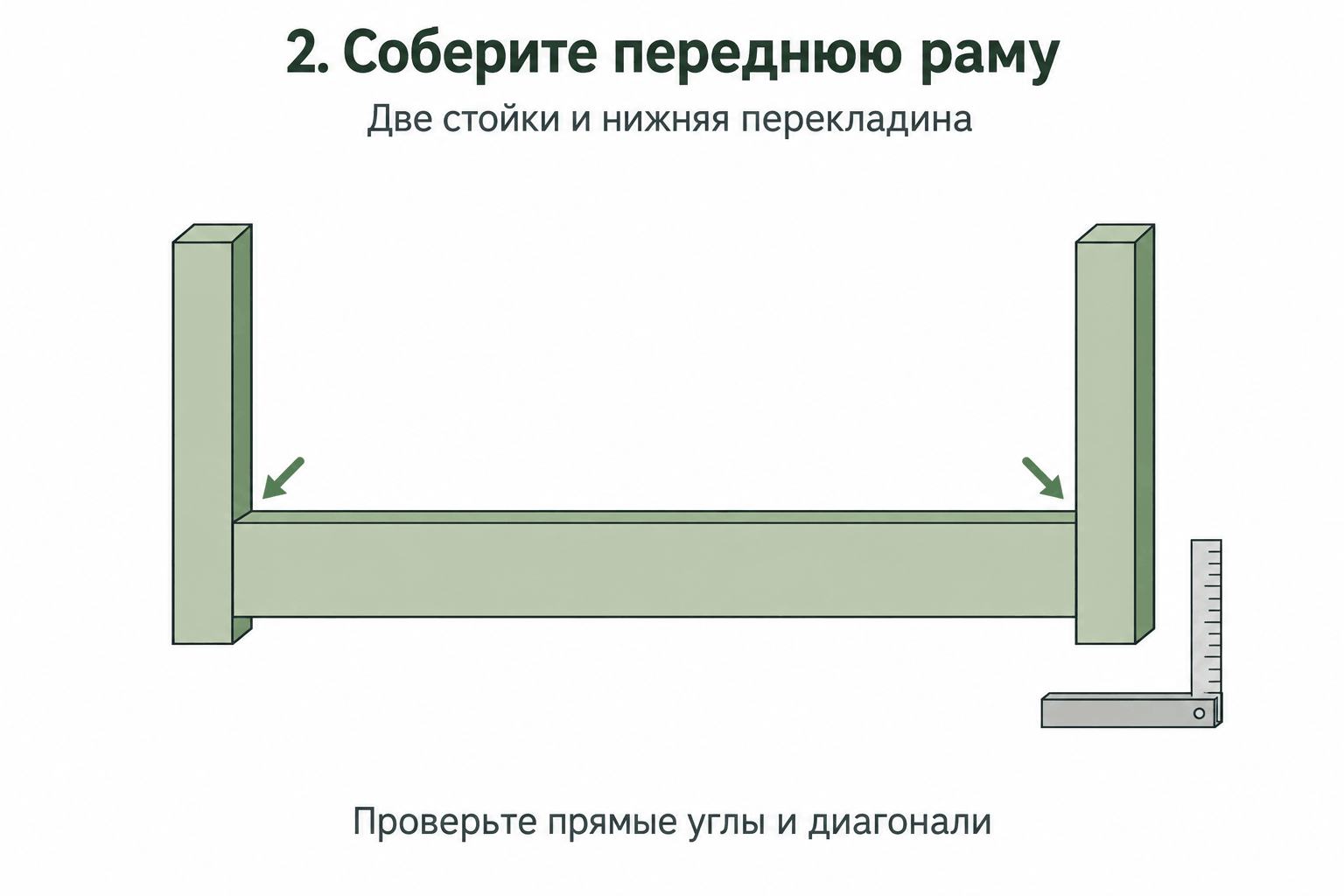

Разложите две передние стойки Ж длиной 355,6 мм и нижнюю перекладину Е длиной 1231,9 мм.

Расположите перекладину между стойками. По исходной схеме её нижняя кромка находится на 12,7 мм выше нижних торцов стоек.

Нанесите клей на сопрягаемые поверхности, зафиксируйте детали струбцинами и соедините карманными саморезами длиной 63,5 мм. Карманные отверстия должны смотреть внутрь будущего каркаса. Проверьте прямые углы и равенство диагоналей.

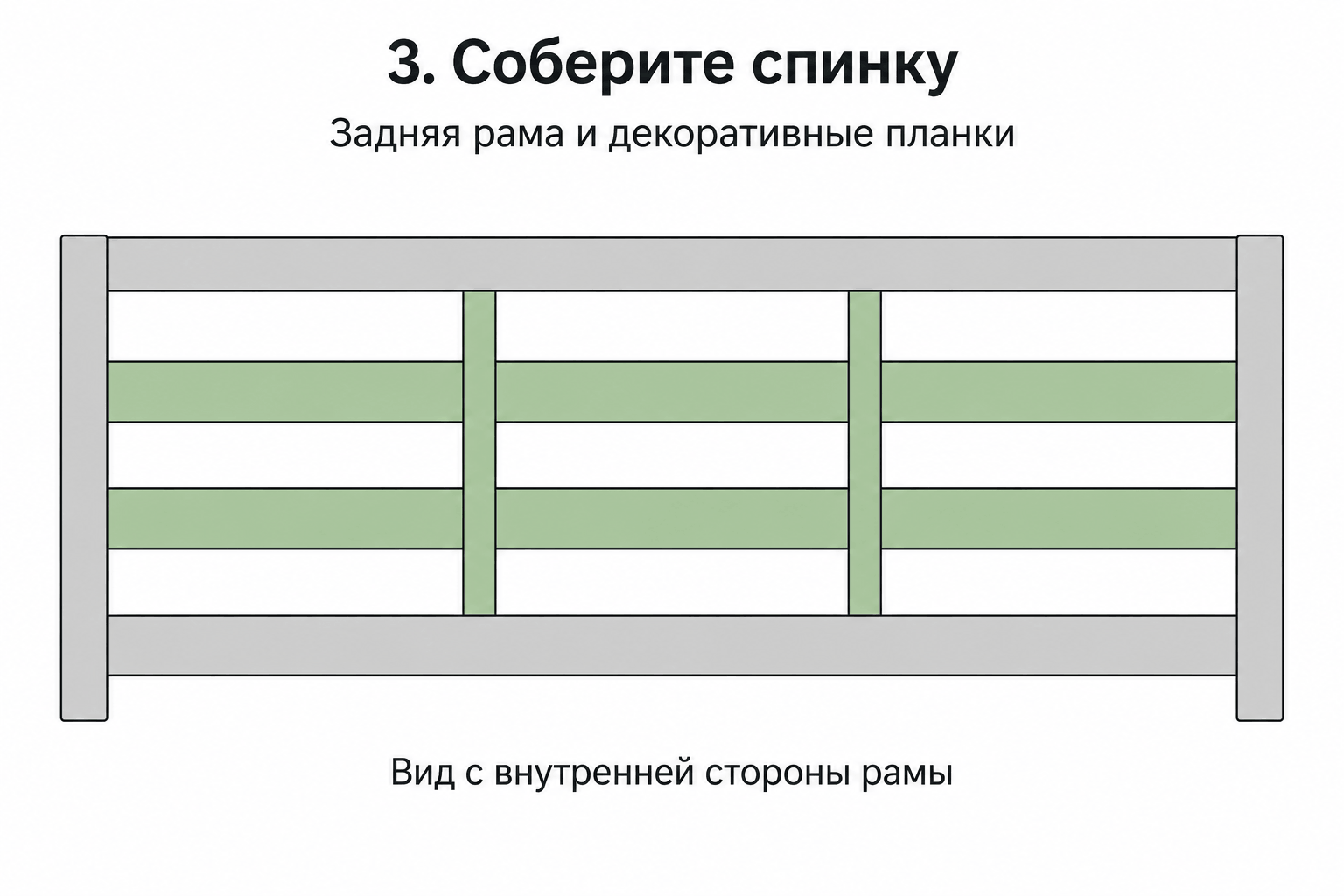

Разложите две задние стойки Б длиной 495,3 мм, нижнюю перекладину Е длиной 1231,9 мм и верхнюю перекладину Г длиной 1409,7 мм.

Нижнюю перекладину установите между стойками с отступом 12,7 мм от их нижних торцов. Верхнюю расположите над стойками, как на исходной схеме. Соберите основную раму на клей и карманные саморезы длиной 63,5 мм.

Установите две внутренние вертикальные планки И длиной 342,9 мм и две горизонтальные планки К длиной 1231,9 мм. Для деталей толщиной 19,05 мм используйте саморезы длиной 31,75 мм и клей.

На схеме между верхней перекладиной и верхней горизонтальной планкой, а также между горизонтальными планками указаны промежутки 38,1 мм. До крепления проверьте расположение элементов сухой сборкой.

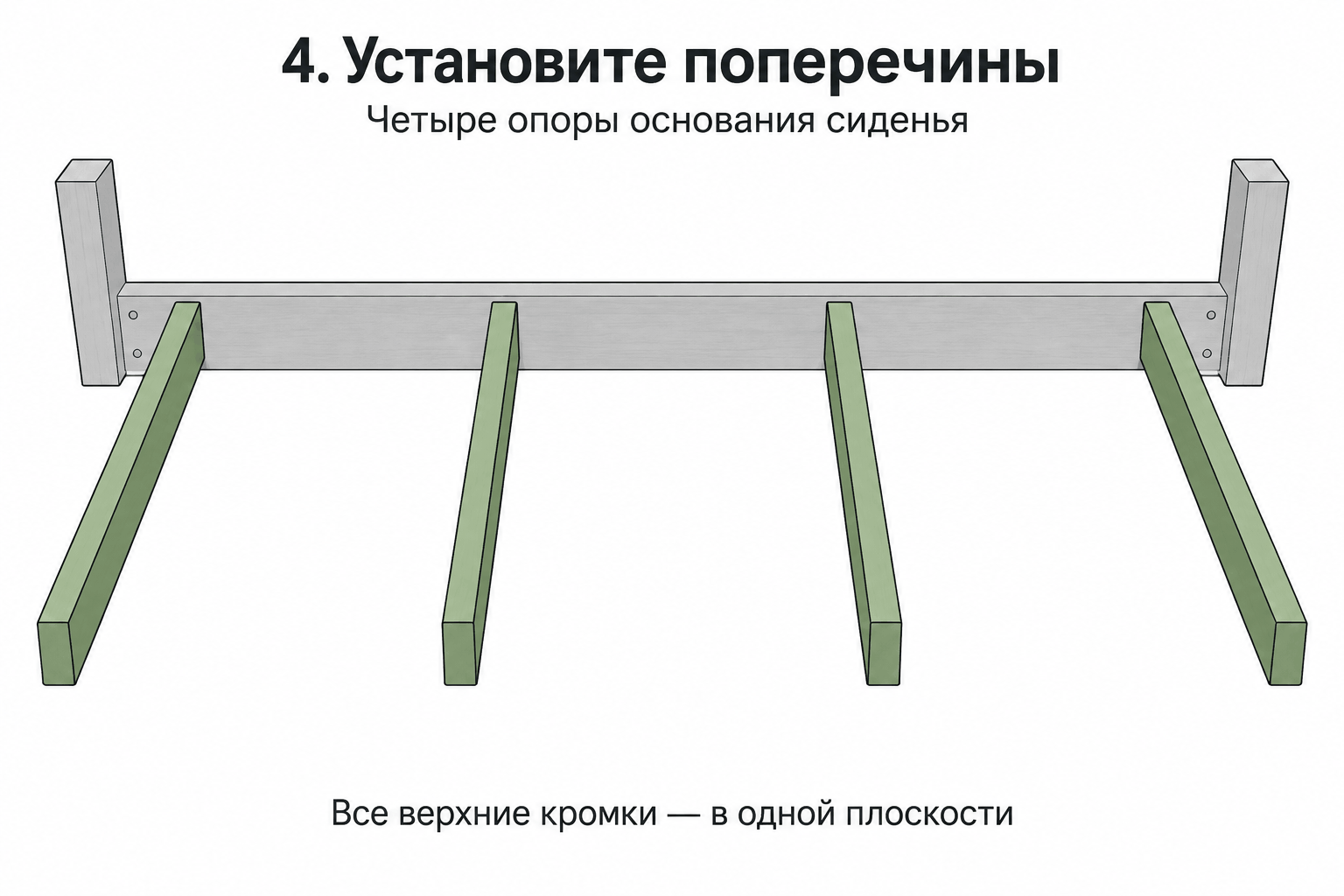

Положите переднюю раму внутренней стороной вверх. Разметьте положение четырёх поперечин З длиной 698,5 мм: двух крайних и двух промежуточных.

Расположите поперечины так, чтобы они образовали общую опорную плоскость под фанерный настил. Промежуточные элементы распределите равномерно между крайними.

Нанесите клей, зафиксируйте детали и прикрепите их к передней раме карманными саморезами длиной 63,5 мм.

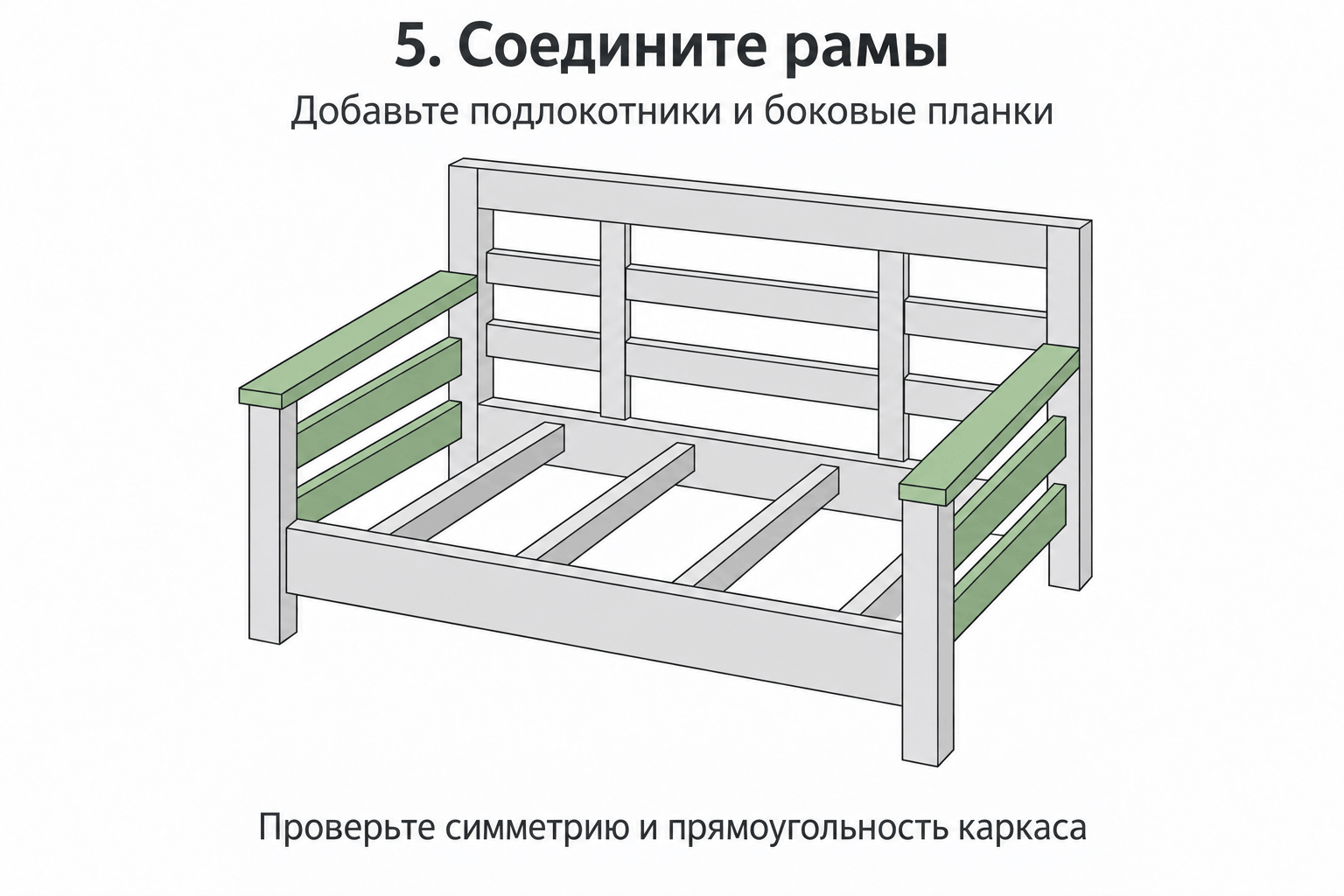

Подведите заднюю раму к свободным концам поперечин. Зафиксируйте конструкцию струбцинами, проверьте прямоугольность и соедините детали на клей и карманные саморезы длиной 63,5 мм.

Установите плашмя два подлокотника Д длиной 736,6 мм. Соединения основных деталей выполните крепежом длиной 63,5 мм по исходной схеме.

Добавьте четыре боковые планки В длиной 698,5 мм — по две с каждой стороны. Используйте клей и карманные саморезы длиной 31,75 мм.

Проверьте симметрию боковин, положение подлокотников и отсутствие перекоса основания.

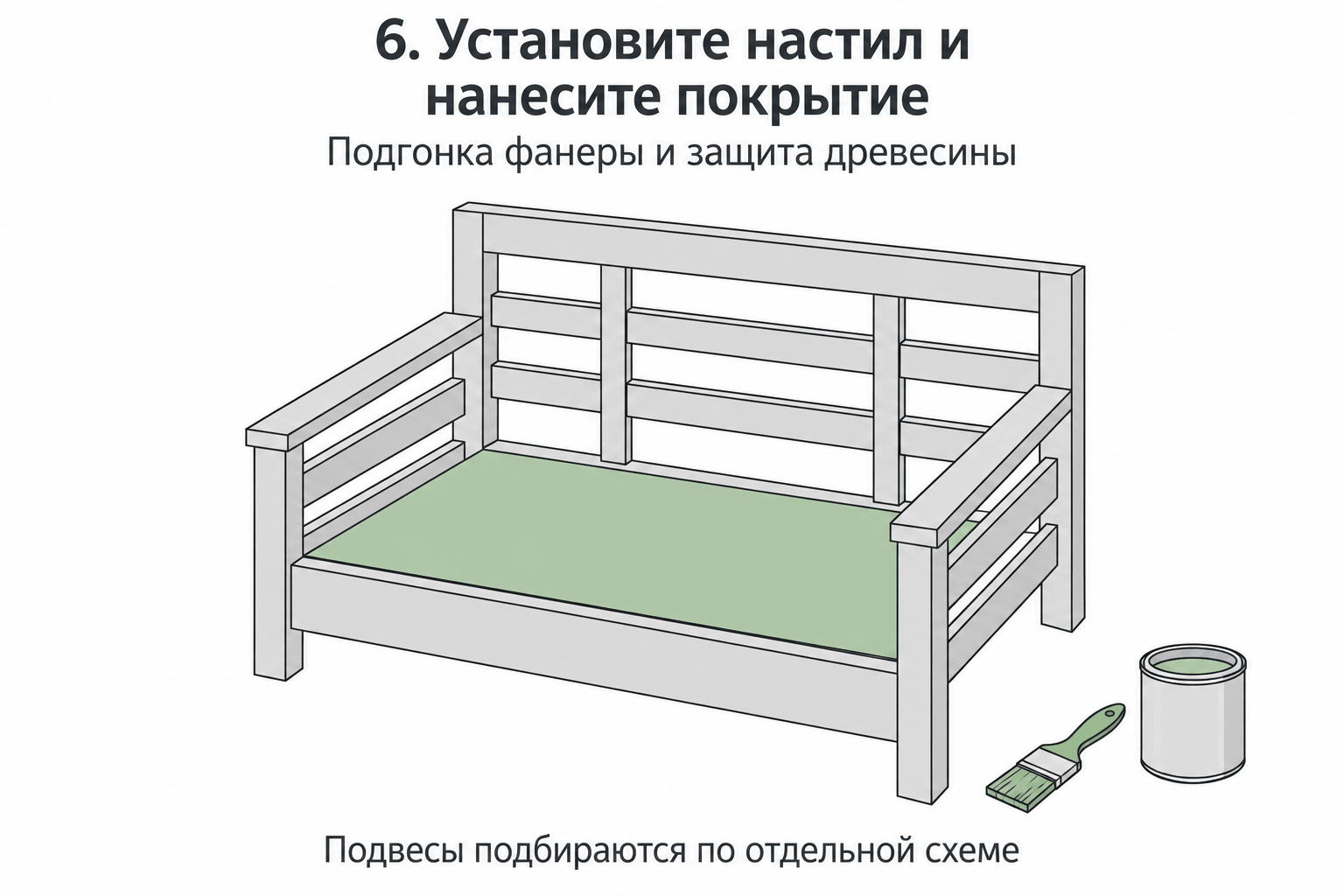

Примерьте фанерную панель к собранному основанию. Уточните её фактический размер и необходимые вырезы по месту. Панель должна опираться на поперечины без качания и перекоса.

В исходном перечне указаны две одинаковые панели, но схема показывает один настил. Назначение второй панели не объяснено: не складывайте два слоя автоматически. Тип, длина и шаг крепежа настила также не заданы; подберите их под фактическую конструкцию.

Отшлифуйте поверхности, скруглите острые кромки и удалите пыль. Нанесите покрытие для наружной мебели, тщательно обработав торцы и кромки фанеры. Выдержите срок полного высыхания по инструкции производителя. Указанные 1–2 дня работы не включают высыхание клея и покрытия.

Подвешивайте качели только после подбора рассчитанного комплекта подвесов и проверки несущей балки. Допустимую нагрузку из этой инструкции определить нельзя: характеристики узлов подвеса и расчёт прочности отсутствуют. Крепить качели только к обшивке потолка нельзя. После проверки конструкции уложите матрас.
