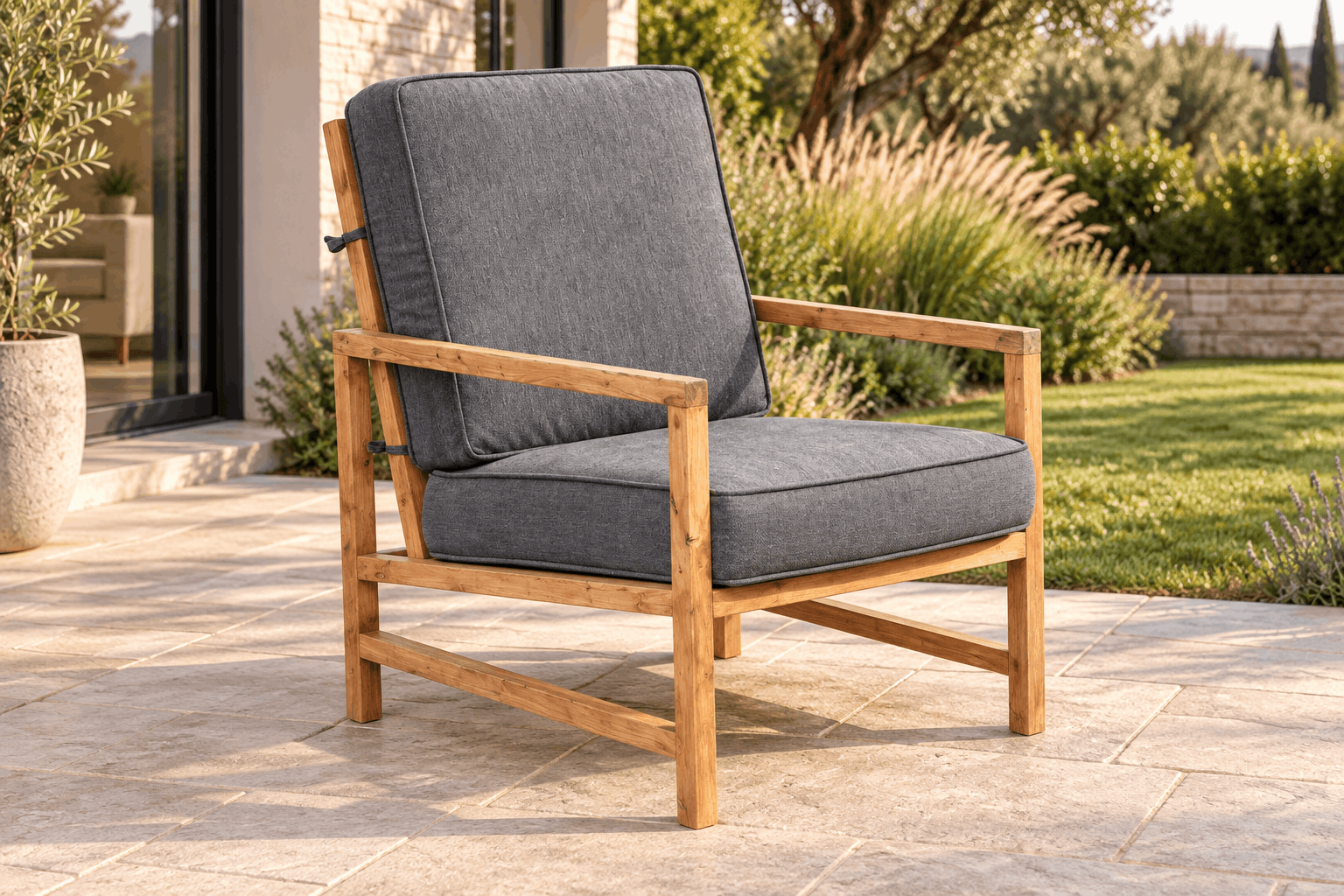

Уличное кресло из бруска своими руками

Материал	Характеристика	Количество	Примечание
Строганый брусок	38,1 × 38,1 × 2438,4 мм	8 шт.	Количество по авторскому списку. Выбрать прямые заготовки без дефектов в местах соединений, учесть пропилы.
Карманные саморезы	63,5 мм, для наружных работ	50 шт. по списку автора	Проверить расход после разметки отверстий: при двух саморезах на каждый торец количество может превышать указанные 50 шт. Взять запас.
Саморезы по дереву	63,5 мм, для наружных работ	4 шт.	Для крепления спинки к каркасу и опорам сиденья. Предварительно сверлить.
Столярный клей	Подходящий для наружного применения	По расходу	Указан в этапах сборки, хотя отсутствует в исходном перечне расходников.
Пробки или шпаклёвка по дереву	Для карманных отверстий, наружного применения	По расходу	Совместимые с выбранным покрытием.
Шлифовальные материалы	Для подготовки дерева к отделке	По расходу	Зернистость выбрать по состоянию поверхности и требованиям покрытия.
Защитное покрытие	Наружная краска либо морилка с наружным защитным финишем	По расходу производителя	Автор рекомендует наружное полиуретановое покрытие; применять совместимую систему отделки.
Подушки для сиденья и спинки	609,6 × 609,6 × 101,6 мм	2 шт.	Размер из описания автора. Примерить до покупки, выбирать ткань и наполнитель для улицы.

Материал

Характеристика

Количество

Примечание

Строганый брусок

38,1 × 38,1 × 2438,4 мм

8 шт.

Количество по авторскому списку. Выбрать прямые заготовки без дефектов в местах соединений, учесть пропилы.

Карманные саморезы

63,5 мм, для наружных работ

50 шт. по списку автора

Проверить расход после разметки отверстий: при двух саморезах на каждый торец количество может превышать указанные 50 шт. Взять запас.

Саморезы по дереву

63,5 мм, для наружных работ

4 шт.

Для крепления спинки к каркасу и опорам сиденья. Предварительно сверлить.

Столярный клей

Подходящий для наружного применения

По расходу

Указан в этапах сборки, хотя отсутствует в исходном перечне расходников.

Пробки или шпаклёвка по дереву

Для карманных отверстий, наружного применения

По расходу

Совместимые с выбранным покрытием.

Шлифовальные материалы

Для подготовки дерева к отделке

По расходу

Зернистость выбрать по состоянию поверхности и требованиям покрытия.

Защитное покрытие

Наружная краска либо морилка с наружным защитным финишем

По расходу производителя

Автор рекомендует наружное полиуретановое покрытие; применять совместимую систему отделки.

Подушки для сиденья и спинки

609,6 × 609,6 × 101,6 мм

2 шт.

Размер из описания автора. Примерить до покупки, выбирать ткань и наполнитель для улицы.

Деталь	Кол-во	Длина	Ширина	Толщина	Угол	Примечание
Поперечины каркаса и сиденья	7	635	38.1	38.1	90	3 поперечины связывают боковины; ещё 4 поддерживают подушку сиденья.
Ножки	4	609.6	38.1	38.1	90	По две на каждую боковину. Карманные отверстия в верхнем торце.
Подлокотники	2	774.7	38.1	38.1	90	Накрывают верхние торцы ножек.
Нижние перемычки боковин	2	698.5	38.1	38.1	90	Между ножками. Нижняя грань на высоте 127 мм по схеме.
Наклонные продольные опоры сиденья	2	701.675	38.1	38.1	5	Оба торца под 5°. Ориентацию и длину проверить по месту; плоскости торцов должны прилегать к вертикальным ножкам.
Поперечины спинки	4	558.8	38.1	38.1	90	Карманные отверстия на обоих концах.
Боковые стойки спинки	2	749.3	38.1	38.1	10	Один нижний торец под 10°, верхний прямой. Длина измеряется по длинной стороне.

Деталь

Кол-во

Длина

Ширина

Толщина

Угол

Примечание

Поперечины каркаса и сиденья

635

38.1

3 поперечины связывают боковины; ещё 4 поддерживают подушку сиденья.

Ножки

609.6

38.1

По две на каждую боковину. Карманные отверстия в верхнем торце.

Подлокотники

774.7

38.1

Накрывают верхние торцы ножек.

Нижние перемычки боковин

698.5

38.1

Между ножками. Нижняя грань на высоте 127 мм по схеме.

Наклонные продольные опоры сиденья

701.675

38.1

Оба торца под 5°. Ориентацию и длину проверить по месту; плоскости торцов должны прилегать к вертикальным ножкам.

Поперечины спинки

558.8

38.1

Карманные отверстия на обоих концах.

Боковые стойки спинки

749.3

38.1

Один нижний торец под 10°, верхний прямой. Длина измеряется по длинной стороне.

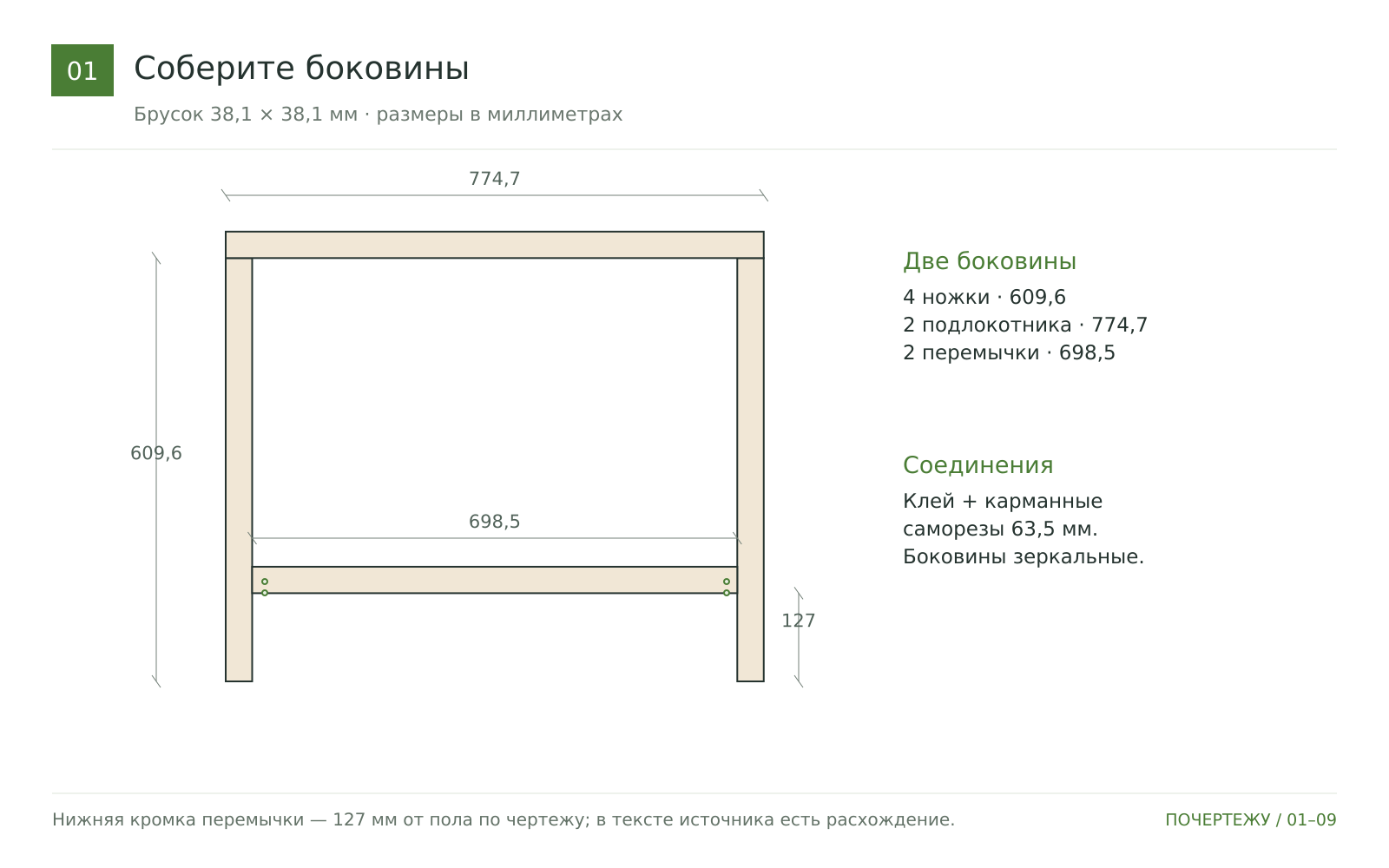

Соберите две боковины

Для всего кресла подготовьте четыре ножки по 609,6 мм, две нижние перемычки по 698,5 мм и два подлокотника по 774,7 мм. На верхних концах ножек и обоих концах перемычек просверлите карманные отверстия. Соберите две зеркальные боковины: по две ножки, перемычка между ними и подлокотник сверху. Нижнюю грань перемычки расположите в 127 мм от нижних торцов ножек. Используйте клей и карманные саморезы 63,5 мм.

Совет: В тексте источника для перемычки указано 254 мм, но чертёж показывает 127 мм; здесь принят чертёж. Просвет от верха перемычки до низа подлокотника — 444,5 мм.

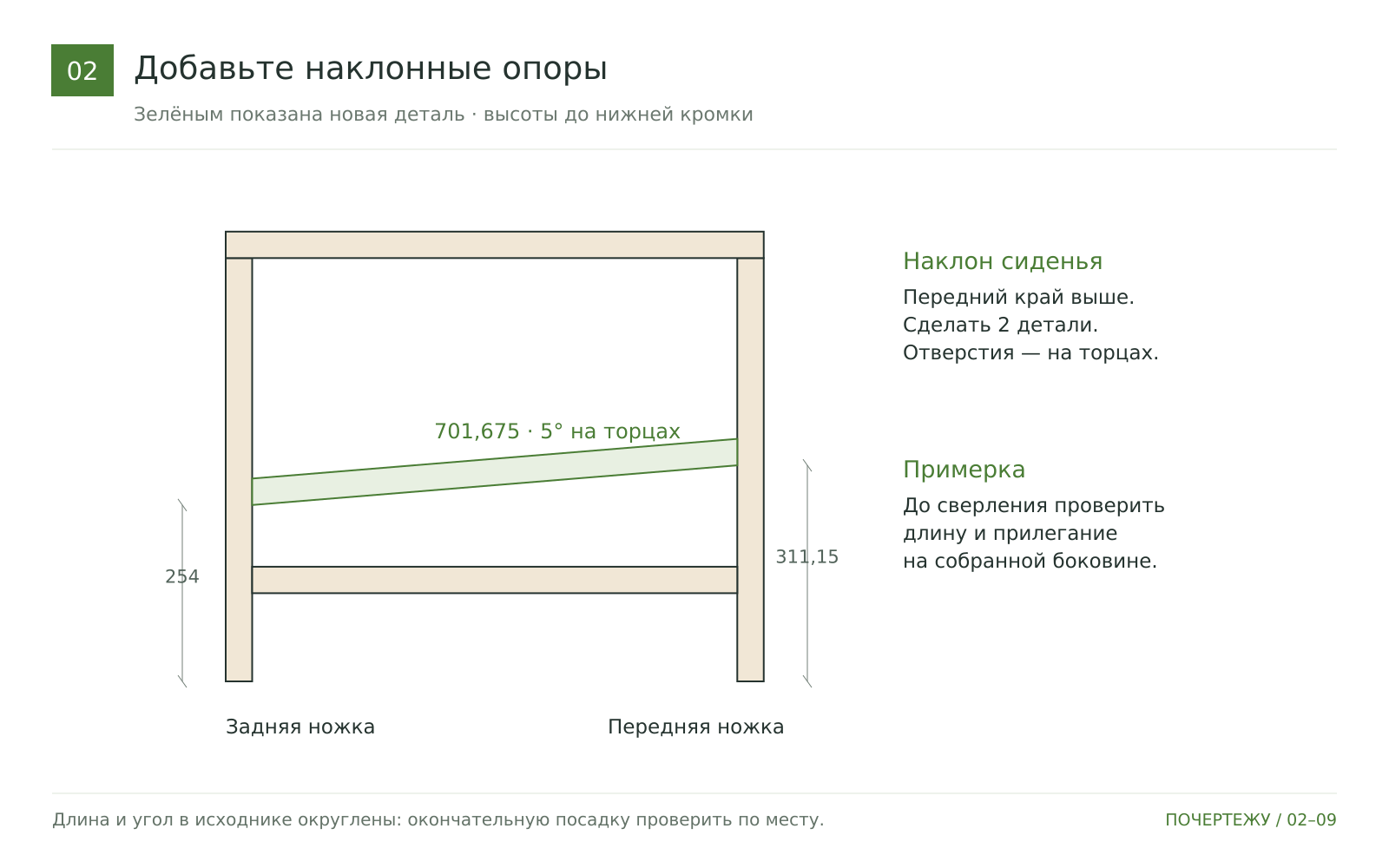

Установите наклонные опоры сиденья

Подготовьте две продольные опоры длиной 701,675 мм с запилами под 5° на обоих торцах. Просверлите карманные отверстия на концах. Примерьте опоры между ножками: нижний край заднего конца на отметке 254 мм от пола, нижний край переднего — 311,15 мм. Проверьте одинаковый наклон обеих боковин и прилегание торцов. Закрепите клеем и карманными саморезами 63,5 мм.

Совет: В исходнике угол 5° и высотные отметки округлены и не дают совершенно точного совпадения. Окончательную длину и резы подогнать по собранным боковинам, как рекомендует схема.

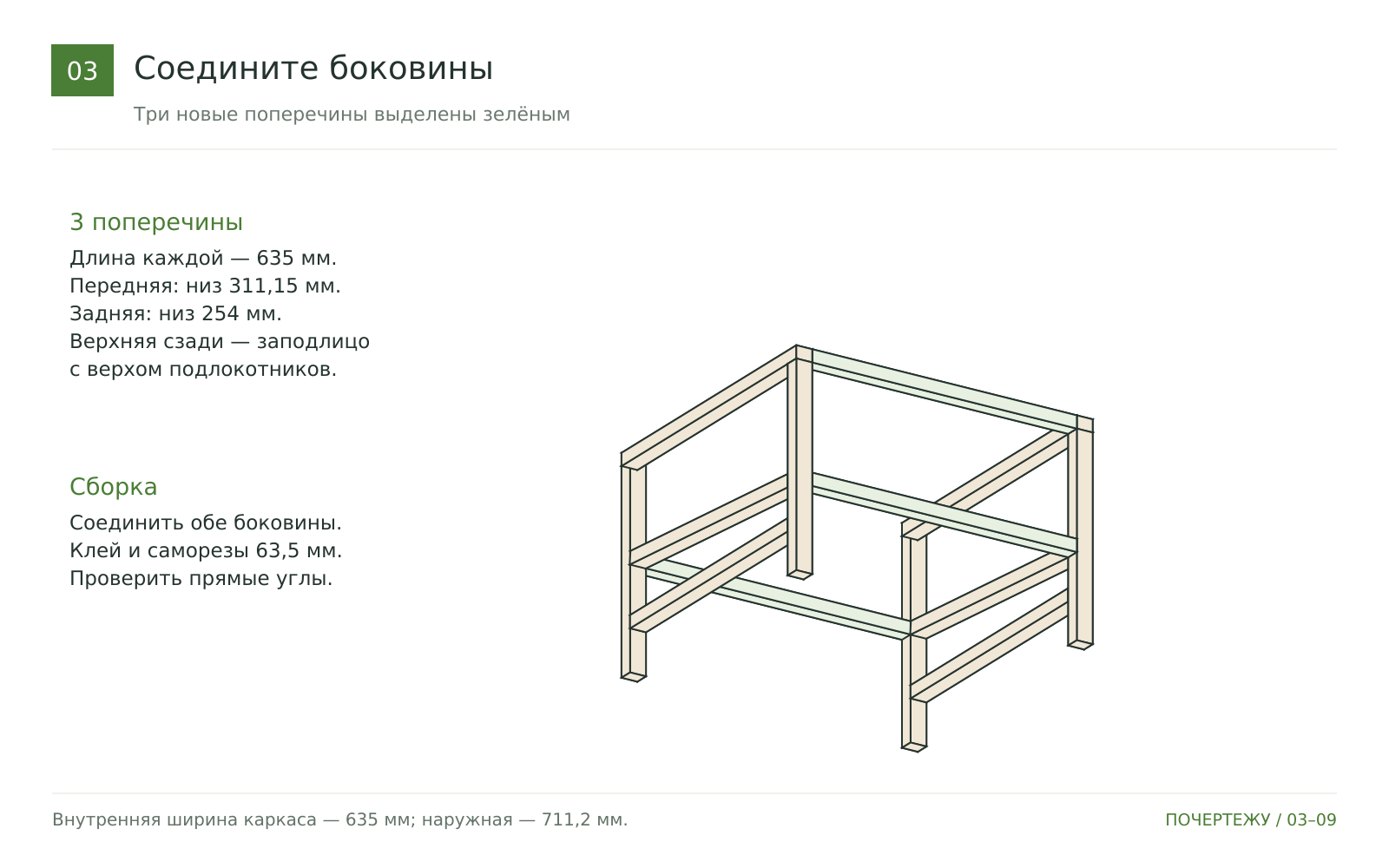

Соедините боковины поперечинами

Вырежьте три поперечины по 635 мм и просверлите карманные отверстия на обоих концах. Прикрепите их между боковинами на клей и саморезы 63,5 мм: переднюю опору сиденья нижней гранью на высоте 311,15 мм, заднюю — на высоте 254 мм. Верхнюю заднюю поперечину установите заподлицо с верхом боковых подлокотников. Проверьте ширину и прямоугольность каркаса.

Совет: Чистая ширина между боковинами — 635 мм; наружная при бруске 38,1 мм — 711,2 мм.

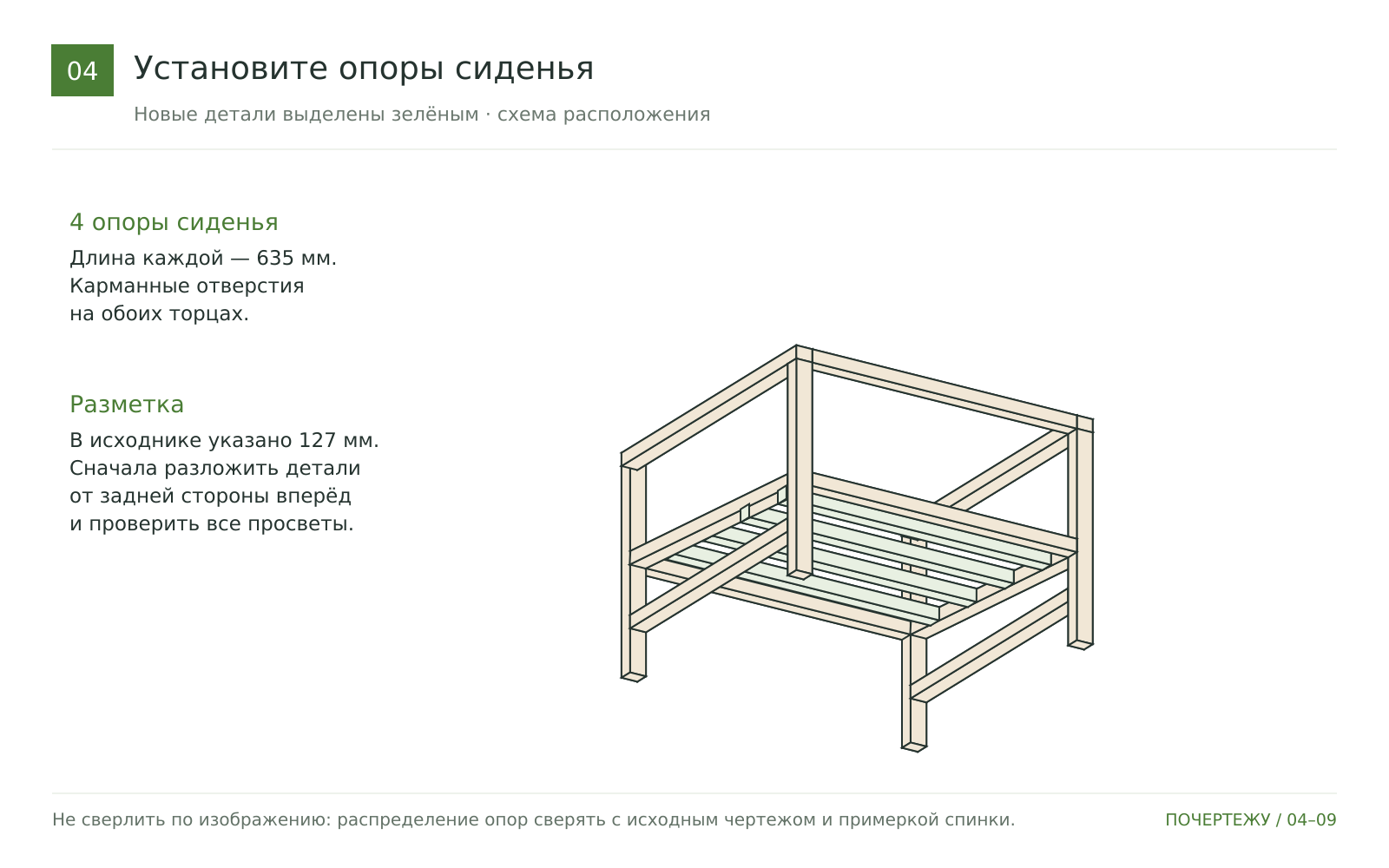

Добавьте поперечные опоры сиденья

Подготовьте ещё четыре поперечины по 635 мм с карманными отверстиями на обоих концах. Разместите их между наклонными продольными опорами, в одной плоскости с сиденьем. Размечайте от заднего, нижнего конца к переднему, ориентируясь на авторское расстояние 127 мм между опорами. Приклейте и закрепите карманными саморезами.

Совет: В тексте не уточнено, считать 127 мм по осям или в свету. До сверления разложите все четыре детали на фактической длине и проверьте равномерность промежутков и опору подушки.

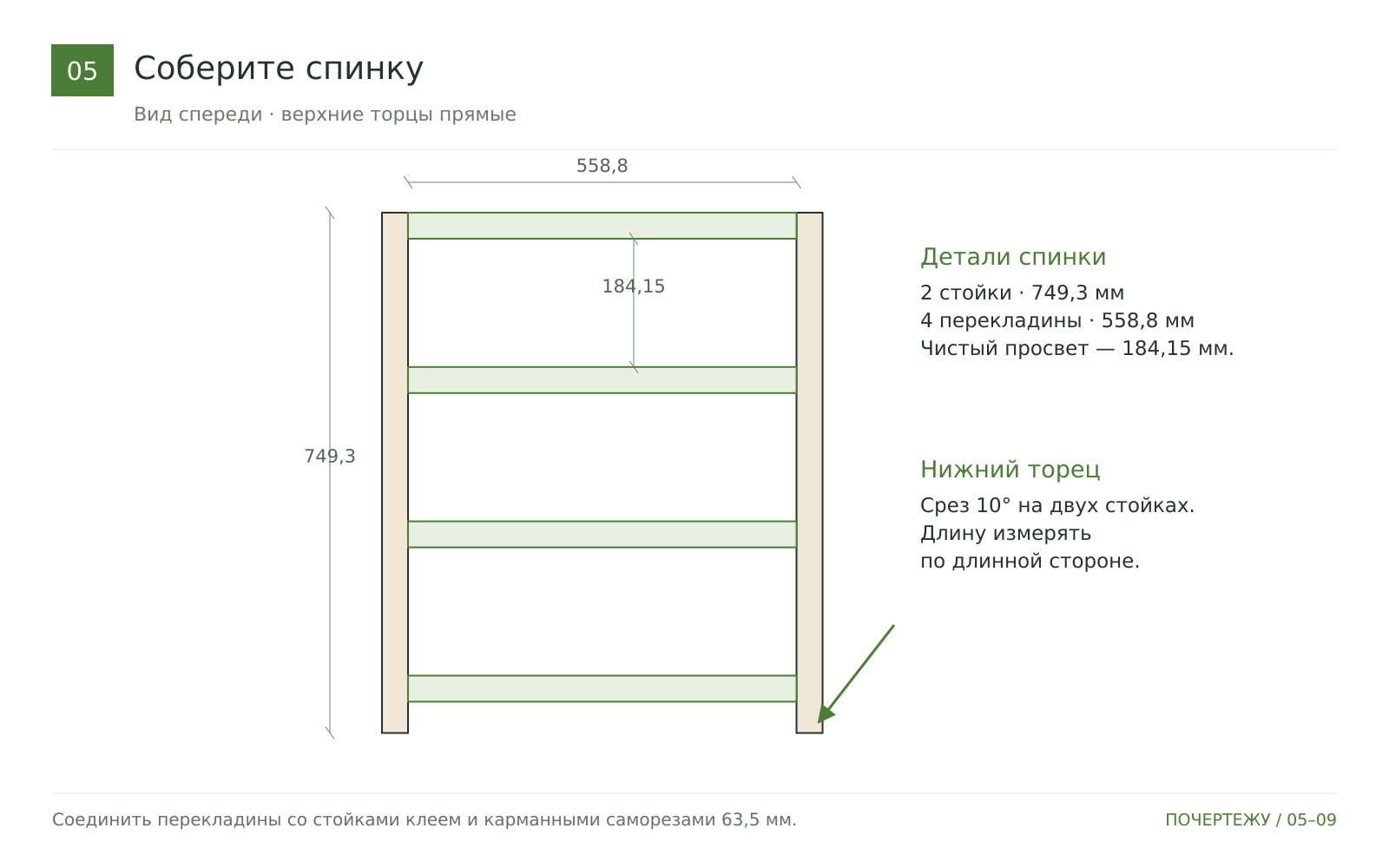

Соберите спинку

Вырежьте четыре поперечины по 558,8 мм и две боковые стойки по 749,3 мм. У каждой стойки нижний торец запилите под 10°; длину измеряйте по длинной стороне. Просверлите карманные отверстия на концах поперечин. Соберите рамную спинку на клей и саморезы 63,5 мм, оставляя между поперечинами чистые промежутки 184,15 мм. Верхнюю поперечину расположите у верхних торцов стоек, как на схеме.

Совет: Общая ширина спинки — 558,8 + 2 × 38,1 = 635 мм. Не уменьшайте длину стоек при разметке короткой стороны скоса.

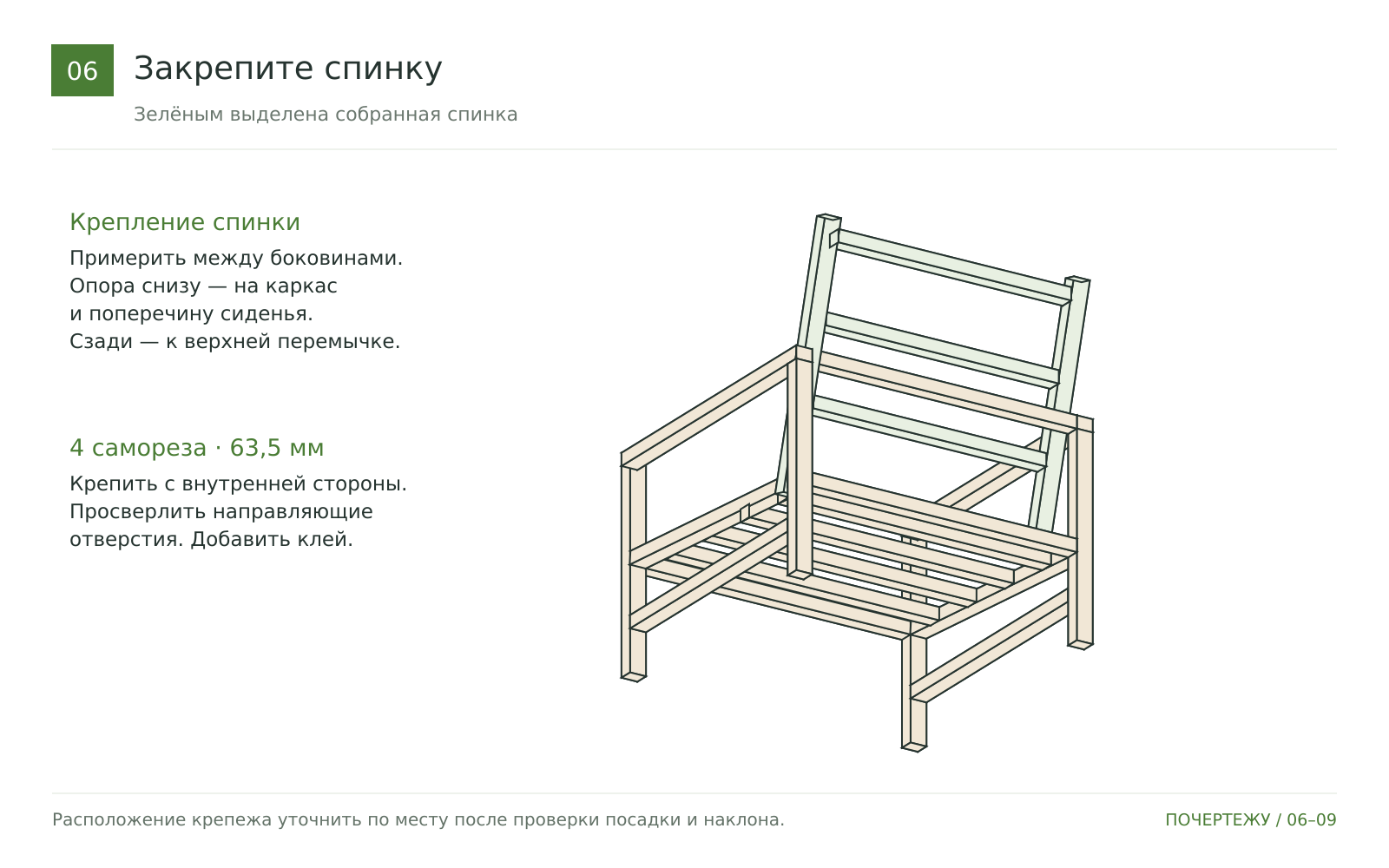

Прикрепите спинку к креслу

Установите спинку между боковинами и сначала проверьте сопряжения по следующему этапу. Зафиксируйте струбцинами. Просверлите направляющие отверстия и закрепите спинку четырьмя обычными саморезами 63,5 мм с клеем: у верхней опоры каркаса и у наклонных опор сиденья, по двум сторонам кресла.

Совет: Убедитесь, что саморезы входят в соединяемые детали и не выходят на видимые поверхности.

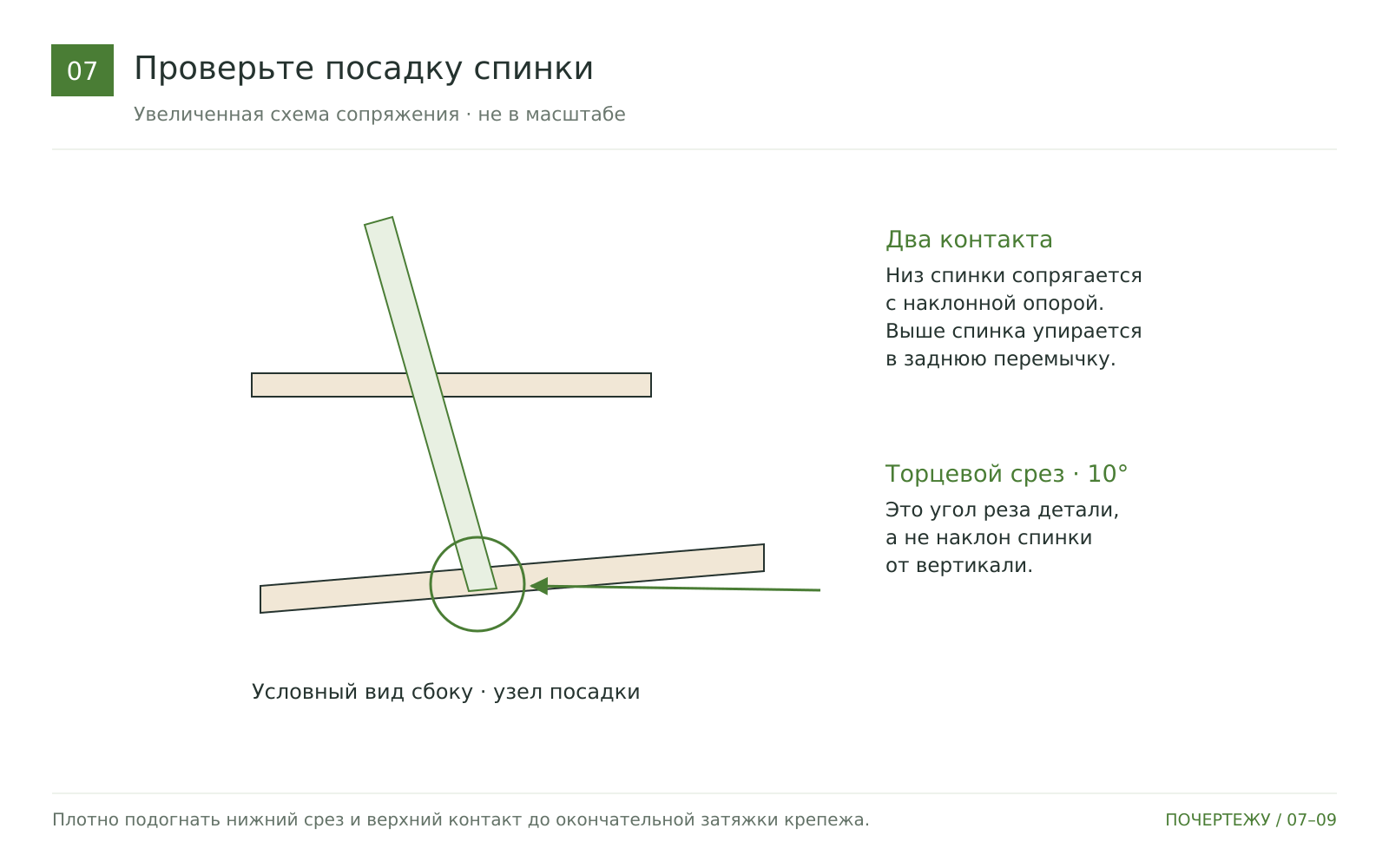

Проверьте положение спинки

Нижние скошенные торцы стоек спинки должны сопрягаться с наклонной плоскостью опор сиденья. Верхняя часть спинки упирается в верхнюю заднюю поперечину каркаса. Проверьте одинаковое положение справа и слева и отсутствие зазоров в местах контакта до окончательной затяжки.

Совет: Запил 10° относится к нижнему торцу стойки, а не автоматически к наклону спинки относительно пола.

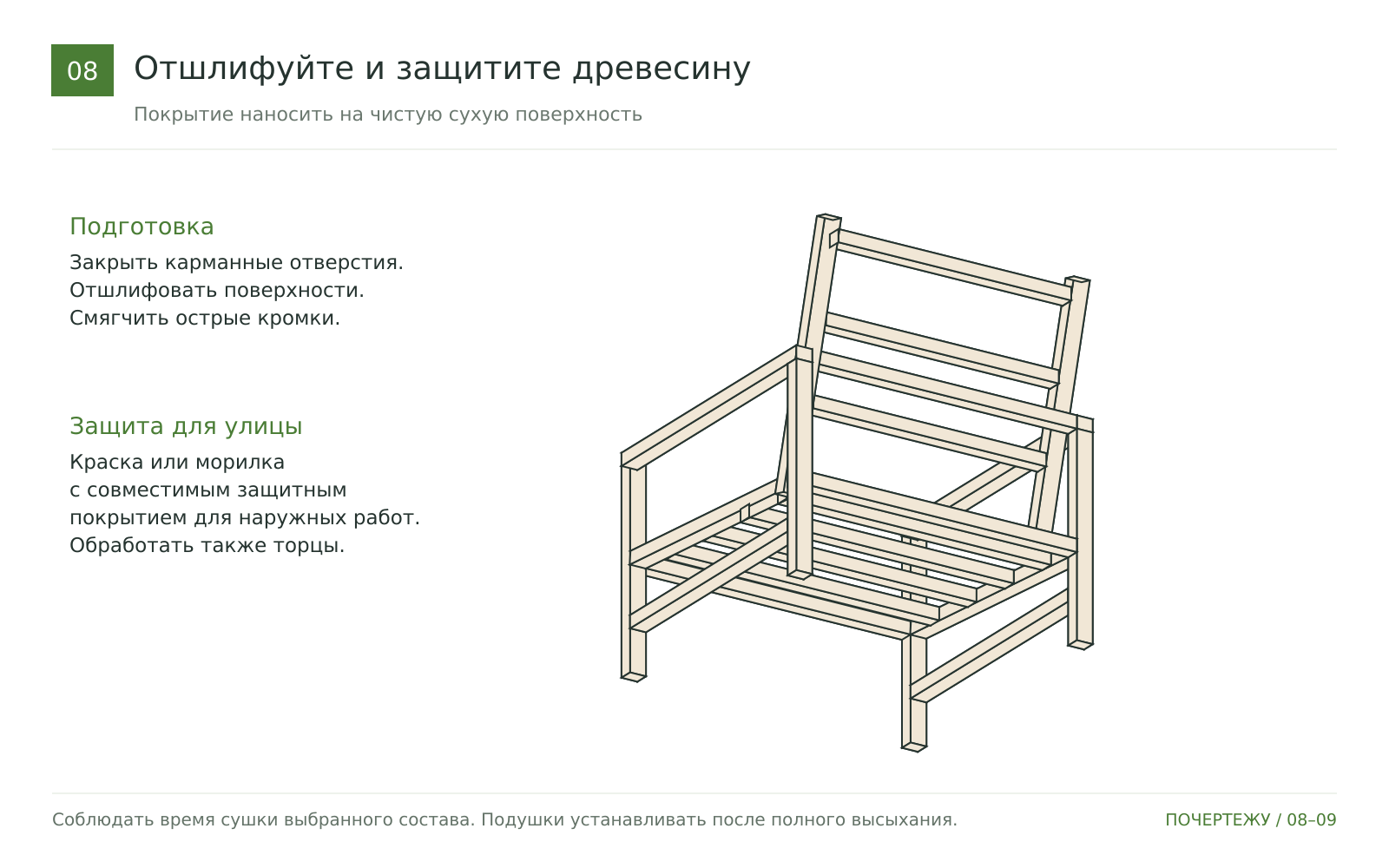

Подготовьте кресло к эксплуатации на улице

Закройте карманные отверстия пробками или подходящей наружной шпаклёвкой. После высыхания отшлифуйте дерево, уберите острые кромки и пыль. Нанесите наружную краску либо морилку и совместимое защитное покрытие, включая торцы и скрытые участки.

Совет: Дайте клею и покрытию полностью высохнуть по инструкции производителя.

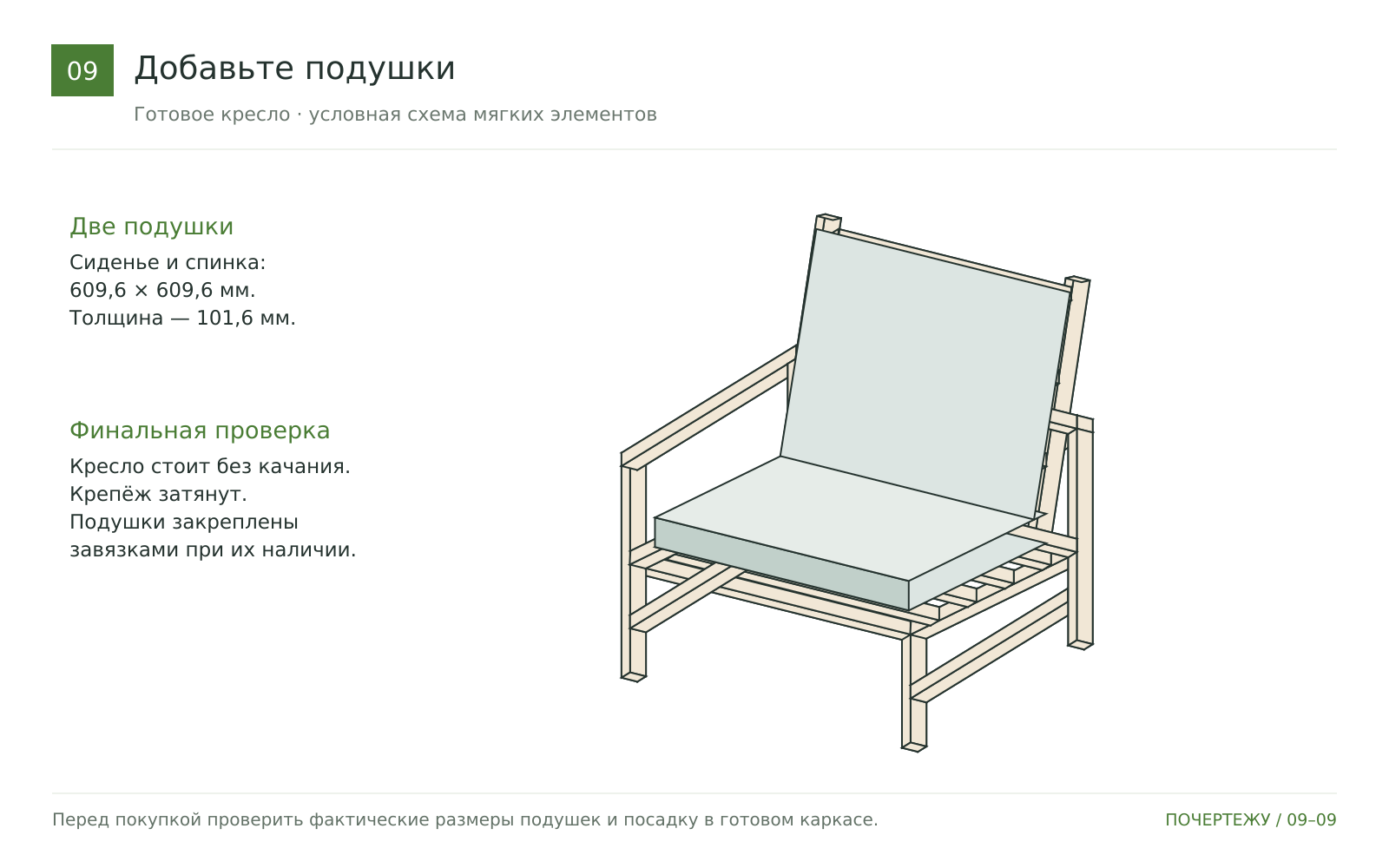

Добавьте подушки

Установите две глубокие подушки: одну на сиденье, вторую на спинку. Автор использует размер 609,6 × 609,6 мм и толщину 101,6 мм. Проверьте посадку подушек и устойчивость кресла.

Совет: Размер подушки следует подтвердить примеркой: форма, наполнение и фактические габариты у производителей различаются.
