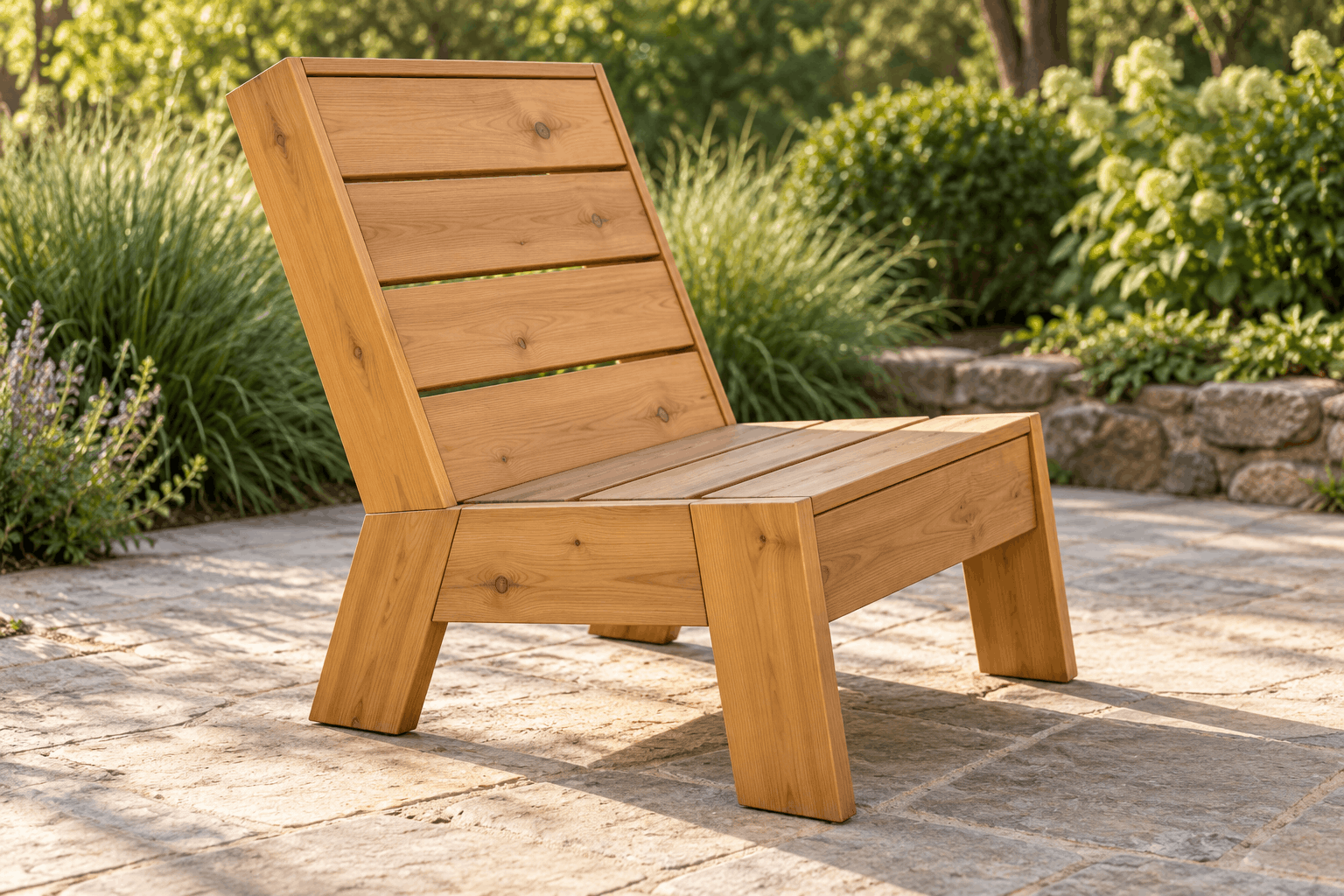

Уличное кресло из дерева с наклонной спинкой

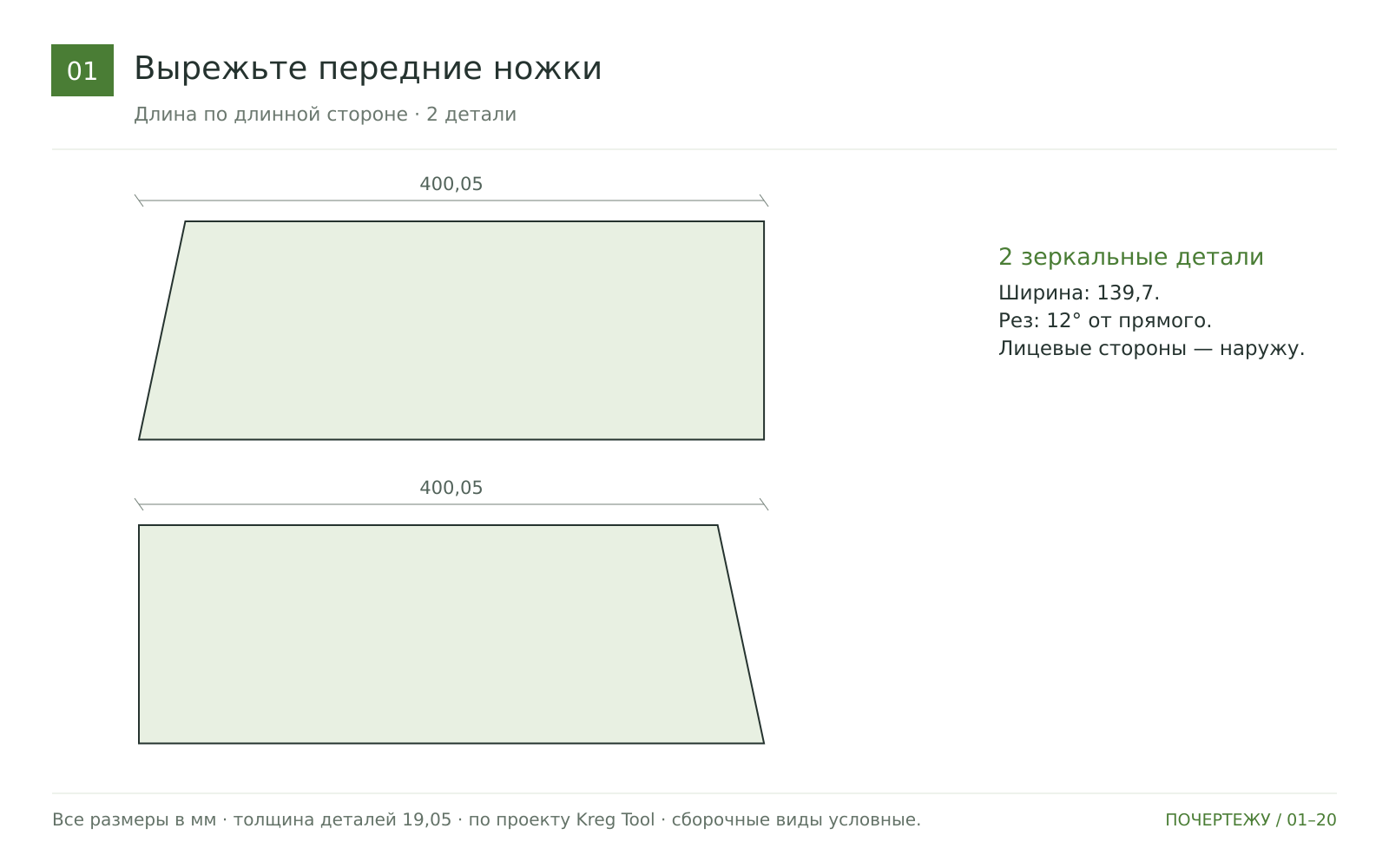

Подготовьте две зеркальные детали 400,05 × 139,7 × 19,05 мм. Нижний торец срежьте с отклонением 12° от прямого реза. Длину проверяйте по длинной стороне.

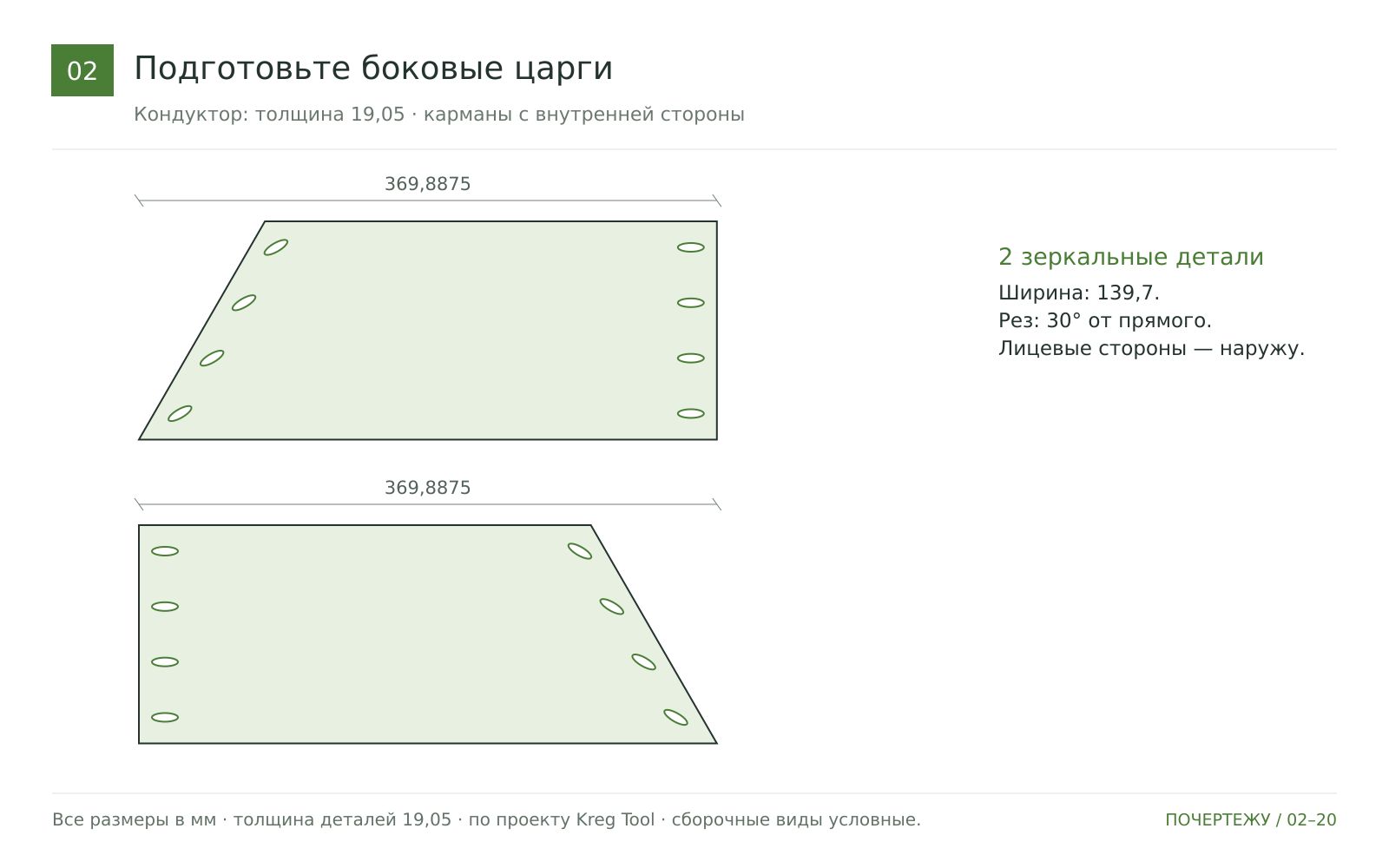

Вырежьте две зеркальные царги длиной 369,8875 мм, сечение 139,7 × 19,05 мм. Один торец каждой детали срежьте под 30° от прямого реза. Настройте кондуктор на толщину 19,05 мм и просверлите по четыре карманных отверстия у каждого торца.

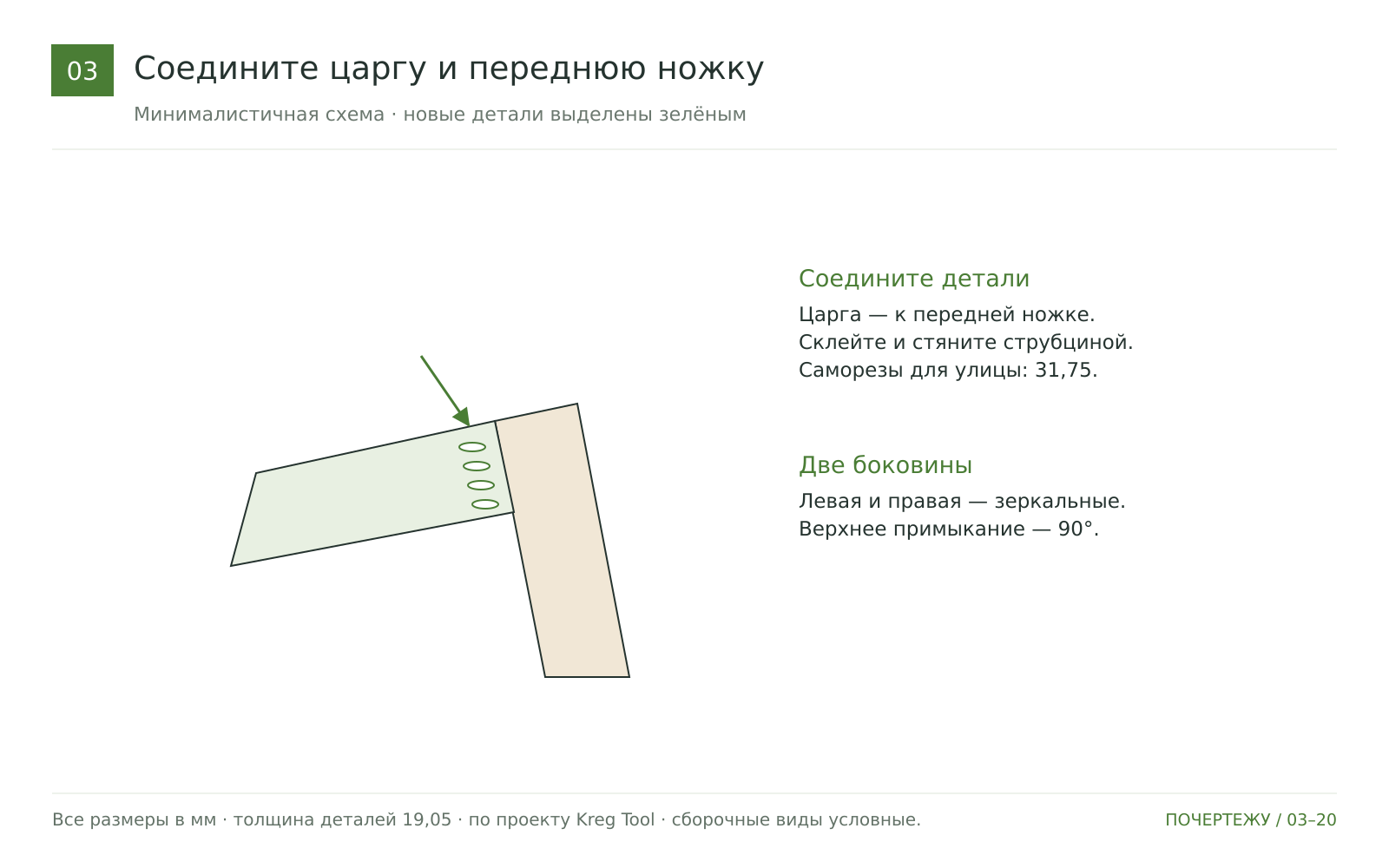

На ровной поверхности совместите прямой торец царги с передней ножкой по схеме. Сохраните показанный прямой угол у верхнего примыкания. Нанесите водостойкий клей, стяните детали и закрепите наружными карманными саморезами 31,75 мм. Повторите зеркально.

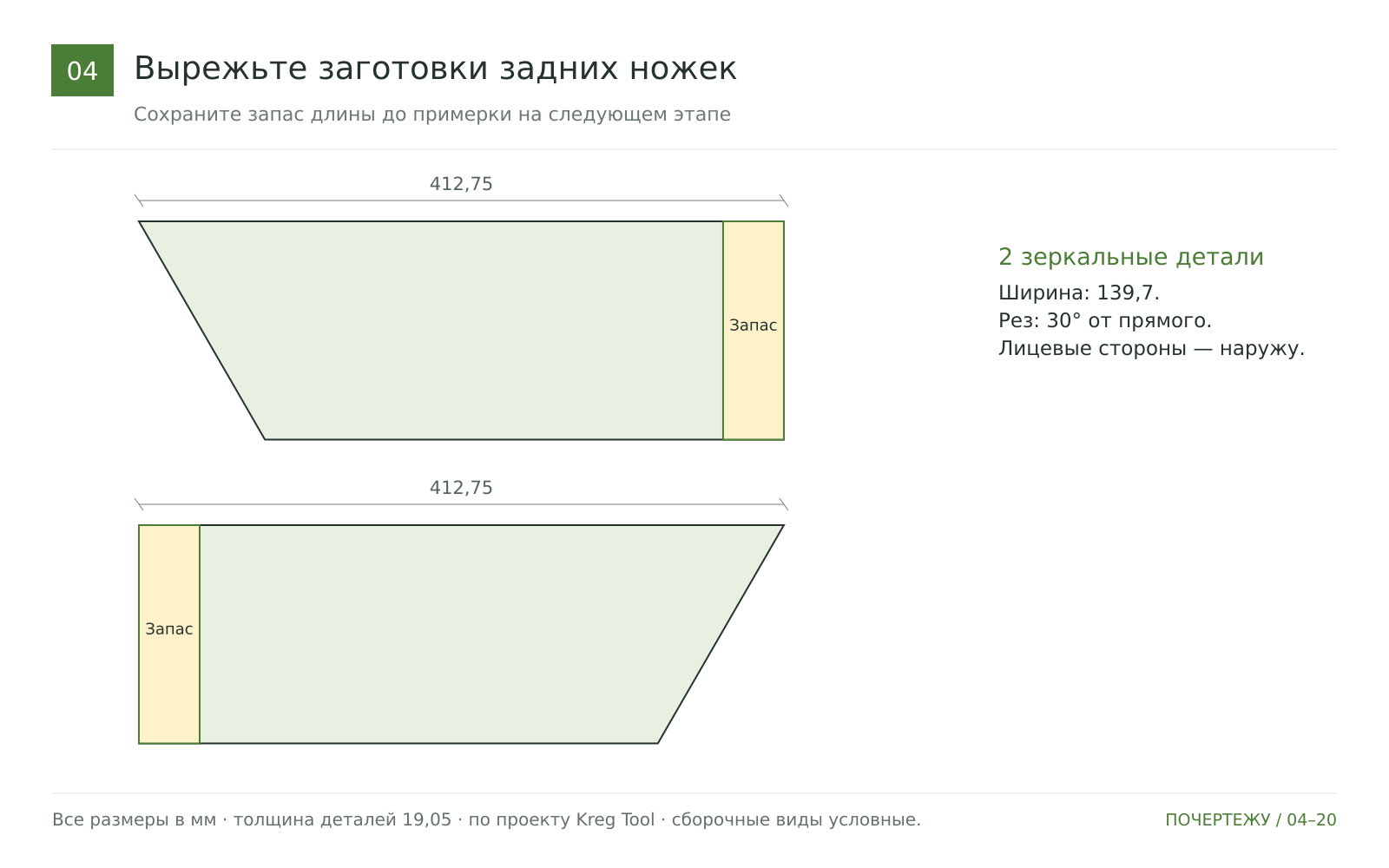

Вырежьте две заготовки 412,75 × 139,7 × 19,05 мм. Выполните наклонный торец 30° по схеме. Противоположный конец пока оставьте с запасом.

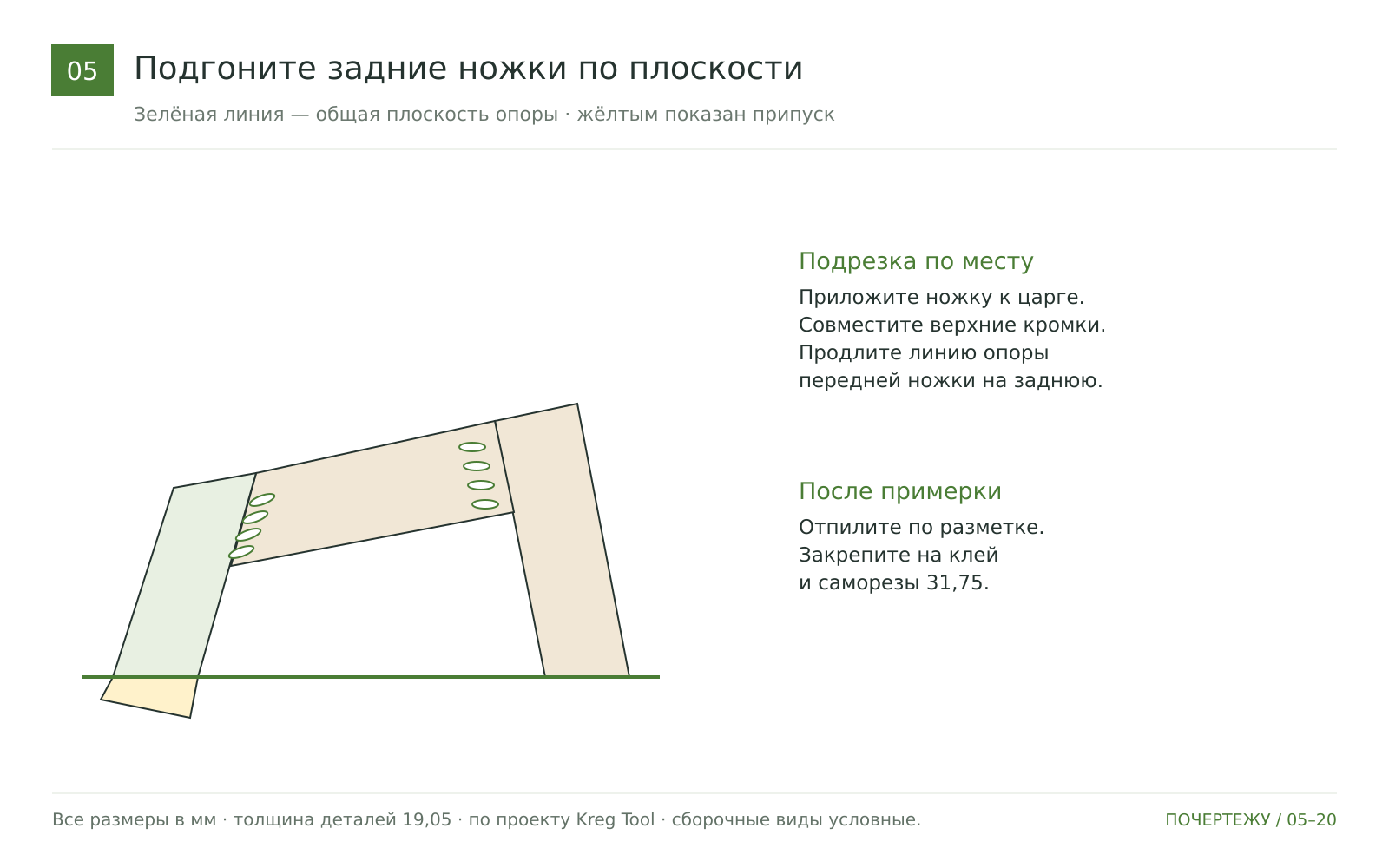

Приложите заднюю ножку к наклонному торцу царги, совместив верхние кромки. Проведите длинной линейкой линию от нижнего торца передней ножки через заднюю. Отметьте и отпилите излишек по этой линии. Повторно примерьте, затем склейте и закрепите саморезами 31,75 мм.

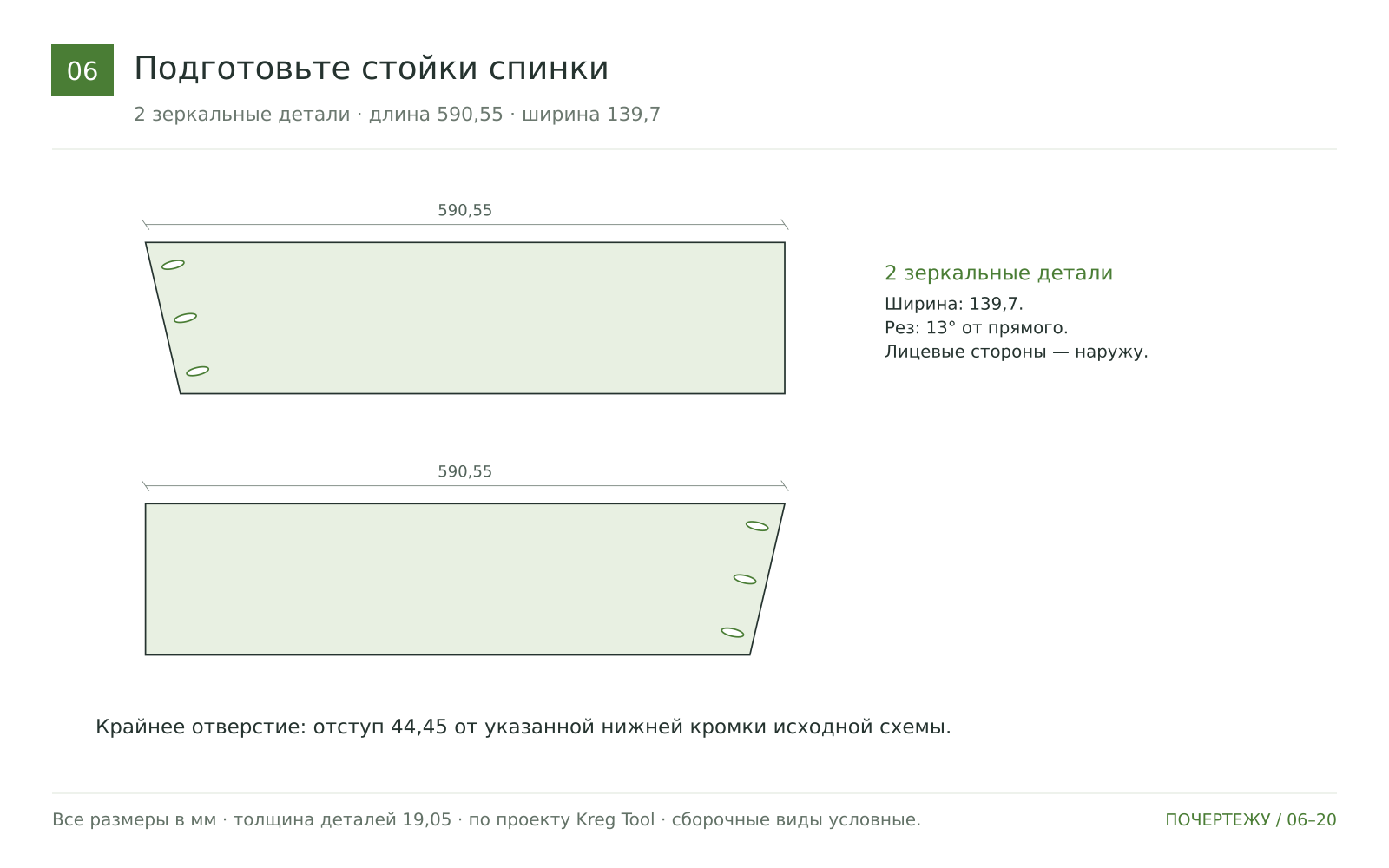

Подготовьте две зеркальные стойки 590,55 × 139,7 × 19,05 мм. Нижний торец выполните с отклонением 13° от прямого реза. Просверлите три карманных отверстия на внутренней пласти у наклонного торца по схеме.

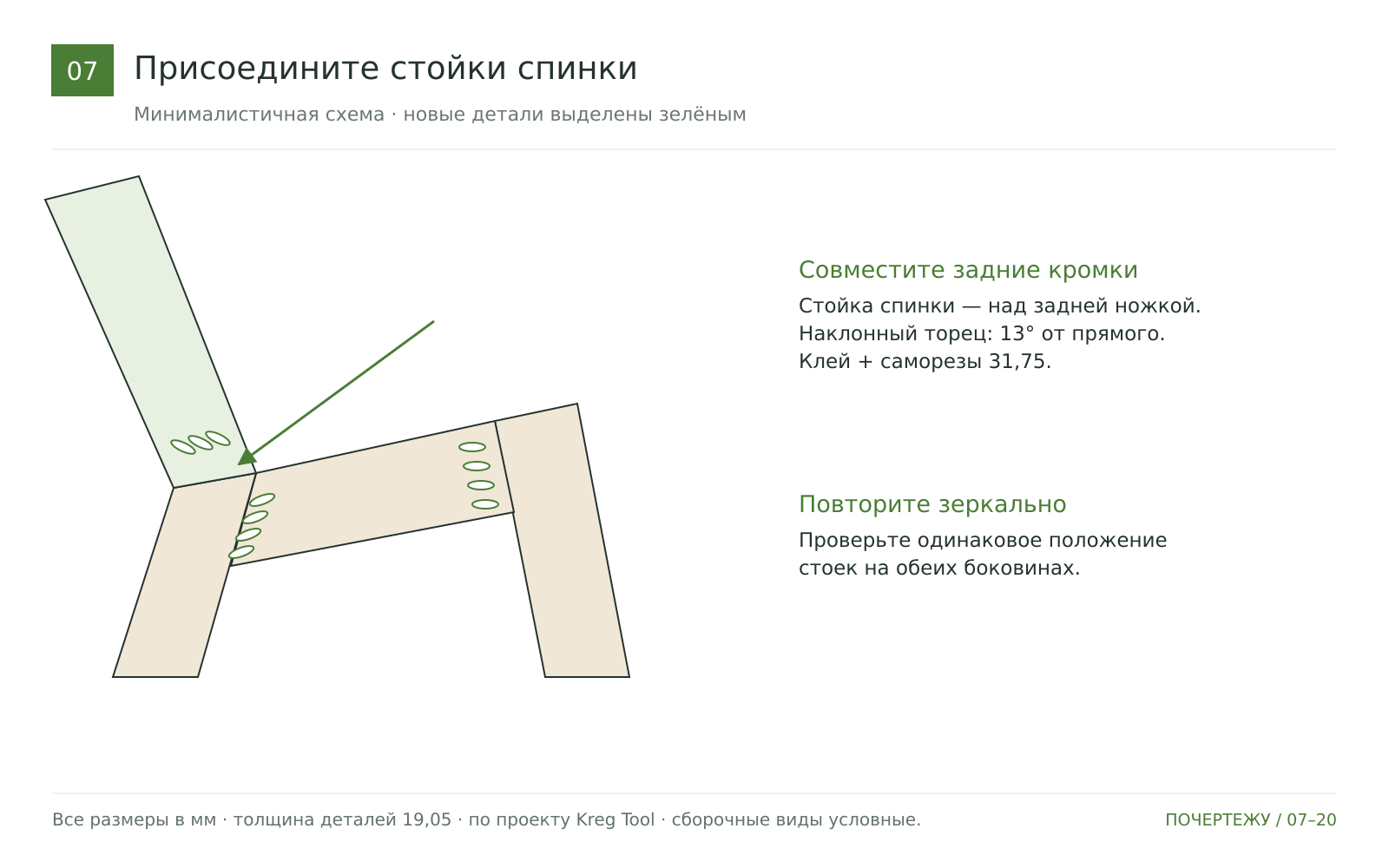

Нанесите клей на торец стойки. Совместите её заднюю кромку с задней кромкой задней ножки и закрепите саморезами 31,75 мм. Повторите для второй боковины.

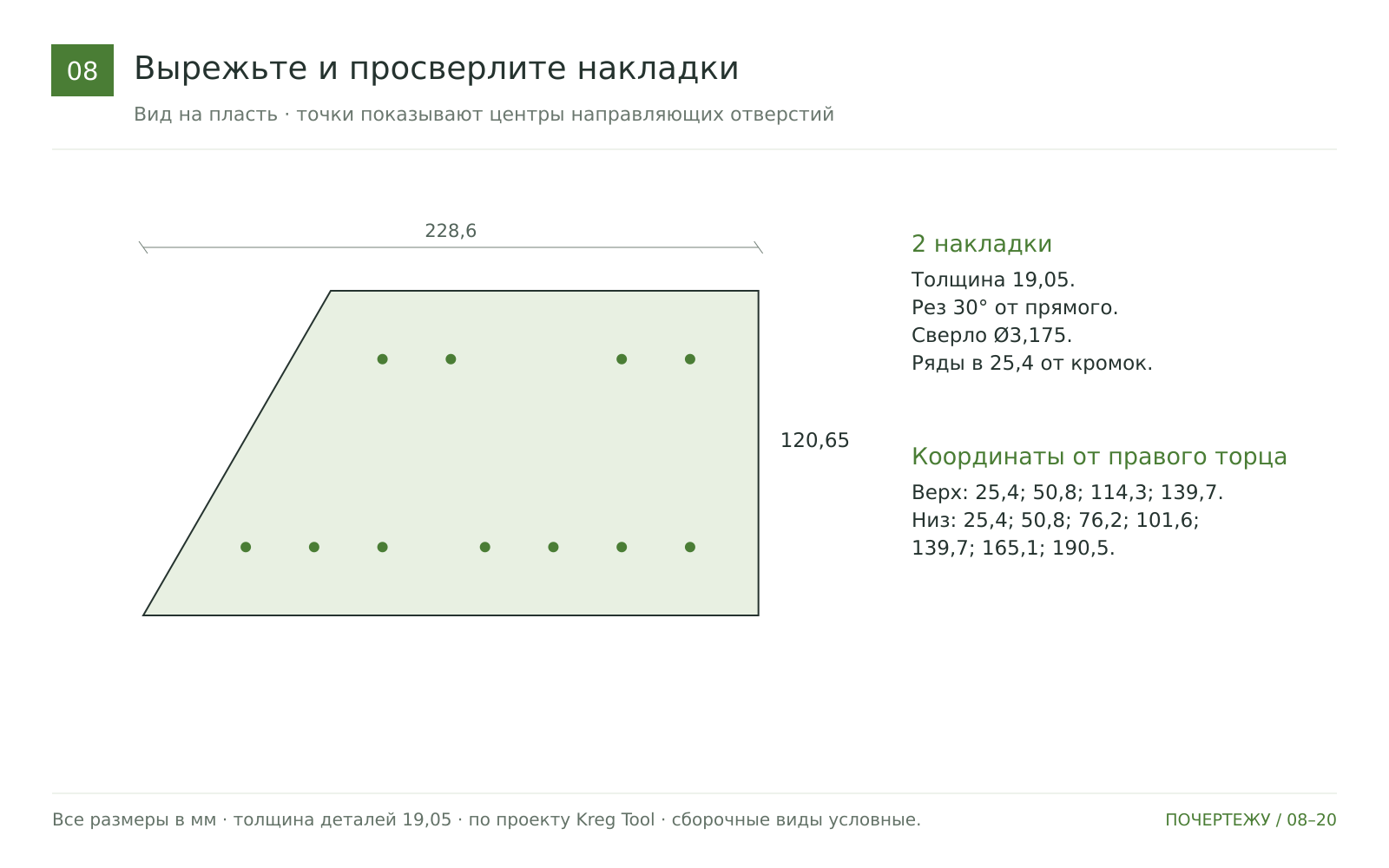

Вырежьте две накладки 228,6 × 120,65 × 19,05 мм с наклонным торцом 30°. Выполните направляющие отверстия сверлом Ø3,175 мм: четыре в верхнем ряду и семь в нижнем. Оба ряда — в 25,4 мм от соответствующей продольной кромки.

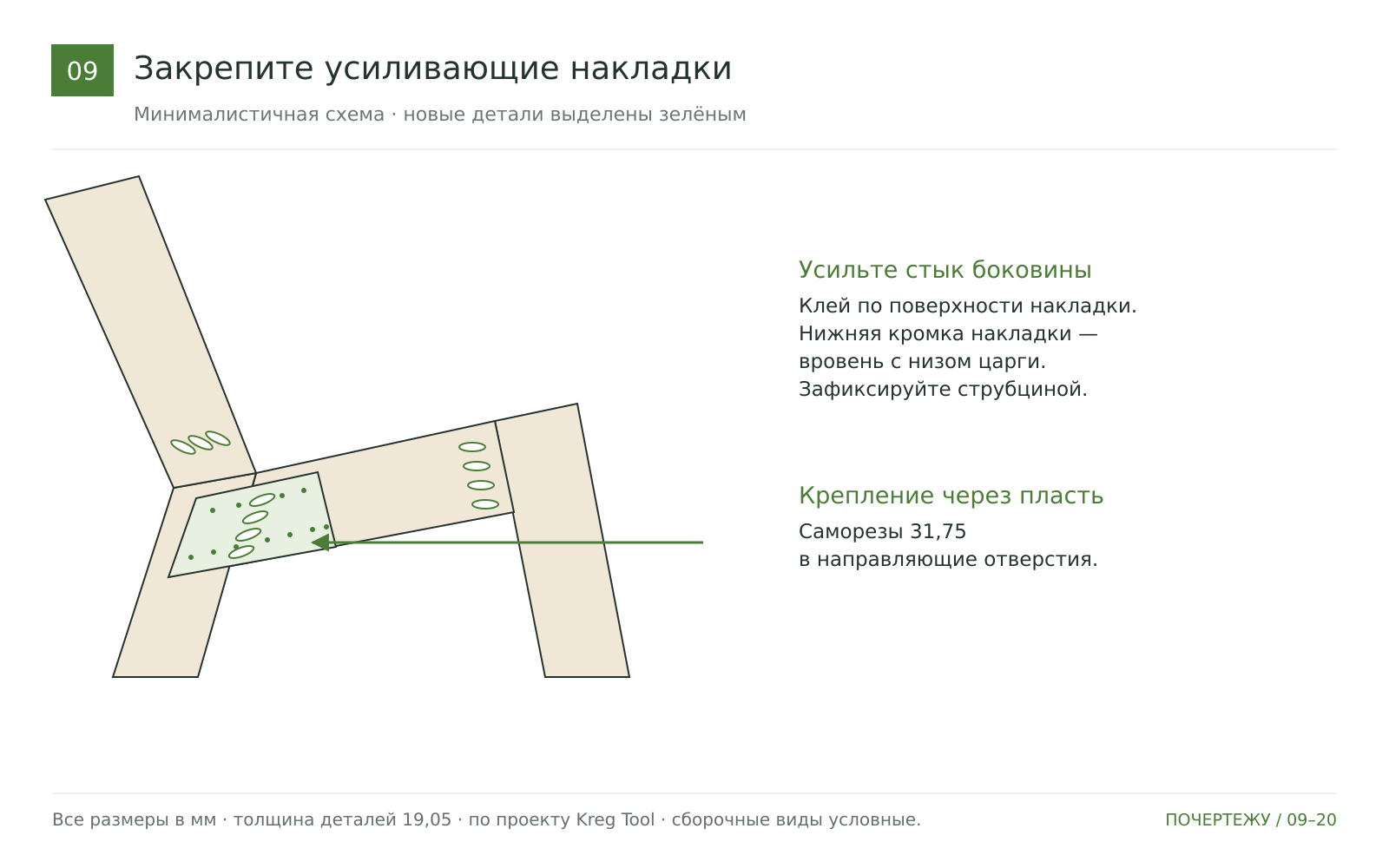

Нанесите клей на внутреннюю сторону накладки. Установите её изнутри на стык задней ножки, царги и стойки спинки. Нижнюю кромку совместите с низом царги. Зафиксируйте струбциной и вкрутите саморезы 31,75 мм через направляющие отверстия.

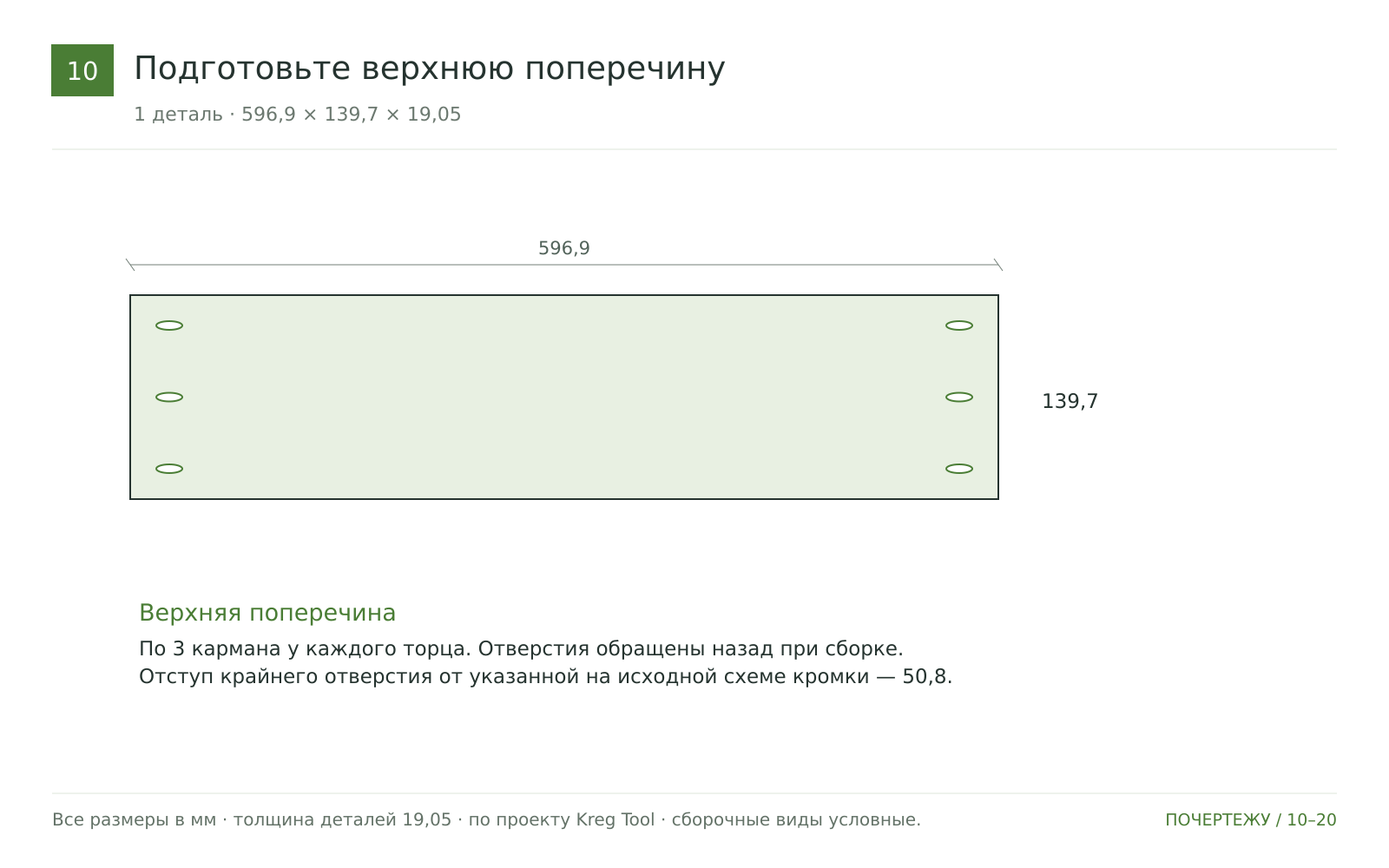

Вырежьте деталь 596,9 × 139,7 × 19,05 мм. Просверлите по три карманных отверстия у обоих торцов по схеме. В указанном на чертеже направлении крайнее отверстие имеет отступ 50,8 мм от кромки.

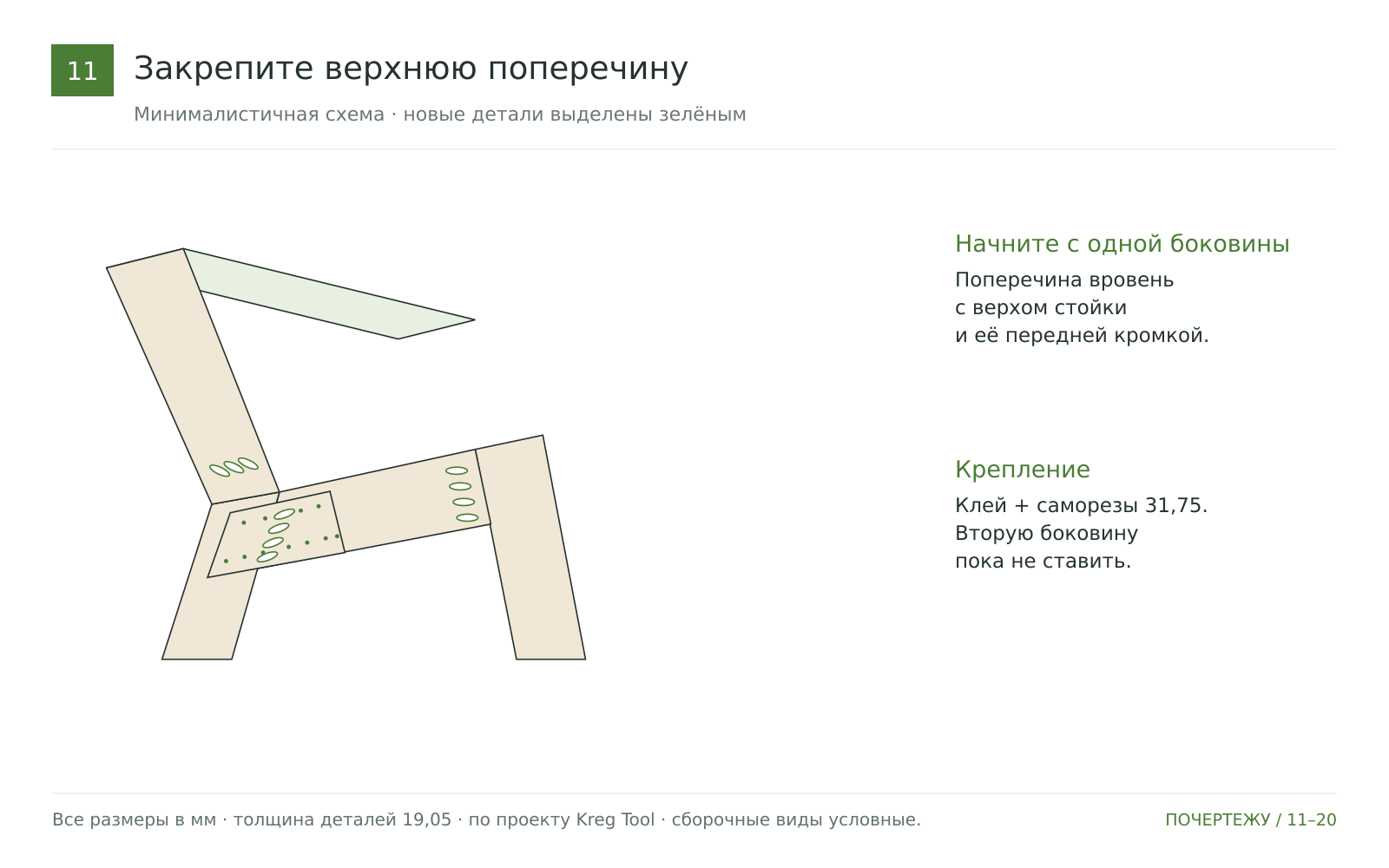

Начните соединять поперечные детали с одной готовой боковиной. Верхнюю поперечину установите заподлицо с верхним торцом и передней кромкой стойки спинки. Карманы обращены назад. Используйте клей и саморезы 31,75 мм.

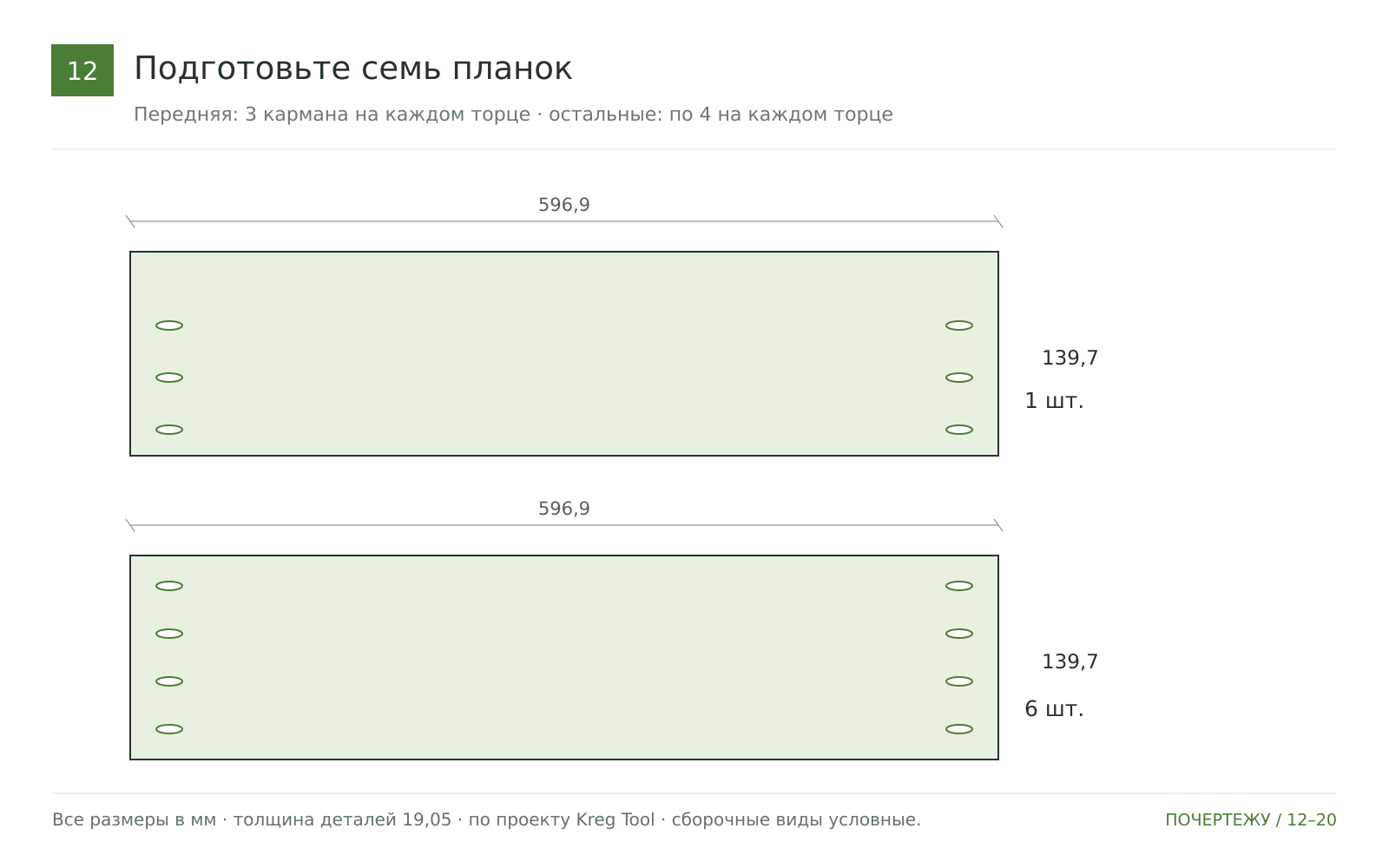

Вырежьте семь деталей 596,9 × 139,7 × 19,05 мм. В передней планке сиденья выполните по три кармана у каждого торца. В остальных шести — по четыре у каждого торца, как показано на схеме.

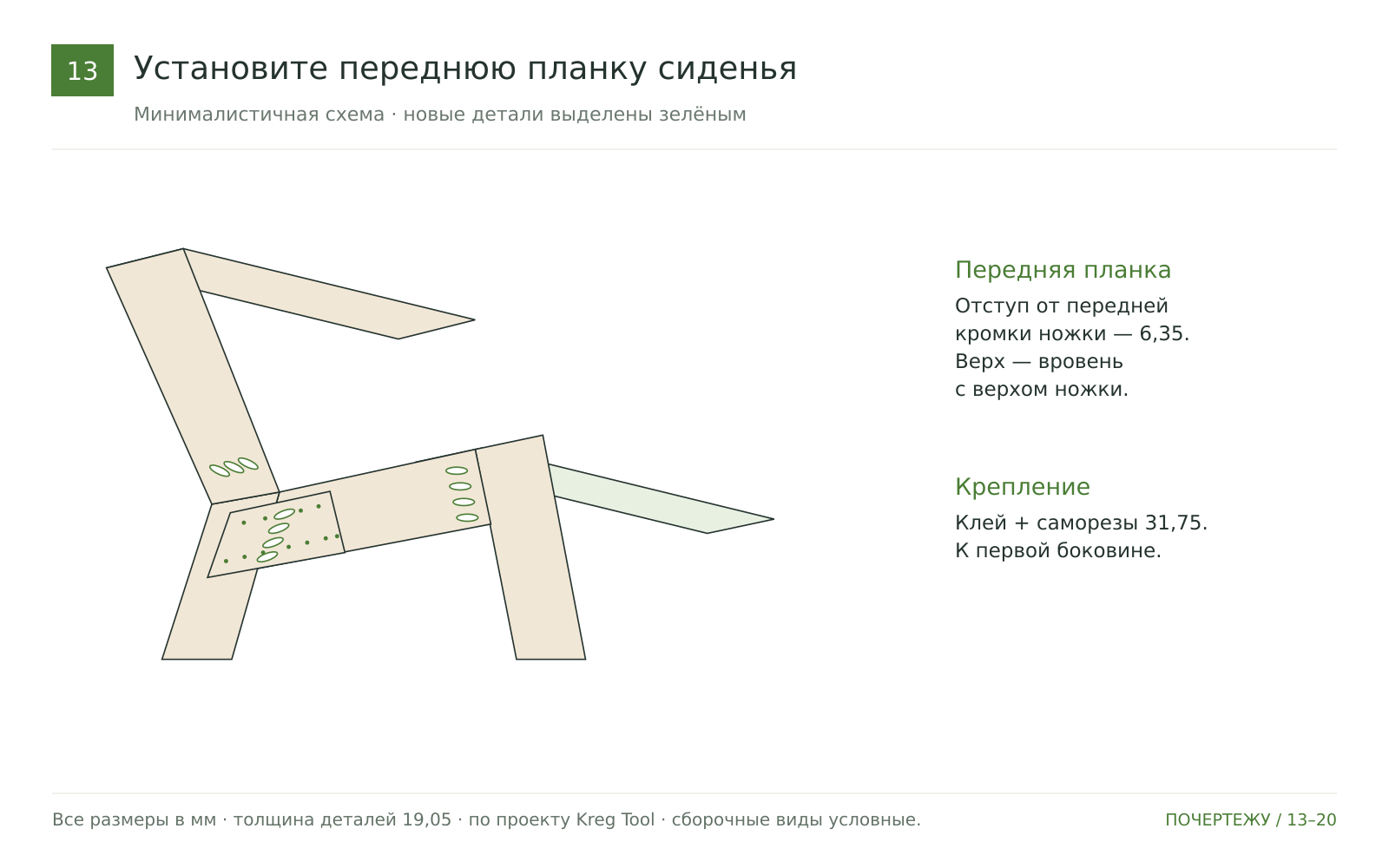

Установите первую планку с отступом 6,35 мм от передней кромки передней ножки. Верхнюю пласть совместите с верхним торцом ножки. Приклейте и закрепите саморезами 31,75 мм к первой боковине.

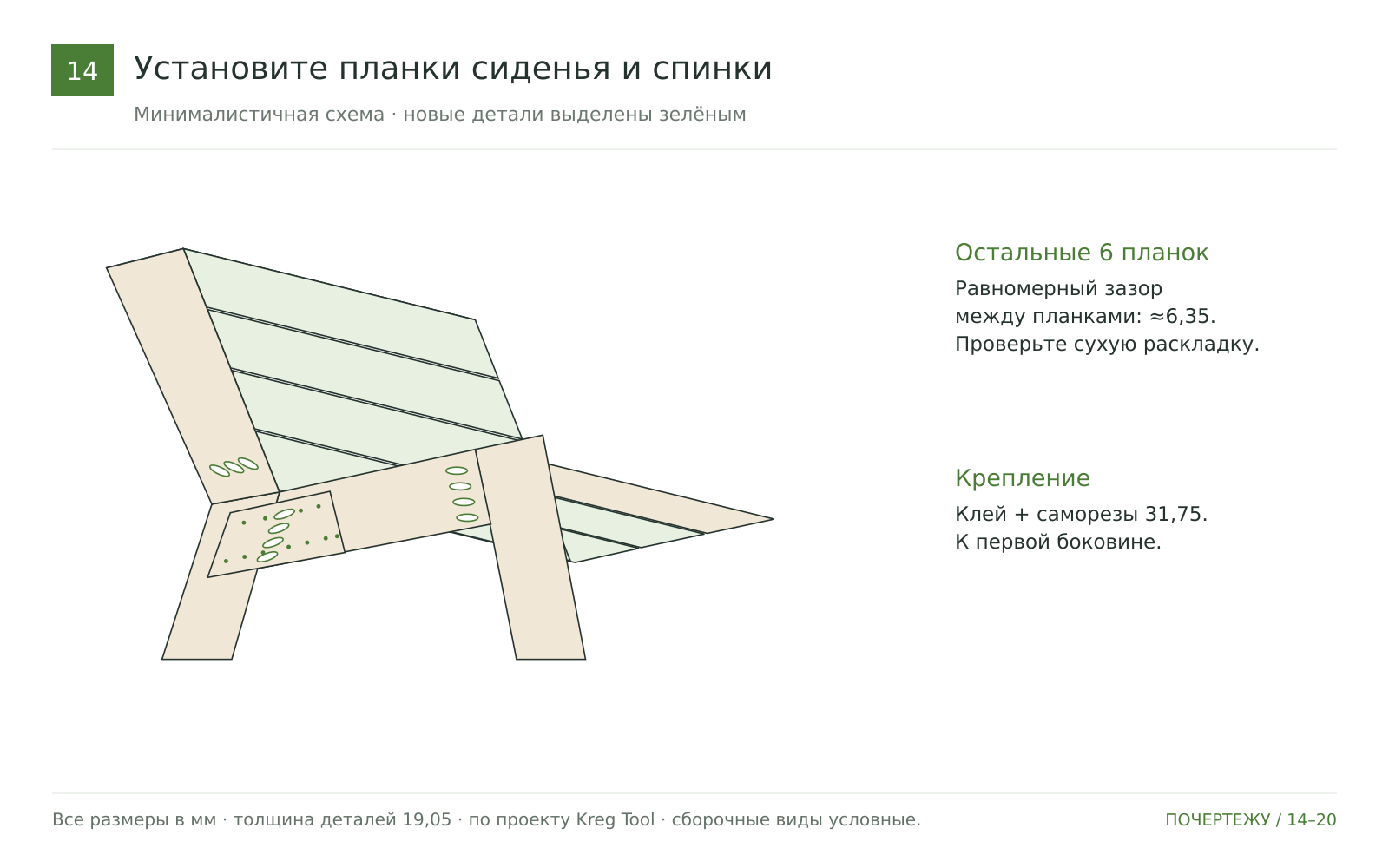

Последовательно закрепите остальные шесть планок сиденья и спинки к первой боковине. Между соседними планками выдерживайте равномерные зазоры около 6,35 мм. Используйте водостойкий клей и саморезы 31,75 мм.

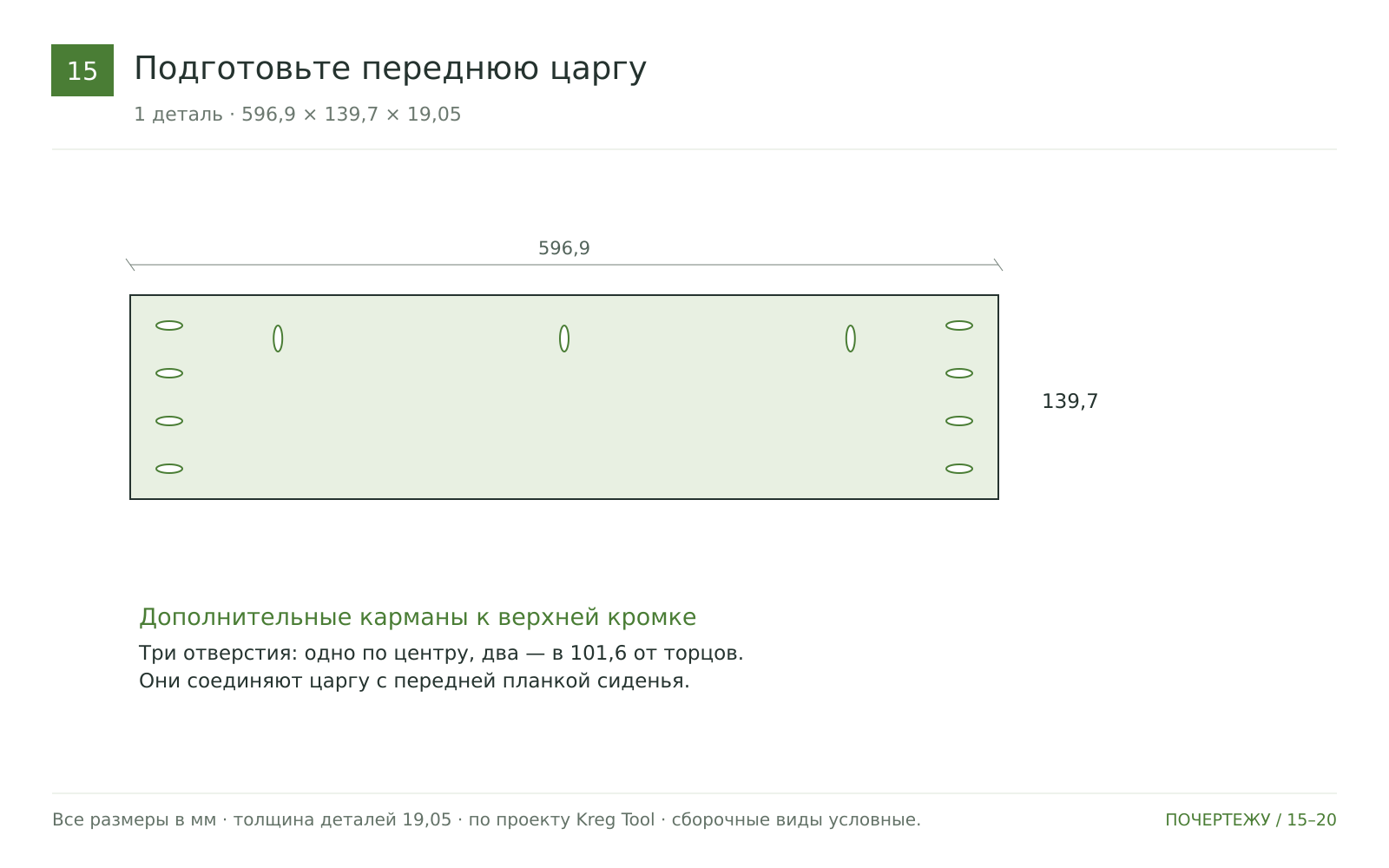

Вырежьте деталь 596,9 × 139,7 × 19,05 мм. Сделайте по четыре карманных отверстия на торцах и три отверстия к верхней кромке: центральное и два крайних, расположенных в 101,6 мм от торцов.

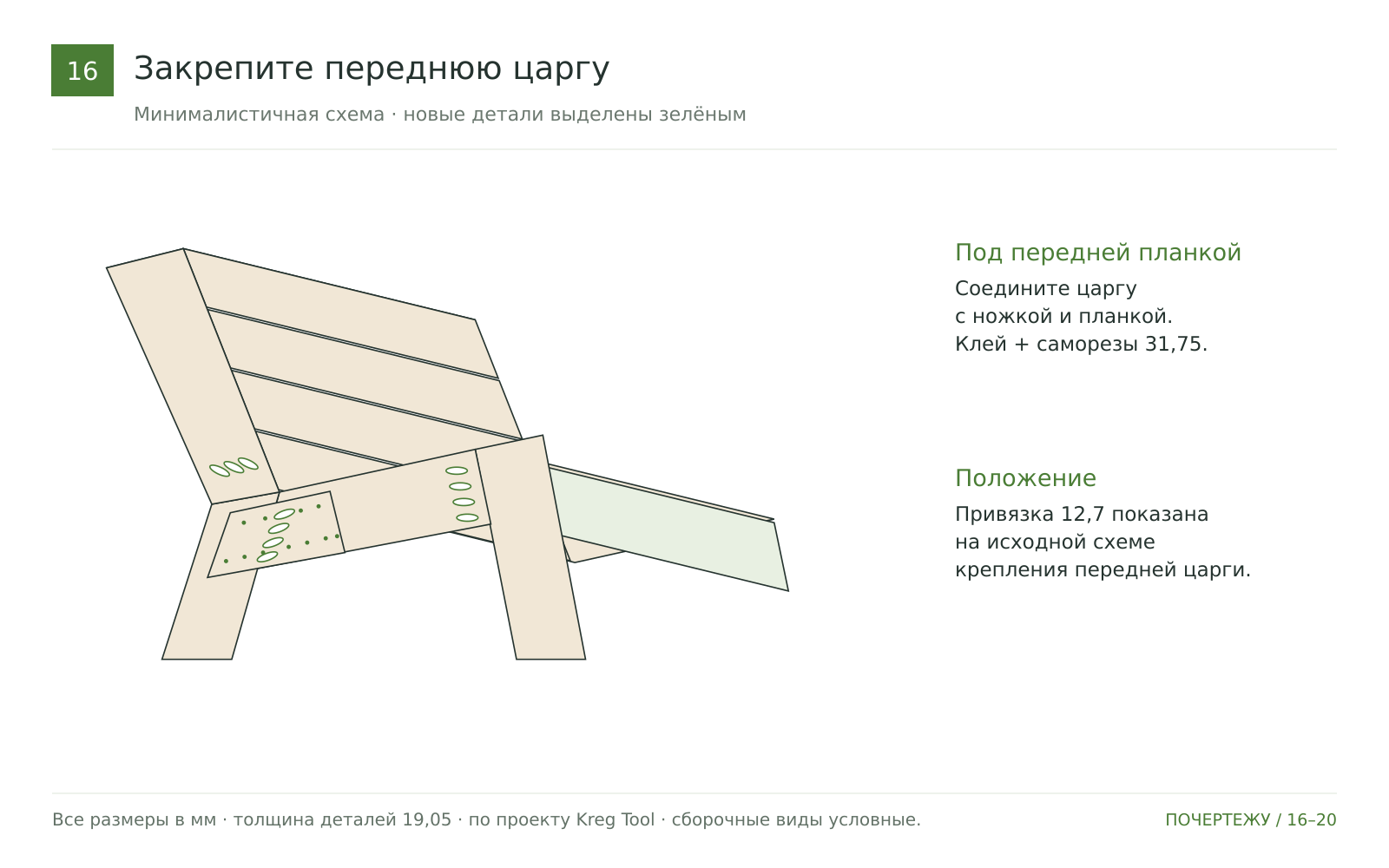

Установите царгу под передней планкой сиденья по схеме. Соедините её с передней ножкой и первой планкой на клей и саморезы 31,75 мм.

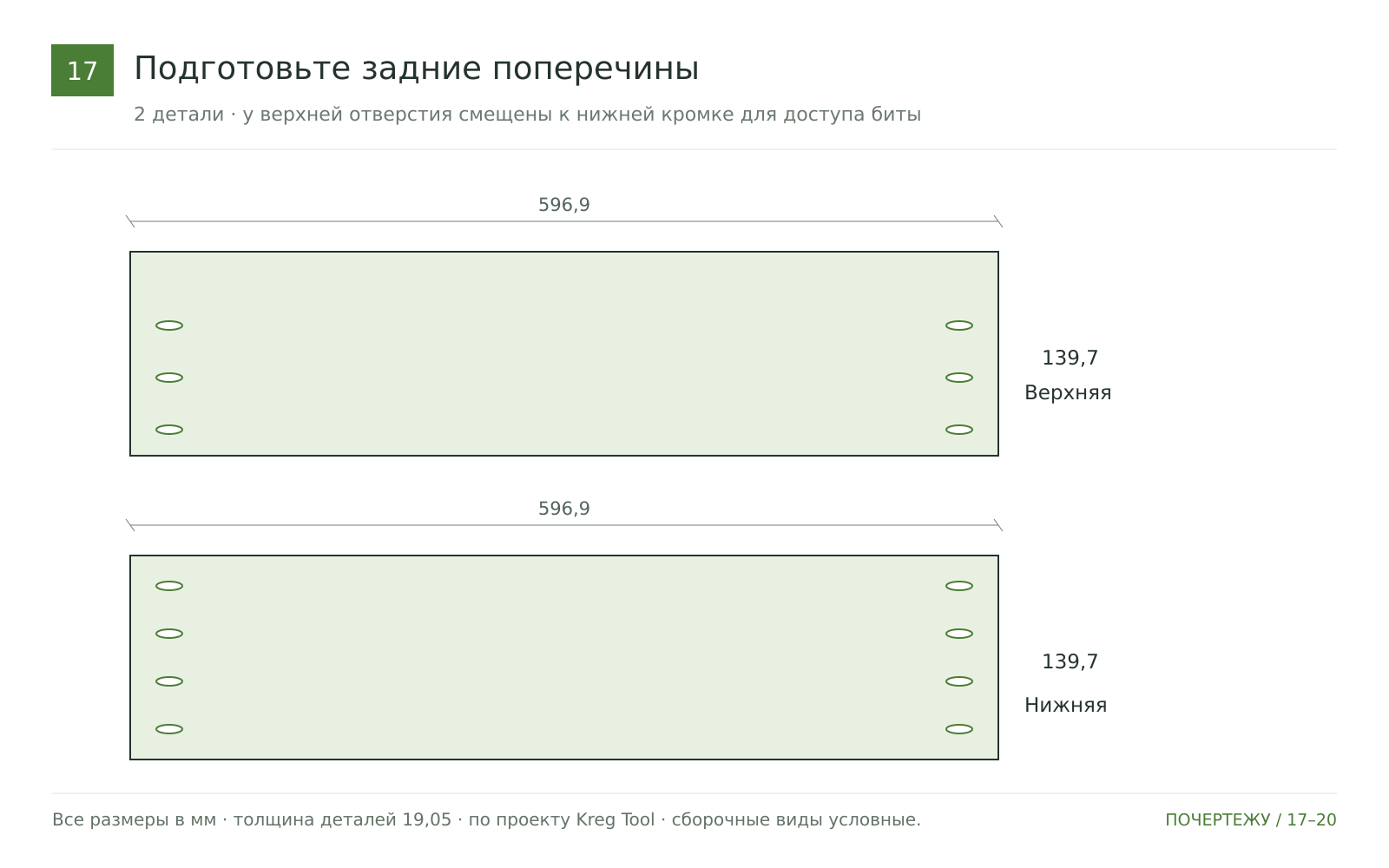

Вырежьте две детали 596,9 × 139,7 × 19,05 мм. У верхней поперечины выполните по три карманных отверстия на концах со смещением к нижней кромке. У нижней выполните по четыре у каждого торца.

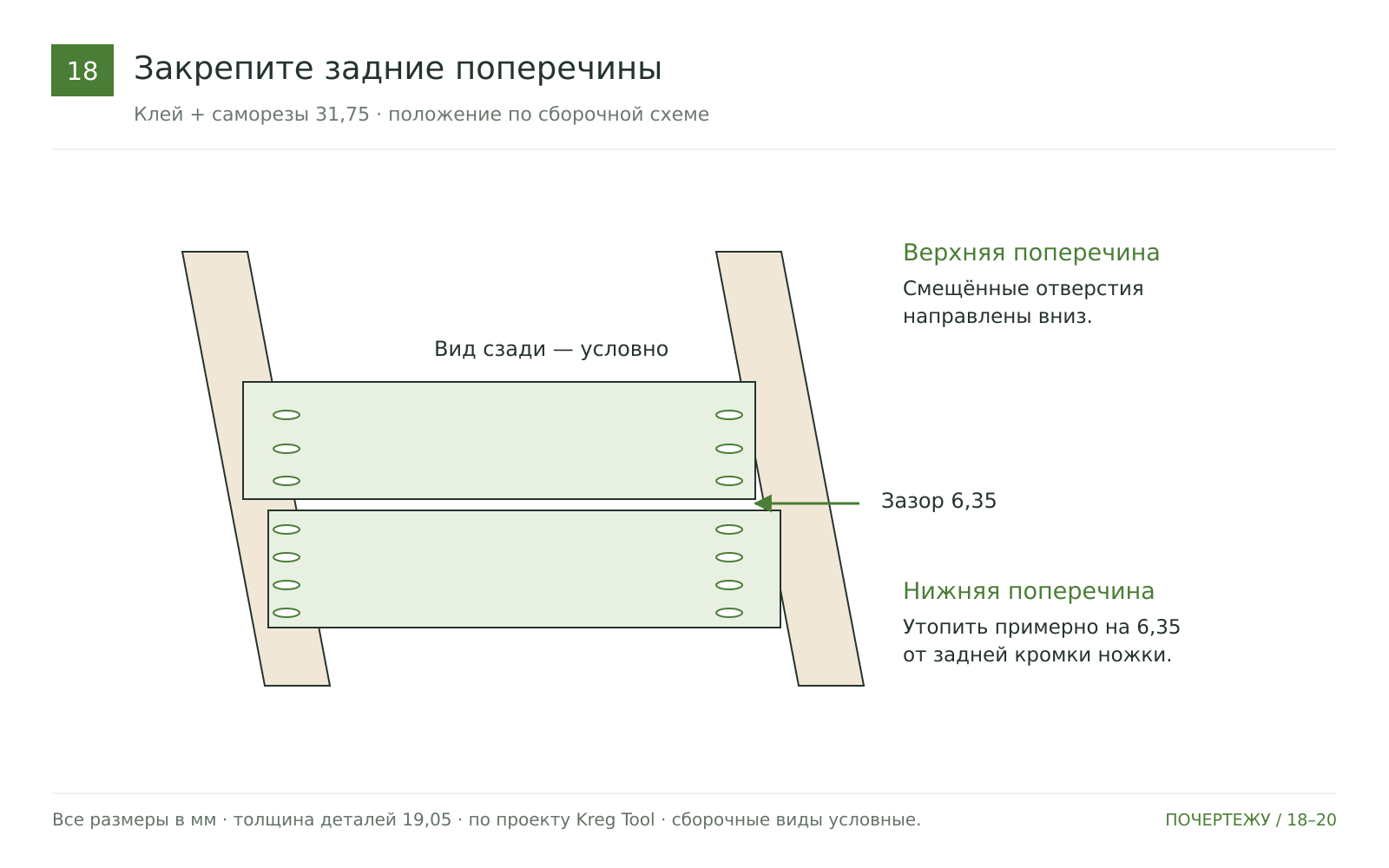

Закрепите поперечины с задней стороны по схеме на клей и саморезы 31,75 мм. Между ними оставьте зазор 6,35 мм. Нижнюю поперечину утопите примерно на 6,35 мм относительно задней кромки ножки; нижняя привязка на схеме — 146,05 мм.

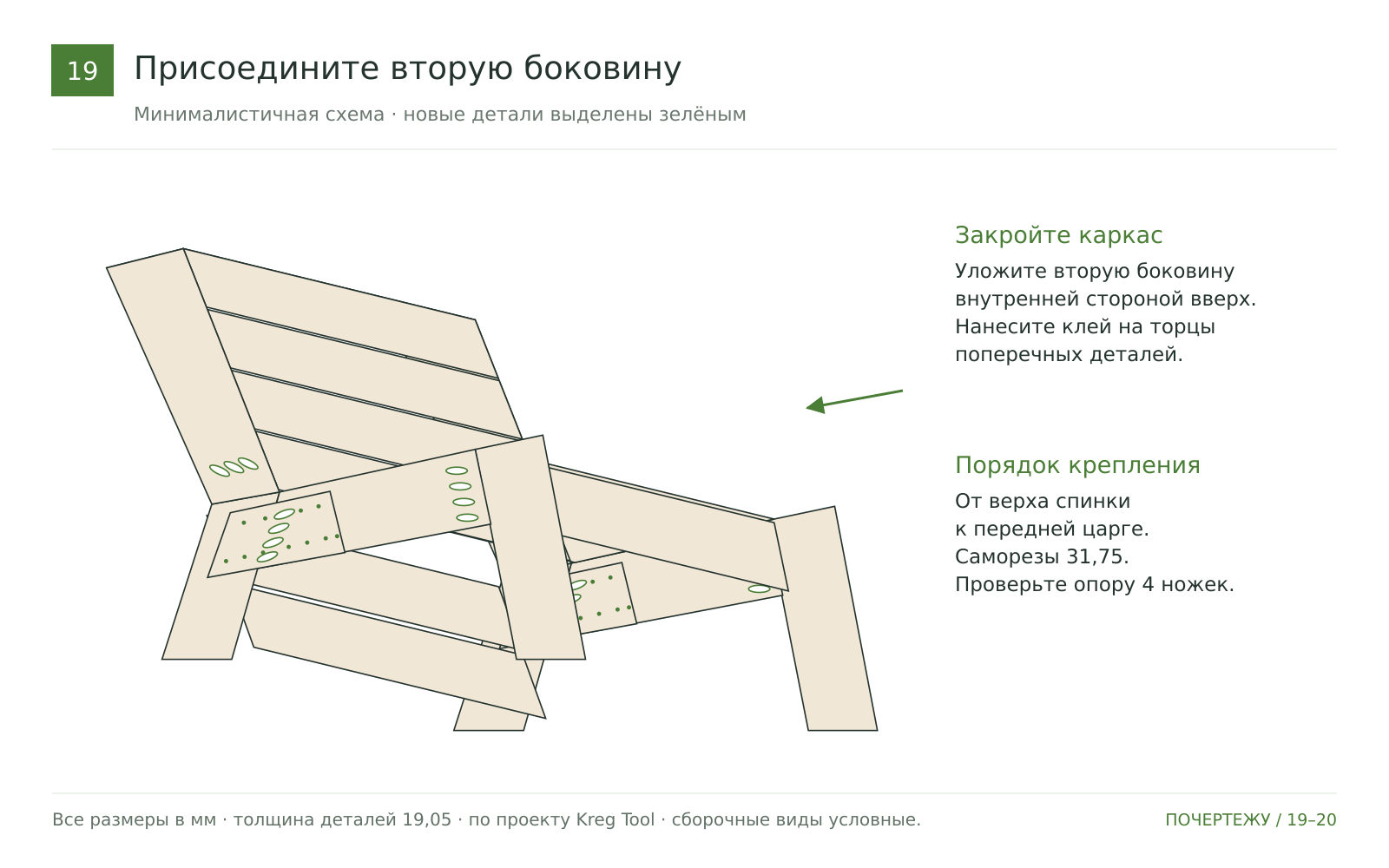

Уложите вторую боковину накладкой вверх. Нанесите клей на свободные торцы поперечных деталей и переверните собранную часть кресла на неё. Последовательно выровняйте и закрепите детали, начиная с верхней поперечины спинки и заканчивая передней царгой.

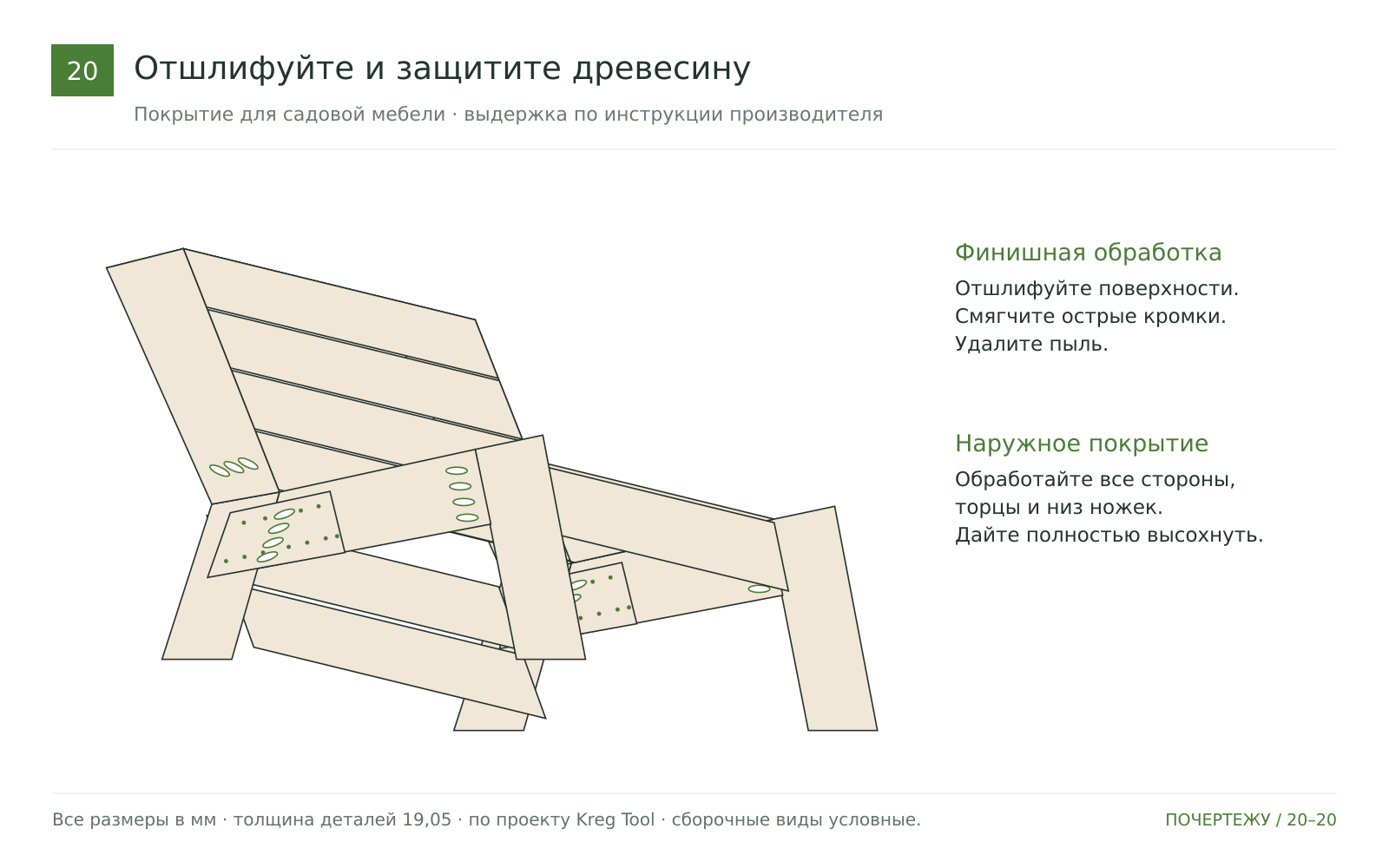

После высыхания клея обработайте поверхности и кромки, удалите пыль. Нанесите наружное защитное покрытие для садовой мебели, включая торцы и низ ножек. Дайте покрытию полностью высохнуть по инструкции производителя.
