Что такое деталь, узел и сборочная единица в мебели

Что такое деталь, узел и сборочная единица в мебели. Простые примеры на шкафе, столе, ящике и стеллаже, отличия от материала, заготовки и готового изделия.

pochertezhu.ru
30 сентября, 2026

В мебельных чертежах, картах раскроя и инструкциях по сборке постоянно встречаются слова «деталь», «узел», «сборочная единица», «элемент» и «изделие». На первый взгляд они кажутся почти одинаковыми, однако обозначают разные уровни конструкции.

Например, у обычного письменного стола отдельная боковина — это деталь. Собранная тумба с ящиками может рассматриваться как сборочная единица. А место соединения ножки с царгой часто называют узлом.

Понимание этой разницы помогает:

читать мебельные чертежи;
составлять список деталей;
разбираться в последовательности сборки;
не путать размеры отдельной заготовки с размерами собранной части;
правильно читать спецификации и карты раскроя.

Коротко: деталь — это отдельная часть изделия, изготовленная как единое целое; сборочная единица состоит из нескольких соединённых частей; узлом обычно называют конструктивно связанную часть мебели или конкретное соединение нескольких элементов.

Разберём эти понятия на простых примерах — шкафе, столе, стеллаже, ящике и другой мебели.

Из чего вообще состоит мебель

Практически любое мебельное изделие можно мысленно разобрать на несколько уровней.

Например, шкаф:

Шкаф → корпус → боковины, верх, дно, полки → отдельные крепления и фурнитура.

Или письменный стол:

Стол → столешница + основание + тумба → отдельные панели, царги, ножки, фасады.

То есть готовое изделие обычно состоит не просто из набора случайных досок или плит.

У него есть определённая структура:

отдельные детали;
соединения деталей;
промежуточно собранные части;
готовое изделие.

Что такое деталь мебели

Деталь — это отдельный элемент конструкции, изготовленный как единое целое без сборки из других составных частей.

В мебели деталью может быть:

боковина шкафа;
полка;
столешница;
ножка;
царга;
фасад;
перегородка;
задняя стенка;
рейка;
деревянная перекладина.

Например, если из мебельного щита вырезана одна столешница размером:

1200 × 600 × 18 мм,

то это одна деталь.

Что считается одной деталью

Главный признак простой:

деталь не собирается из нескольких отдельных элементов в процессе изготовления.

Например, доску:

50 × 100 × 800 мм

отрезали в размер, просверлили в ней отверстия и сделали фаску.

Она всё равно остаётся одной деталью.

Обработка не превращает её в сборочную единицу.

На ней можно:

сверлить;
фрезеровать;
шлифовать;
красить;
делать пазы;

но пока она остаётся одним цельным элементом, это деталь.

Заготовка и деталь — не одно и то же

Эти слова тоже легко перепутать.

Заготовка — материал, из которого ещё предстоит получить нужную деталь.

Например:

есть доска длиной:

3000 мм.

Из неё нужно изготовить четыре ножки длиной:

700 мм.

До раскроя длинная доска является исходной заготовкой или материалом.

После распила, обработки и подготовки каждая ножка становится отдельной деталью.

Пример деталей шкафа

Простой шкаф может состоять из:

левой боковины;
правой боковины;
верхней панели;
дна;
нескольких полок;
вертикальной перегородки;
задней стенки;
двух фасадов.

Каждый такой элемент имеет:

собственный размер;
количество;
материал;
иногда отдельную схему сверления.

Именно поэтому в мебельном проекте часто присутствует список деталей.

Деталь и материал — тоже разные понятия

Допустим, указано:

Фанера 18 мм.

Это материал.

Из неё можно изготовить:

две боковины;
четыре полки;
дно;
перегородку.

То есть один материал используется для производства нескольких деталей.

Поэтому в проекте полезно различать:

Материал

Из чего изготовлено.

Деталь

Что именно изготовлено.

Что такое сборочная единица

Сборочная единица — это часть изделия, которая сама состоит из нескольких соединённых компонентов.

Простой пример:

выдвижной ящик.

Он может состоять из:

передней стенки;
задней стенки;
двух боковин;
дна;
крепежа.

Каждая стенка — отдельная деталь.

После их соединения получается готовый ящик.

Этот ящик уже можно рассматривать как сборочную единицу, потому что он является самостоятельно собранной частью более крупного изделия — например комода.

Другие примеры сборочных единиц

В мебели ими могут быть:

выдвижной ящик;
тумба;
дверная рамка;
основание стола;
готовая секция шкафа;
каркас скамейки;
собранная дверца;
отдельный модуль стеллажа.

Главный принцип:

сначала собирается самостоятельная часть конструкции, а затем она входит в состав более крупного изделия.

Пример: письменный стол

Допустим, стол состоит из:

столешницы;
левой опоры;
правой тумбы.

Тумба предварительно собирается из:

двух боковин;
верхней панели;
дна;
задней стенки;
трёх ящиков.

Получается несколько уровней.

Отдельная боковина тумбы

Деталь.

Собранный выдвижной ящик

Сборочная единица.

Собранная тумба с ящиками

Тоже может выступать сборочной единицей более высокого уровня.

Полностью собранный стол

Готовое изделие.

Так одна сборочная единица может входить в другую.

Что такое узел в мебели

Слово «узел» в мебельной и столярной практике используется очень широко.

Обычно так называют:

конструктивно связанную часть изделия или место соединения нескольких деталей.

Например:

узел крепления ножки стола;
соединение царги со стойкой;
дверной узел;
узел крепления полки;
угол каркаса;
соединение балки со стойкой.

То есть слово «узел» часто описывает не просто список деталей, а место, где они взаимодействуют между собой.

Узел и сборочная единица — это одно и то же?

Не всегда.

В разговорной мебельной практике эти понятия могут использоваться очень близко.

Например, собранное основание стола можно назвать:

сборочной единицей;
узлом основания.

Но технически смысл немного различается.

Сборочная единица

Подчёркивает, что перед нами отдельная собираемая часть изделия.

Узел

Подчёркивает конструктивную связь или конкретное соединение элементов.

Например:

выдвижной ящик удобно рассматривать как сборочную единицу.

А:

соединение царги с ножкой

логичнее назвать узлом.

Пример узла ножки стола

Возьмём деревянный стол.

Ножка соединяется с двумя царгами.

Использоваться могут:

шипы;
шканты;
болты;
карманные отверстия;
металлическая фурнитура.

Ножка сама по себе — деталь.

Царга — тоже деталь.

Но место их совместного соединения — узел.

Если четыре ножки и четыре царги заранее собираются в цельное основание, всё это основание уже может рассматриваться как сборочная единица.

Почему это важно на чертеже

Представьте инструкцию:

«Соберите боковой узел стола».

Если не понимать структуру изделия, можно искать одну деталь с названием «боковой узел».

Но такой отдельной заготовки может вообще не существовать.

Автор имеет в виду:

собрать несколько деталей вместе.

Например:

две ножки;
боковую царгу;
нижнюю перекладину.

После соединения они образуют узел или сборочную единицу, которая используется на следующем этапе.

Что такое изделие

На самом верхнем уровне находится готовое изделие.

Например:

стол;
шкаф;
кровать;
стеллаж;
скамейка;
тумба.

Оно состоит из деталей и, при более сложной конструкции, сборочных единиц.

Простая полка может состоять всего из нескольких деталей и вообще не иметь выраженных промежуточных сборочных единиц.

Большой шкаф может включать десятки деталей и несколько отдельных модулей.

Простая схема

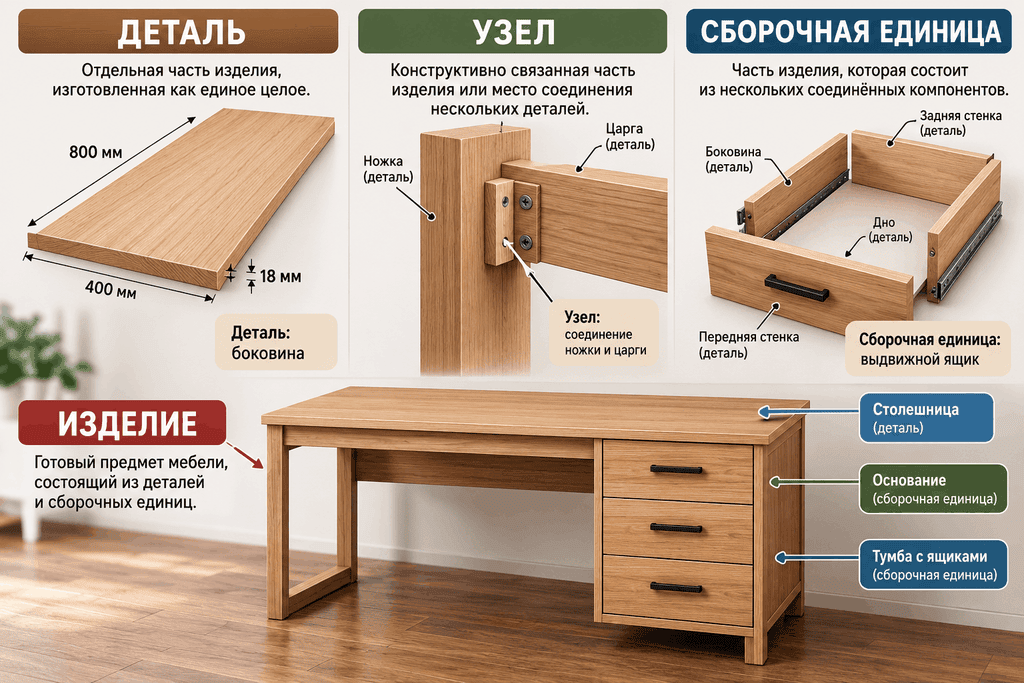

Удобно представить структуру так:

Материал → заготовка → деталь → сборочная единица / узел → изделие

Например:

мебельный щит
↓
отрезанный кусок щита
↓
готовая боковина с отверстиями
↓
собранная тумба
↓
готовый письменный стол

Что такое элемент мебели

Слово «элемент» менее строгое.

Им можно назвать практически любую часть конструкции:

деталь;
модуль;
крепление;
декоративную часть;
сборочную единицу.

Например:

«горизонтальный элемент каркаса».

Из одной этой фразы нельзя точно определить, является ли он одной доской или предварительно собранной конструкцией.

Поэтому при чтении проекта лучше ориентироваться на более конкретные обозначения.

Какие детали есть у шкафа

Разберём обычный шкаф подробнее.

Боковина

Вертикальная деталь корпуса.

Верх

Горизонтальная верхняя панель.

Дно

Нижняя горизонтальная панель.

Полка

Горизонтальная внутренняя деталь.

Перегородка

Вертикальный элемент внутри корпуса.

Задняя стенка

Закрывает корпус сзади и часто дополнительно увеличивает его жёсткость.

Фасад

Дверца или лицевая панель.

Каждый из этих элементов может быть отдельной деталью.

Какие детали есть у стола

Типичный деревянный стол может включать:

столешницу;
четыре ножки;
две длинные царги;
две короткие царги;
дополнительные распорки.

Например:

ножка — деталь;

царга — деталь;

столешница — деталь;

собранное подстолье — сборочная единица;

соединение ножки и царг — узел;

полностью собранный стол — изделие.

Что такое царга

Этот термин часто встречается в мебельных чертежах.

Царга — продольная или поперечная деталь, связывающая другие элементы конструкции.

Например, у стола царги соединяют ножки под столешницей.

Они:

увеличивают жёсткость;
удерживают геометрию;
могут служить элементом крепления столешницы.

Царга — это именно деталь, пока она не объединена с другими элементами.

Что такое стойка

Стойка — вертикальный конструктивный элемент.

Она встречается в:

стеллажах;
шкафах;
каркасной мебели;
садовых конструкциях.

Если стойка изготовлена из одного бруска — это деталь.

Если стойка собрана из нескольких частей, сама она уже может представлять собой небольшую сборочную единицу.

Что такое фасад

Фасад — видимая передняя часть мебели.

Например:

дверь шкафа;
лицевая панель ящика.

Простой фасад из цельной плиты — деталь.

Рамочный фасад может состоять из:

двух вертикальных элементов;
двух горизонтальных;
центральной филёнки.

После соединения этих деталей рамочный фасад становится сборочной единицей.

Что такое корпус мебели

Корпус обычно представляет собой основную несущую часть изделия.

Например, корпус тумбы может состоять из:

двух боковин;
верха;
дна;
задней стенки.

Каждая панель — деталь.

Собранный корпус — уже сборочная единица.

После установки:

ящиков;
фасадов;
фурнитуры

получается готовая тумба.

Что такое модуль

Модуль — относительно самостоятельная часть мебельной системы.

Например:

кухонная тумба;
навесной шкаф;
секция гардеробной;
блок стеллажа.

Один модуль сам может быть полноценным мебельным изделием, но одновременно являться частью большой системы.

Например:

кухонный гарнитур → отдельные кухонные модули → сборочные единицы → детали.

Деталь и сборочная единица в списке материалов

В хорошем мебельном проекте полезно разделять:

Материалы

Например:

фанера 18 мм;
мебельный щит;
брусок;
рейка.

Детали

Например:

боковина — 2 шт.;
полка — 4 шт.;
столешница — 1 шт.

Фурнитура и крепёж

Например:

саморезы;
петли;
направляющие;
ручки.

Сборочные единицы

Обычно появляются уже в инструкции по сборке:

соберите ящики;
соберите корпус;
установите тумбу;
соедините основание со столешницей.

Что попадает в карту раскроя

В карту раскроя обычно попадают именно детали или заготовки для них, которые нужно получить из листа или доски.

Например:

из листа фанеры требуется вырезать:

боковина — 2 шт.;
полка — 4 шт.;
дно — 1 шт.;
верх — 1 шт.

Собранный шкаф в карту раскроя не помещают как единую единицу.

В ней показываются его составляющие.

Подробнее — «Что такое карта раскроя и как правильно её читать».

Почему количество деталей и сборочных единиц отличается

Допустим, комод имеет три ящика.

Каждый ящик состоит из пяти деталей:

передняя стенка;
задняя;
две боковые;
дно.

Получаем:

5 × 3 = 15 деталей.

Но после сборки:

3 сборочные единицы — три ящика.

То есть количество деталей может быть значительно больше количества сборочных единиц.

Пример структуры комода

Разберём целиком.

Изделие

Комод

Корпус

левая боковина;
правая боковина;
верх;
дно;
задняя стенка.

Ящик №1

передняя стенка;
задняя;
две боковины;
дно.

Ящик №2

То же.

Ящик №3

То же.

Фасады

Три отдельные лицевые панели.

Получается:

комод — изделие;

корпус и ящики — сборочные единицы;

боковины, стенки, дно и фасады — детали.

Может ли сборочная единица состоять из других сборочных единиц

Да.

Например, большая тумба состоит из:

корпуса;
трёх собранных ящиков.

Каждый ящик — сборочная единица.

Корпус — сборочная единица.

После соединения всех этих частей получаем ещё более крупную сборочную единицу — тумбу.

Если тумба затем устанавливается в письменный стол, она становится частью другого изделия.

Получается иерархия.

Зачем мебель разбивают на сборочные единицы

Это значительно упрощает производство и сборку.

Вместо инструкции:

прикрутите деталь №17 к №26, затем №31…

можно использовать этапы:

собрать левую опору;
собрать правую тумбу;
собрать ящики;
установить столешницу;
установить фасады.

Человеку гораздо проще работать с логическими частями конструкции.

Сборочная единица и этап сборки

Они тесно связаны.

Очень часто один этап инструкции заканчивается созданием отдельной сборочной единицы.

Например:

Этап 1

Соберите каркас основания.

Этап 2

Соберите два ящика.

Этап 3

Соедините основание с корпусом.

Таким образом, пошаговая инструкция постепенно превращает отдельные детали в более крупные части, а затем в готовое изделие.

Узлы особенно важны при сложных соединениях

Например, у деревянного стола самым ответственным может быть:

узел соединения ножки и царги.

Именно там конструкция воспринимает нагрузку и сопротивляется расшатыванию.

Поэтому автор проекта может отдельно показать:

увеличенный вид;
разрез;
расположение крепежа;
угол сверления;
способ нанесения клея.

Такое изображение часто называют чертежом узла.

Что такое чертёж узла

Это увеличенное изображение конкретного участка конструкции.

Например:

общий чертёж показывает весь стол.

А отдельная схема показывает только:

ножка + царга + крепёж.

На ней можно указать:

расстояние от края;
глубину отверстия;
диаметр сверления;
расположение шканта;
направление самореза.

Такой чертёж нужен потому, что на общем виде мелкие элементы могут быть слишком маленькими.

Узел и вид — разные понятия

Не путайте:

вид сбоку

и:

узел крепления сбоку.

Вид показывает всё изделие с определённой стороны.

Узел — только конкретный участок конструкции.

Подробнее про виды — «Виды на мебельном чертеже: вид спереди, сверху и сбоку — как их читать».

Как понять чертёж отдельной детали

Обычно рядом указано название:

Боковина левая

или:

Полка

или:

Царга передняя.

На схеме показываются:

длина;
ширина;
толщина;
отверстия;
пазы;
фаски;
углы.

Нужно отличать этот лист от общего вида изделия.

Почему одна деталь может иметь несколько видов

Даже отдельная панель является трёхмерным предметом.

Поэтому для неё могут показываться:

вид спереди;
вид сверху;
торец;
разрез.

Например, фронтальный вид показывает отверстия, а боковой — глубину паза.

Это всё ещё одна деталь, просто представленная несколькими изображениями.

Деталь не равна одному рисунку

Это ещё одна частая ошибка начинающих.

Если одна и та же боковина показана:

спереди;
сбоку;
увеличенным фрагментом,

это не три детали.

Это три изображения одной детали.

Именно поэтому важно читать подписи и сопоставлять виды.

Как обозначаются одинаковые детали

Если в проекте четыре одинаковые ножки, нет необходимости рисовать каждую отдельно.

Может быть указано:

Ножка — 4 шт.

и один чертёж.

Это означает:

нужно изготовить четыре одинаковых экземпляра одной детали.

А если детали зеркальные?

Тогда ситуация другая.

Например:

Боковина левая — 1 шт.

Боковина правая — 1 шт.

Габариты могут совпадать, но:

отверстия;
пазы;
кромки

расположены зеркально.

Подробнее — «Как определить правую и левую деталь мебели: боковины, столы, шкафы и угловые модули».

Деталь при универсальной сборке

В универсальной мебели некоторые элементы могут быть взаимозаменяемыми.

Например:

Боковина — 2 шт.

Одна и та же панель подходит:

слева;
справа.

Это позволяет уменьшить количество уникальных деталей.

О таких конструкциях подробнее — «Что такое универсальная и неуниверсальная сборка мебели».

Как читать структуру проекта

Если перед вами большой мебельный чертёж, удобно двигаться сверху вниз.

1. Определите готовое изделие

Например:

письменный стол.

2. Найдите крупные сборочные единицы

Например:

тумба;
основание;
столешница.

3. Посмотрите, из каких деталей они состоят

Например тумба:

боковины;
дно;
верх;
задняя стенка.

4. Найдите отдельные узлы

Например:

крепление направляющих;
соединение царг;
установка столешницы.

5. После этого переходите к карте раскроя

Так сложный чертёж воспринимается значительно проще.

Почему это важно при изготовлении мебели своими руками

Допустим, в списке написано:

Основание стола — 1 шт.

Если воспринимать основание как одну деталь, можно ошибочно искать огромную деревянную заготовку.

Но на самом деле основание может состоять из:

четырёх ножек;
четырёх царг;
двух перемычек.

То есть это сборочная единица, а не одна вырезаемая деталь.

Пример с деревянной скамейкой

Скамейка может состоять из:

Деталей

сиденье;
четыре ножки;
две продольные царги;
две поперечины.

Сборочных единиц

Например:

левая боковая рама;
правая боковая рама.

Узлов

соединение ножки с царгой;
крепление сиденья к основанию.

Изделия

готовая скамейка.

Пример со стеллажом

Простой стеллаж:

2 боковины;
5 полок;
задние связи.

Он настолько прост, что может вообще собираться непосредственно из отдельных деталей без промежуточных сборочных единиц.

Но если боковые рамы сначала собираются отдельно, тогда каждая рама уже становится промежуточной сборочной единицей.

Фурнитура — это деталь?

В бытовом описании фурнитуру обычно выделяют отдельно от деревянных мебельных деталей.

Например:

петля;
ручка;
направляющая;
мебельная опора;
стяжка.

С точки зрения структуры изделия это отдельные компоненты, но в мебельном проекте удобнее вести их в разделе:

«Крепёж, фурнитура и расходники».

Так они не смешиваются с деталями, которые нужно изготовить из древесины или плитного материала.

Крепёж — это сборочная единица?

Нет.

Например:

саморез;
болт;
гайка;
шайба

сами по себе являются отдельными крепёжными компонентами.

Они используются для создания узлов и соединения деталей.

Таблица: в чём разница

Понятие	Что означает	Пример
Материал	Из чего делают	Фанера 18 мм
Заготовка	Исходный кусок материала	Полоса фанеры перед обработкой
Деталь	Отдельная изготовленная часть	Полка
Узел	Конструктивное соединение или связанная часть	Соединение ножки и царги
Сборочная единица	Несколько соединённых компонентов	Выдвижной ящик
Модуль	Самостоятельный блок системы	Кухонная тумба
Изделие	Готовый предмет	Письменный стол

Как эти понятия связаны с размерами

У каждого уровня могут быть свои размеры.

Например:

Деталь

Полка:

800 × 300 × 18 мм.

Сборочная единица

Тумба:

400 × 500 × 700 мм.

Изделие

Стол:

1400 × 700 × 750 мм.

Поэтому нельзя автоматически переносить габарит сборочной единицы в карту раскроя.

Сначала нужно разобрать её на отдельные детали.

О порядке чтения размеров подробнее — «Как читать размеры мебели: ширина, высота и глубина».

Что такое спецификация

В более подробных проектах встречается спецификация — структурированный перечень компонентов изделия.

В ней могут указываться:

детали;
сборочные единицы;
стандартные изделия;
крепёж;
количество.

Для домашнего проекта её часто заменяет более простой:

список деталей + список материалов + список крепежа.

Чем список деталей отличается от списка материалов

Это принципиально разные вещи.

Список материалов

Например:

мебельный щит 18 мм — 2 листа;
брусок 40 × 40 мм — 6 м;
фанера 6 мм — 1 лист.

Список деталей

боковина — 2 шт.;
верх — 1 шт.;
дно — 1 шт.;
полка — 4 шт.

Первый отвечает:

что купить?

Второй:

что изготовить?

Как это связано с картой раскроя

После создания списка деталей определяется, как разместить их на исходном материале.

Например:

лист фанеры:

2440 × 1220 мм.

На нём размещаются:

две боковины;
четыре полки;
дно.

То есть карта раскроя строится на основании деталировки, а не общего внешнего вида изделия.

Что такое деталировка мебели

Деталировка — разложение изделия на отдельные детали с указанием их параметров.

Обычно фиксируются:

название;
количество;
длина;
ширина;
толщина;
материал;
особенности обработки.

Например:

Деталь	Кол-во	Длина	Ширина	Толщина
Боковина	2	1800	400	18
Полка	4	764	380	18
Верх	1	800	400	18

Именно из такой таблицы уже удобно составлять раскрой.

Почему важно правильно назвать детали

Хорошее название позволяет сразу понять назначение элемента.

Вместо:

Деталь 1

лучше:

Левая боковина.

Вместо:

Деталь 7

лучше:

Передняя царга.

Особенно это важно, когда:

детали похожи;
размеры совпадают;
отверстия различаются;
сборка состоит из десятков элементов.

Как маркировать детали после распила

После изготовления удобно подписывать их карандашом или малярной лентой:

ЛБ — левая боковина;
ПБ — правая боковина;
П1 — полка №1;
ЦП — передняя царга;
ЦЗ — задняя царга.

Это помогает не перепутать элементы на этапе сборки.

Частые ошибки начинающих

Считать сборочную единицу одной деталью

Например искать «ящик» в карте раскроя как один прямоугольник.

На самом деле он состоит из нескольких деталей.

Путать материал и деталь

«Фанера» — материал.

«Боковина из фанеры» — деталь.

Считать каждый рисунок отдельной деталью

Одна боковина может быть показана сразу на нескольких видах.

Путать узел и отдельную деталь

Узел соединения ножки с царгой состоит как минимум из нескольких компонентов.

Не учитывать количество

Один чертёж ножки может означать:

4 одинаковые детали.

Считать одинаковые по размеру детали полностью одинаковыми

Их сверловка может различаться.

Начинать раскрой по общему изображению изделия

Сначала нужен список отдельных деталей.

Как читать мебельный проект пошагово

Если проект кажется сложным, используйте такой порядок:

1. Найдите готовое изделие.

Например шкаф.

2. Разделите его на крупные части.

Корпус, двери, ящики.

3. Определите сборочные единицы.

Например каждый ящик.

4. Найдите детали каждой единицы.

Стенки, дно, фасад.

5. Изучите отдельные узлы соединения.

Петли, направляющие, крепление корпуса.

6. Проверьте список деталей.

7. Только после этого переходите к раскрою.

Такая последовательность превращает сложный проект в набор небольших понятных задач.

FAQ: детали, узлы и сборочные единицы мебели

Что такое деталь мебели?

Это отдельная часть изделия, изготовленная как единое целое. Например полка, боковина, ножка или царга.

Что такое сборочная единица мебели?

Это часть конструкции, состоящая из нескольких соединённых деталей или других компонентов. Например выдвижной ящик или собранная тумба.

Что такое узел в мебели?

Узлом обычно называют конструктивно связанную часть изделия или место соединения нескольких элементов — например узел крепления ножки к царге.

Узел и сборочная единица — одно и то же?

Не обязательно. Сборочная единица — самостоятельная собираемая часть изделия, а слово «узел» часто используется для обозначения конкретного соединения или конструктивной зоны.

Что такое мебельная деталь?

Это изготовленный отдельный элемент конструкции: полка, боковина, фасад, перегородка, ножка и другие.

Столешница — это деталь?

Если она изготовлена как один цельный элемент — да.

Выдвижной ящик — это деталь?

Обычно нет. Он состоит из нескольких деталей и является сборочной единицей.

Боковина шкафа — это деталь?

Да, если изготовлена как одна цельная панель.

Корпус шкафа — это деталь?

Обычно нет. Корпус состоит из боковин, верха, дна и других деталей и является сборочной единицей.

Ножка стола — это деталь?

Да, если она выполнена из одного элемента.

Царга — это деталь или узел?

Одна царга — деталь. Соединение царги с ножкой — узел.

Фасад — это деталь?

Цельная панель фасада — деталь. Рамочный фасад из нескольких элементов — сборочная единица.

Что такое модуль мебели?

Относительно самостоятельная часть мебельной системы, например отдельная кухонная тумба или секция гардеробной.

Чем деталь отличается от заготовки?

Заготовка — исходный материал до окончательной обработки, а деталь уже имеет необходимые размеры и конструктивную форму.

Чем деталь отличается от материала?

Материал — то, из чего изготовлено изделие. Деталь — конкретный элемент, изготовленный из этого материала.

Что такое деталировка мебели?

Это перечень отдельных деталей изделия с их размерами, количеством, материалом и другими характеристиками.

Что такое чертёж узла?

Увеличенная схема конкретного соединения или участка конструкции, например крепления ножки к царге.

Что входит в карту раскроя?

В неё входят отдельные детали или заготовки, которые необходимо получить из исходного листа, доски или другого материала.

Может ли сборочная единица состоять из других сборочных единиц?

Да. Например тумба состоит из корпуса и нескольких предварительно собранных ящиков.

Почему нужно различать детали и сборочные единицы?

Чтобы правильно считать материал, читать инструкцию, составлять карту раскроя и понимать последовательность сборки.

Главное

Разницу между тремя понятиями можно запомнить на одном примере.

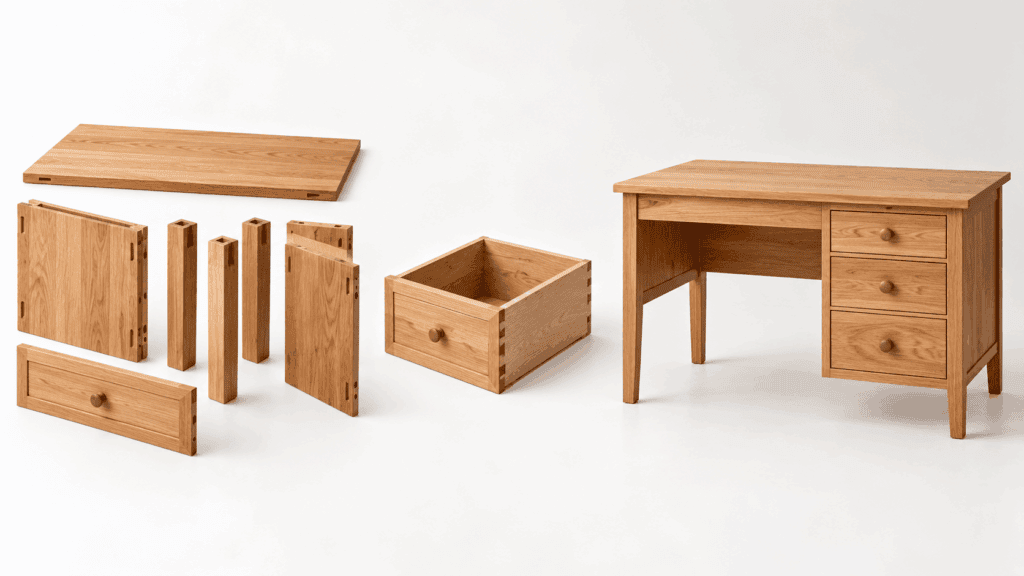

Возьмём письменный стол.

Ножка — деталь.

Соединение ножки с царгой — узел.

Собранное основание из ножек и царг — сборочная единица.

Стол целиком — готовое изделие.

Или шкаф:

Боковина — деталь.
Петлевой узел — соединение фасада с корпусом.
Собранный выдвижной ящик — сборочная единица.
Шкаф — изделие.

Для самостоятельного изготовления мебели это особенно важно, потому что раскрой выполняется по отдельным деталям, сборка идёт по узлам и сборочным единицам, а результатом становится готовое изделие.

Если научиться видеть эту структуру, даже сложный мебельный чертёж становится значительно понятнее.

Поделиться статьей
