На мебельных чертежах рядом с изображением детали или всего изделия можно встретить обозначения 1:5, 1:10, 1:20, 1:25. Это масштаб — отношение размера изображения на чертеже к реальному размеру предмета.
Масштаб нужен потому, что шкаф высотой 2200 мм, стол длиной 1400 мм или большой стеллаж невозможно изобразить на обычном листе бумаги в натуральную величину. Поэтому изделие уменьшают, сохраняя его пропорции.
Например, при масштабе 1:10 каждый 1 мм на правильно напечатанном чертеже соответствует 10 мм реального изделия. Деталь длиной 800 мм на таком чертеже будет иметь длину 80 мм.
Но при чтении современного мебельного проекта есть важное правило:
Если на чертеже указан размер числом, использовать нужно именно это число. Измерять деталь линейкой на экране или распечатке следует только в специальных случаях, потому что изображение могло быть масштабировано.
Разберём, что означают масштабы 1:5, 1:10, 1:20 и 1:25, как переводить размеры с чертежа в реальные, как выполнять обратный расчёт и почему масштаб изображения на мониторе может не совпадать с масштабом самого чертежа.
Что такое масштаб чертежа
Масштаб показывает, во сколько раз изображение предмета:
- уменьшено;
- увеличено;
- либо соответствует натуральному размеру.
Например:
М 1:10
означает, что предмет изображён в десять раз меньше своего настоящего размера.
Если на бумажном чертеже линия имеет длину:
50 мм,
то реальная деталь при масштабе 1:10 имеет размер:
50 × 10 = 500 мм.
Как читать запись масштаба
Запись:
1:5
читается:
один к пяти.
Это означает:
1 единица на чертеже = 5 единиц в реальности.
Единица может быть любой, если сравниваются одинаковые единицы измерения.
Например:
1 мм на чертеже = 5 мм в реальности.
Или:
10 мм на чертеже = 50 мм в реальности.
Что означает масштаб 1:1
1:1 — натуральная величина.
Изображение имеет тот же размер, что и реальный предмет.
Например, отверстие диаметром 8 мм на правильно напечатанном чертеже 1:1 действительно будет иметь диаметр 8 мм.
Такой масштаб удобен для:
- небольших деталей;
- шаблонов;
- сложных профилей;
- схем сверления;
- отдельных соединений.
Для целого шкафа или стола масштаб 1:1 практически неудобен из-за большого размера изображения.
Что означает масштаб 1:5
При масштабе:
1:5
изображение уменьшено в 5 раз.
То есть:
реальный размер = размер на чертеже × 5.
Пример:
На чертеже длина детали физически составляет:
120 мм.
Тогда:
120 × 5 = 600 мм.
Реальная деталь имеет длину:
600 мм.
Пример масштаба 1:5 для мебели
Допустим, изображена тумба:
- ширина — 500 мм;
- высота — 700 мм;
- глубина — 400 мм.
При масштабе 1:5 на бумаге её габариты будут:
500 ÷ 5 = 100 мм
700 ÷ 5 = 140 мм
400 ÷ 5 = 80 мм
То есть изображение тумбы займёт примерно:
100 × 140 мм на фронтальном виде.
Что означает масштаб 1:10
Это один из самых понятных масштабов для расчёта.
1 мм на чертеже = 10 мм в реальности.
Чтобы получить реальный размер:
размер на чертеже × 10.
Например:
75 мм × 10 = 750 мм.
Пример: стол в масштабе 1:10
Настоящий стол:
1200 × 700 мм.
На виде сверху в масштабе 1:10 он будет:
120 × 70 мм.
Если высота стола:
750 мм,
на фронтальном виде она будет:
75 мм.
Что означает масштаб 1:20
При масштабе:
1:20
предмет уменьшен в 20 раз.
Формула:
реальный размер = размер изображения × 20.
Например:
На чертеже шкаф имеет высоту:
110 мм.
В реальности:
110 × 20 = 2200 мм.
Когда удобен масштаб 1:20
Он подходит для изображения:
- шкафов;
- гардеробных;
- больших стеллажей;
- комплектов мебели;
- общей компоновки.
Отдельные небольшие детали при таком масштабе становятся слишком маленькими, поэтому для них часто делают дополнительные изображения в более крупном масштабе.
Что означает масштаб 1:25
При масштабе:
1:25
один миллиметр на чертеже соответствует:
25 мм в реальности.
Например:
40 мм × 25 = 1000 мм.
Или:
80 мм × 25 = 2000 мм.
Такой масштаб удобен для достаточно крупных изделий или общей компоновки мебели.

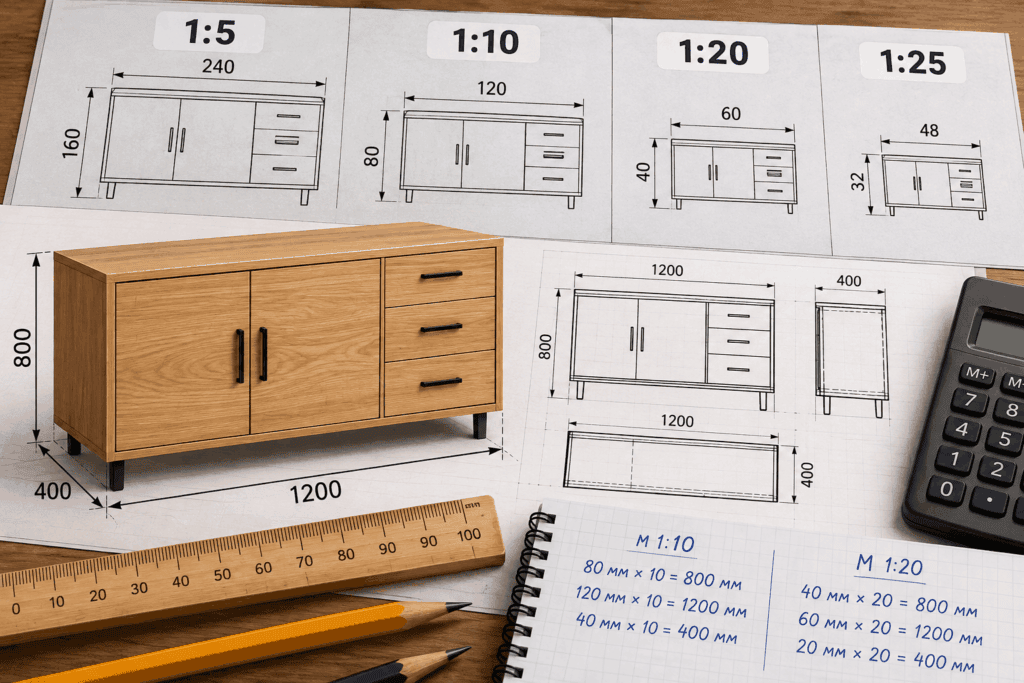

Таблица масштабов
| Масштаб | 1 мм на чертеже соответствует | Реальный размер детали 1000 мм на чертеже |
|---|---|---|
| 1:1 | 1 мм | 1000 мм |
| 1:2 | 2 мм | 500 мм |
| 1:5 | 5 мм | 200 мм |
| 1:10 | 10 мм | 100 мм |
| 1:20 | 20 мм | 50 мм |
| 1:25 | 25 мм | 40 мм |
| 1:50 | 50 мм | 20 мм |
Чем больше второе число, тем меньше изображение на листе.
Как перевести размер с чертежа в реальный
Используйте простую формулу:
Реальный размер = размер на чертеже × знаменатель масштаба
Например, масштаб:
1:10
Измеренная линия:
63 мм.
Получаем:
63 × 10 = 630 мм.
Реальный размер:
630 мм.
Пример для масштаба 1:5
На бумаге:
86 мм.
Масштаб:
1:5.
Расчёт:
86 × 5 = 430 мм.
Ответ:
430 мм.
Пример для масштаба 1:20
Измерили линейкой:
45 мм.
Масштаб:
1:20.
Расчёт:
45 × 20 = 900 мм.
Реальный размер:
900 мм.
Пример для масштаба 1:25
На чертеже:
32 мм.
Получаем:
32 × 25 = 800 мм.
Реальный размер детали:
800 мм.
Как сделать обратный расчёт
Иногда известен настоящий размер, а нужно понять, каким он должен быть на чертеже.
Тогда формула обратная:
Размер на чертеже = реальный размер ÷ знаменатель масштаба
Пример для 1:10
Реальная столешница:
1400 мм.
Масштаб:
1:10.
Расчёт:
1400 ÷ 10 = 140 мм.
На бумаге столешница должна иметь длину:
140 мм.
Пример для 1:20
Высота шкафа:
2400 мм.
На чертеже 1:20:
2400 ÷ 20 = 120 мм.
Пример для 1:25
Ширина шкафа:
1000 мм.
Расчёт:
1000 ÷ 25 = 40 мм.
На правильно напечатанном изображении:
40 мм.
Самое важное правило: размерное число важнее масштаба
Представьте, что на чертеже над столешницей написано:
1200 мм.
При этом масштаб указан:
1:10.
Вы измерили столешницу линейкой на своей распечатке и получили:
117 мм, хотя ожидали 120 мм.
Для изготовления нужно использовать:
1200 мм
а не пересчитывать 117 мм.
Почему?
Потому что лист мог быть:
- уменьшен при печати;
- растянут;
- преобразован в изображение;
- вставлен в документ;
- автоматически подогнан под страницу.
Размерное число является исходной информацией чертежа.
Почему нельзя измерять чертёж на экране
На мониторе масштаб технического изображения почти никогда не соответствует физическому масштабу.
Один и тот же PDF можно открыть:
- на смартфоне;
- ноутбуке;
- мониторе 27 дюймов;
- планшете.
Изображение везде будет иметь разный физический размер.
Кроме того, пользователь может установить:
50%
100%
125%
200%.
Поэтому надпись:
М 1:10
не означает, что изображение на экране прямо сейчас действительно отображается физически в масштабе 1:10.
Масштаб чертежа и увеличение PDF — разные вещи
Допустим, документ создан в масштабе:
1:10.
Вы увеличили PDF до:
200%.
Сам исходный чертёж всё ещё обозначен как 1:10.
Но изображение на вашем экране физически стало вдвое больше.
Поэтому линейка, приложенная к монитору, уже ничего полезного не покажет.
Что происходит при печати
При правильной печати физический масштаб можно сохранить.
Но только если программа не изменяет размер страницы.
Особенно опасны настройки:
- «Вписать»;
- «Подогнать к странице»;
- «Fit to page»;
- автоматическое уменьшение;
- пользовательский масштаб.
Если исходный документ рассчитан на печать без масштабирования, обычно требуется режим:
100% / Actual size / Реальный размер.
Но конкретный способ зависит от PDF и формата листа.
Как проверить, правильно ли напечатан чертёж
Лучший способ — наличие контрольного размера.
Например, на листе указана линия:
100 мм.
После печати измерьте её линейкой.
Если получилось:
100 мм,
масштаб печати сохранён.
Если:
96 мм
или:
103 мм,
лист был масштабирован.
Такой способ гораздо надёжнее попытки проверить размер случайной мебельной детали.
Можно ли измерять чертёж линейкой
Можно, но только если одновременно выполнены условия:
- масштаб указан;
- документ предназначен для такого использования;
- лист напечатан в правильном размере;
- масштаб печати проверен контрольным размером;
- искомый размер не указан непосредственно числом.
Для обычного мебельного проекта измерение линейкой должно быть скорее вспомогательным способом, а не основным.
Что делать, если размер уже указан
Ничего пересчитывать не нужно.
Например:
На детали написано:
650 мм.
Рядом:
М 1:10.
Для изготовления берите:
650 мм.
Не нужно:
- измерять линию;
- получать 65 мм;
- умножать обратно на десять.
Масштаб здесь нужен для правильного изображения детали на листе, а размерное число уже содержит необходимую информацию.
Масштаб не меняет реальные размеры
Это простое, но важное правило.
Один и тот же шкаф можно нарисовать:
1:5
1:10
1:20
1:25.
Настоящий шкаф от этого не меняется.
Если его ширина:
1000 мм,
то она всегда остаётся:
1000 мм.
Меняется только размер изображения.
Пример одного шкафа в разных масштабах
Реальный шкаф:
1000 × 500 × 2000 мм.
Масштаб 1:5
Изображение фронтального вида:
200 × 400 мм.
Масштаб 1:10
100 × 200 мм.
Масштаб 1:20
50 × 100 мм.
Масштаб 1:25
40 × 80 мм.
Размер самого шкафа всегда одинаковый.
Почему на одном чертеже бывают разные масштабы
Это нормально.
Например, общий шкаф может быть изображён:
М 1:20.
А маленький узел крепления:
М 1:2.
Отдельная сложная деталь:
М 1:5.
Почему?
Потому что на общем виде мелкие элементы невозможно нормально рассмотреть.
Поэтому их показывают крупнее.
Как понять, к какому изображению относится масштаб
Не следует автоматически считать, что одно обозначение масштаба относится ко всему документу.
Масштаб может быть указан:
- в основной надписи;
- рядом с конкретным видом;
- под отдельной деталью;
- возле увеличенного узла.
Если рядом с конкретной схемой указан отдельный масштаб, именно он относится к этому изображению.
Пример разных масштабов на одном листе
Допустим:
Общий вид шкафа
1:20
Боковина
1:10
Узел крепления петли
1:2
Это не ошибка.
Наоборот, так информация становится удобнее для чтения.
Что означает увеличенный масштаб
Не все масштабы начинаются с единицы слева.
Например:
2:1
означает, что изображение в два раза больше реальной детали.
Так делают для очень маленьких элементов.
Например, реальная деталь имеет размер:
10 мм.
В масштабе:
2:1
на чертеже она будет:
20 мм.
Уменьшающие и увеличивающие масштабы
Условно:
Натуральный
1:1
Уменьшающие
1:2
1:5
1:10
1:20
1:25
Увеличивающие
2:1
5:1
и другие.
В мебельных проектах чаще всего встречается именно уменьшение.
Как читать масштаб вместе с видами
Допустим, шкаф показан:
- спереди;
- сверху;
- сбоку.
Если все три проекции выполнены в:
1:10,
то соответствующие размеры на листе уменьшены одинаково.
Например реальный шкаф:
ширина 1000 мм
глубина 500 мм
высота 2000 мм.
Получаем:
Спереди
100 × 200 мм.
Сверху
100 × 50 мм.
Сбоку
50 × 200 мм.
О том, как сопоставлять сами проекции, подробнее рассказано в статье «Виды на мебельном чертеже: вид спереди, сверху и сбоку — как их читать».
Масштаб и размеры мебели — не одно и то же
Масштаб отвечает на вопрос:
во сколько раз уменьшено или увеличено изображение?
Размер отвечает:
какова настоящая длина, ширина, глубина или высота детали?
Не смешивайте эти понятия.
Например:
М 1:10
не означает, что мебель имеет какие-то определённые размеры.
Это только способ её изображения.
Как читать размеры мебели
В большинстве проектов габариты указываются непосредственно числами:
1200 × 600 × 750 мм.
Обычно речь идёт о ширине, глубине и высоте в принятом для конкретного проекта порядке.
Подробнее этот вопрос разобран в статье «Как читать размеры мебели: ширина, высота и глубина».
Как перевести масштаб 1:10 в натуральную величину
Очень просто:
умножить измеренный размер на 10.
Например:
28 мм → 280 мм
45 мм → 450 мм
72 мм → 720 мм
120 мм → 1200 мм
Как перевести масштаб 1:20
Умножаем на 20:
25 мм → 500 мм
40 мм → 800 мм
50 мм → 1000 мм
100 мм → 2000 мм
Как перевести масштаб 1:25
Умножаем на 25:
20 мм → 500 мм
40 мм → 1000 мм
60 мм → 1500 мм
80 мм → 2000 мм
У масштаба 1:25 удобно помнить:
4 см на бумаге = 1 м в реальности.
Потому что:
40 мм × 25 = 1000 мм.
Как перевести масштаб 1:5
Умножаем на 5:
20 мм → 100 мм
50 мм → 250 мм
100 мм → 500 мм
200 мм → 1000 мм
Здесь удобно помнить:
20 см на чертеже = 1 м в реальности.
Быстрая таблица пересчёта
| На чертеже | 1:5 | 1:10 | 1:20 | 1:25 |
|---|---|---|---|---|
| 10 мм | 50 мм | 100 мм | 200 мм | 250 мм |
| 20 мм | 100 мм | 200 мм | 400 мм | 500 мм |
| 30 мм | 150 мм | 300 мм | 600 мм | 750 мм |
| 40 мм | 200 мм | 400 мм | 800 мм | 1000 мм |
| 50 мм | 250 мм | 500 мм | 1000 мм | 1250 мм |
| 100 мм | 500 мм | 1000 мм | 2000 мм | 2500 мм |
Как определить масштаб, если известен реальный размер
Иногда известны:
- размер объекта;
- размер его изображения.
Тогда можно вычислить масштаб.
Допустим:
реальный шкаф:
2000 мм,
на чертеже:
100 мм.
Делим:
2000 ÷ 100 = 20.
Получаем:
1:20.
Ещё один пример
Настоящая столешница:
1200 мм.
На бумаге:
120 мм.
Расчёт:
1200 ÷ 120 = 10.
Масштаб:
1:10.
Что делать, если получается странное значение
Например:
реальная деталь — 1000 мм;
на распечатке — 47 мм.
Получаем примерно:
1:21,3.
Это может означать, что:
- лист был масштабирован при печати;
- вы измеряете изображение с полями или перспективой;
- исходный файл был изменён;
- физическое измерение вообще не предназначено для определения размера.
Если на чертеже есть размерные числа — используйте их.
Размеры на фотографии и рендере
Фотография мебели не имеет технического масштаба в обычном смысле.
Даже если известна ширина изображения, перспективное искажение делает измерение деталей ненадёжным.
Ближняя ножка визуально будет:
- больше;
- дальше расположенная — меньше.
Поэтому вычислять размеры мебели линейкой по фотографии нельзя без специальной методики.
Перспективный рендер тоже нельзя измерять как чертёж
Реалистичная визуализация нужна для понимания:
- внешнего вида;
- формы;
- цвета;
- расположения элементов.
Для размеров используются:
- ортогональные виды;
- размерные схемы;
- чертежи;
- список деталей.
То же относится к изображениям проектов на сайтах.
Масштаб и карта раскроя
На карте раскроя изображение листа материала также может быть уменьшено.
Но размеры деталей должны определяться не длиной прямоугольника на мониторе, а указанными значениями.
Например:
800 × 300 мм
остаётся деталью 800 × 300 мм независимо от того, какого размера прямоугольник отображается на экране.
Подробнее — «Что такое карта раскроя и как правильно её читать».
Нужно ли учитывать масштаб при переносе размеров на древесину
Если размеры уже подписаны — нет.
Например, на чертеже 1:10 написано:
450 мм.
На заготовке откладываем:
450 мм.
А не:
45 мм.
Масштаб относится к изображению, а не к реальной детали.
О правильной разметке подробнее — «Как правильно перенести размеры с чертежа на заготовку».
Пример полной задачи
На чертеже указано:
М 1:20.
Вы измерили ширину шкафа:
60 мм.
Размерного числа рядом нет.
При условии, что лист распечатан правильно:
60 × 20 = 1200 мм.
Высота изображения:
105 мм.
Получаем:
105 × 20 = 2100 мм.
Реальные габариты:
1200 × 2100 мм по ширине и высоте.
Но если на чертеже уже написано:
1196 мм,
использовать нужно именно:
1196 мм,
а не приблизительный результат измерения линейкой.
Почему может появиться небольшая разница
Даже при нормальной печати измерение линейкой не является абсолютно точным.
Причины:
- толщина линии;
- погрешность принтера;
- качество бумаги;
- точность линейки;
- округление;
- небольшая деформация листа.
Поэтому масштабное измерение лучше использовать для:
- проверки;
- понимания;
- восстановления отсутствующего размера только при необходимости.
А для изготовления предпочтительны размерные числа.
Как не запутаться в масштабе
Запомните всего две формулы.
Из чертежа в реальность
× число после двоеточия
Для 1:10:
× 10
Для 1:20:
× 20
Из реальности в чертёж
÷ число после двоеточия
Для 1:10:
÷ 10
Для 1:20:
÷ 20
Этого достаточно для большинства бытовых мебельных чертежей.
Частые ошибки
Делить вместо умножения
Если чертёж 1:10 уже уменьшен, для восстановления натурального размера измерение нужно умножить на 10.
Умножать размерное число
Если рядом с линией уже написано:
600 мм,
это обычно и есть реальный размер.
Не нужно превращать его в:
6000 мм из-за масштаба 1:10.
Измерять изображение на мониторе
Размер на экране зависит от увеличения и диагонали дисплея.
Печатать с функцией «Вписать»
Она может изменить физический масштаб.
Считать весь лист выполненным в одном масштабе
Отдельные узлы могут иметь собственный масштаб.
Путать 1:5 и 5:1
Это противоположные ситуации.
1:5 — уменьшение в пять раз.
5:1 — увеличение в пять раз.
Использовать фотографию вместо чертежа
Перспектива нарушает соотношение размеров.
Игнорировать указанное размерное число
Именно оно обычно имеет приоритет при изготовлении.
Как читать мебельный чертёж с масштабом пошагово
1. Найдите обозначение масштаба.
Например:
1:10.
2. Проверьте, относится ли оно ко всему изображению или только к отдельному виду.
3. Найдите размерные числа.
Используйте их в первую очередь.
4. Не измеряйте экран линейкой.
5. Если размер отсутствует и необходимо измерение — используйте правильно распечатанный лист.
6. Проверьте масштаб печати контрольным размером.
7. Измерьте нужную линию.
8. Умножьте её на знаменатель масштаба.
9. Перед раскроем сопоставьте результат с соседними размерами.
Так вероятность ошибки значительно уменьшается.
FAQ: масштаб мебельного чертежа
Что означает масштаб 1:10 на чертеже?
Изображение уменьшено в десять раз. 1 мм на правильно напечатанном чертеже соответствует 10 мм реального предмета.
Что означает масштаб 1:5?
Предмет изображён в пять раз меньше настоящего размера. Для получения реального размера измерение нужно умножить на 5.
Что означает масштаб 1:20?
Изображение уменьшено в 20 раз. Например, 50 мм на правильно напечатанном чертеже соответствуют 1000 мм в реальности.
Что означает масштаб 1:25?
Один миллиметр на чертеже соответствует 25 мм реального размера.
Что означает масштаб 1:1?
Предмет показан в натуральную величину.
Как перевести масштаб 1:10 в реальные размеры?
Измеренный размер нужно умножить на 10.
Как перевести масштаб 1:20?
Умножить на 20.
Как перевести масштаб 1:25?
Умножить на 25.
Как перевести реальный размер в масштаб 1:10?
Разделить реальный размер на 10.
Деталь 800 мм в масштабе 1:10 — сколько это?
80 мм на правильно выполненном чертеже.
Один метр в масштабе 1:20 — сколько?
1000 ÷ 20 = 50 мм.
Один метр в масштабе 1:25 — сколько?
1000 ÷ 25 = 40 мм.
Один метр в масштабе 1:5 — сколько?
1000 ÷ 5 = 200 мм.
Нужно ли умножать цифры, написанные на размерной линии?
Нет. Если указано «800 мм», это обычно уже настоящий размер детали. Масштабировать нужно физический размер изображения, а не размерное число.
Можно ли измерять чертёж линейкой?
Да, если лист напечатан в правильном масштабе и нет готового размерного числа. Для изготовления предпочтительнее использовать непосредственно указанные размеры.
Можно ли измерять чертёж на экране?
Обычно нет. Размер изображения зависит от масштаба просмотра и устройства.
Почему чертёж 1:10 на экране не соответствует линейке?
Потому что обозначение 1:10 относится к исходному техническому изображению, а браузер или программа дополнительно масштабируют его для отображения.
Как правильно распечатать чертёж в масштабе?
Если исходный документ подготовлен для масштабной печати, обычно требуется печать в натуральном размере без автоматической подгонки. После печати лучше проверить контрольный размер.
Что значит 2:1?
Изображение увеличено в два раза относительно реальной детали.
Может ли на одном листе быть несколько масштабов?
Да. Например, общий вид может быть 1:20, отдельная деталь — 1:5, а небольшой узел — 2:1.
Какой масштаб чаще используют для мебели?
Выбор зависит от размеров изделия и формата листа. Для мебели удобно встречать 1:5, 1:10, 1:20, 1:25 и другие масштабы.
Что важнее — масштаб или размерное число?
Для изготовления — указанное размерное число. Масштаб прежде всего определяет размер изображения на листе.
Главное
Принцип чтения масштаба очень простой:
1:5 — изображение меньше реальности в 5 раз.
1:10 — в 10 раз.
1:20 — в 20 раз.
1:25 — в 25 раз.
Если приходится восстанавливать настоящий размер по правильно напечатанному чертежу:
реальный размер = измерение на чертеже × масштаб.
Например:
42 мм при 1:10 = 420 мм.
42 мм при 1:20 = 840 мм.
42 мм при 1:25 = 1050 мм.
Но при работе с мебельным проектом главное правило ещё проще:
Если размер уже указан числом — используйте указанное значение, а не измерение изображения.
Не прикладывайте линейку к монитору, не пересчитывайте уже подписанные размеры и внимательно проверяйте масштаб отдельных видов. Тогда обозначения 1:5, 1:10 или 1:20 перестают выглядеть сложными и становятся обычным инструментом чтения чертежа.
