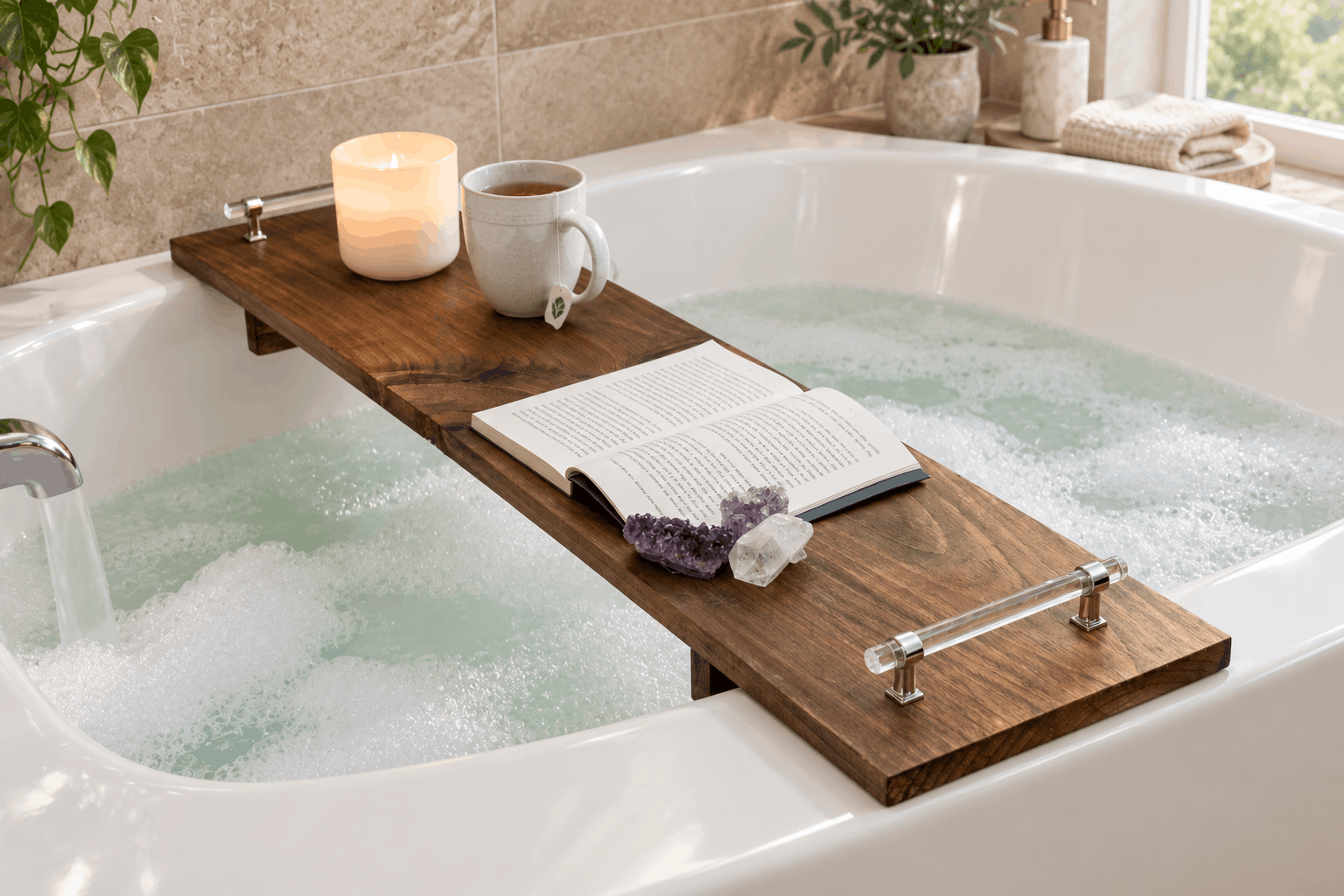

Столик-полка для ванны своими руками

Материал	Характеристика	Количество	Примечание
Доска для столика-полки	19,05 × 234,95 × 1828,8 мм	1 шт.	Фактическое стандартное сечение американской доски 1×10; длина заготовки по списку автора.
Рейка для нижних упоров	19,05 × 38,1 × 1219,2 мм	1 шт.	Фактическое стандартное сечение американской рейки 1×2. Упоры устанавливаются на ребро.
Карманные саморезы	31,75 мм, с покрытием для влажных условий	4 шт.	По два на каждый упор; подобрать под фактическую толщину древесины.
Мебельные ручки с крепежом	Длина ручки в примере около 139,7 мм	2 шт.	Межосевое расстояние отверстий измерить по выбранным ручкам; оно не равно общей длине.
Морилка	Выбранный оттенок	По расходу	Автор использует оттенок Provincial.
Защитный лак	Яхтный или уретановый лак для влажных условий	По расходу	Совместимый с морилкой; соблюдать инструкцию производителя.
Кисть и ткань для морилки	Для нанесения покрытия	По 1 шт.	Подходящие для выбранных составов.
Шлифовальные материалы	Для древесины	По расходу	Зернистость подобрать по состоянию досок и требованиям покрытия.

Материал

Характеристика

Количество

Примечание

Доска для столика-полки

19,05 × 234,95 × 1828,8 мм

1 шт.

Фактическое стандартное сечение американской доски 1×10; длина заготовки по списку автора.

Рейка для нижних упоров

19,05 × 38,1 × 1219,2 мм

1 шт.

Фактическое стандартное сечение американской рейки 1×2. Упоры устанавливаются на ребро.

Карманные саморезы

31,75 мм, с покрытием для влажных условий

4 шт.

По два на каждый упор; подобрать под фактическую толщину древесины.

Мебельные ручки с крепежом

Длина ручки в примере около 139,7 мм

2 шт.

Межосевое расстояние отверстий измерить по выбранным ручкам; оно не равно общей длине.

Морилка

Выбранный оттенок

По расходу

Автор использует оттенок Provincial.

Защитный лак

Яхтный или уретановый лак для влажных условий

По расходу

Совместимый с морилкой; соблюдать инструкцию производителя.

Кисть и ткань для морилки

Для нанесения покрытия

По 1 шт.

Подходящие для выбранных составов.

Шлифовальные материалы

Для древесины

По расходу

Зернистость подобрать по состоянию досок и требованиям покрытия.

Деталь	Кол-во	Длина	Ширина	Толщина	Угол	Примечание
Основание столика-полки	1	965.2	234.95	19.05	90	Длину подобрать по ширине ванны с надёжным опиранием на оба борта.
Нижние поперечные упоры	2	234.95	38.1	19.05	90	Установить на ребро снизу поперёк основания. При другой ширине основания изменить длину упоров.

Деталь

Кол-во

Длина

Ширина

Толщина

Угол

Примечание

Основание столика-полки

965.2

234.95

19.05

Длину подобрать по ширине ванны с надёжным опиранием на оба борта.

Нижние поперечные упоры

234.95

38.1

19.05

Установить на ребро снизу поперёк основания. При другой ширине основания изменить длину упоров.

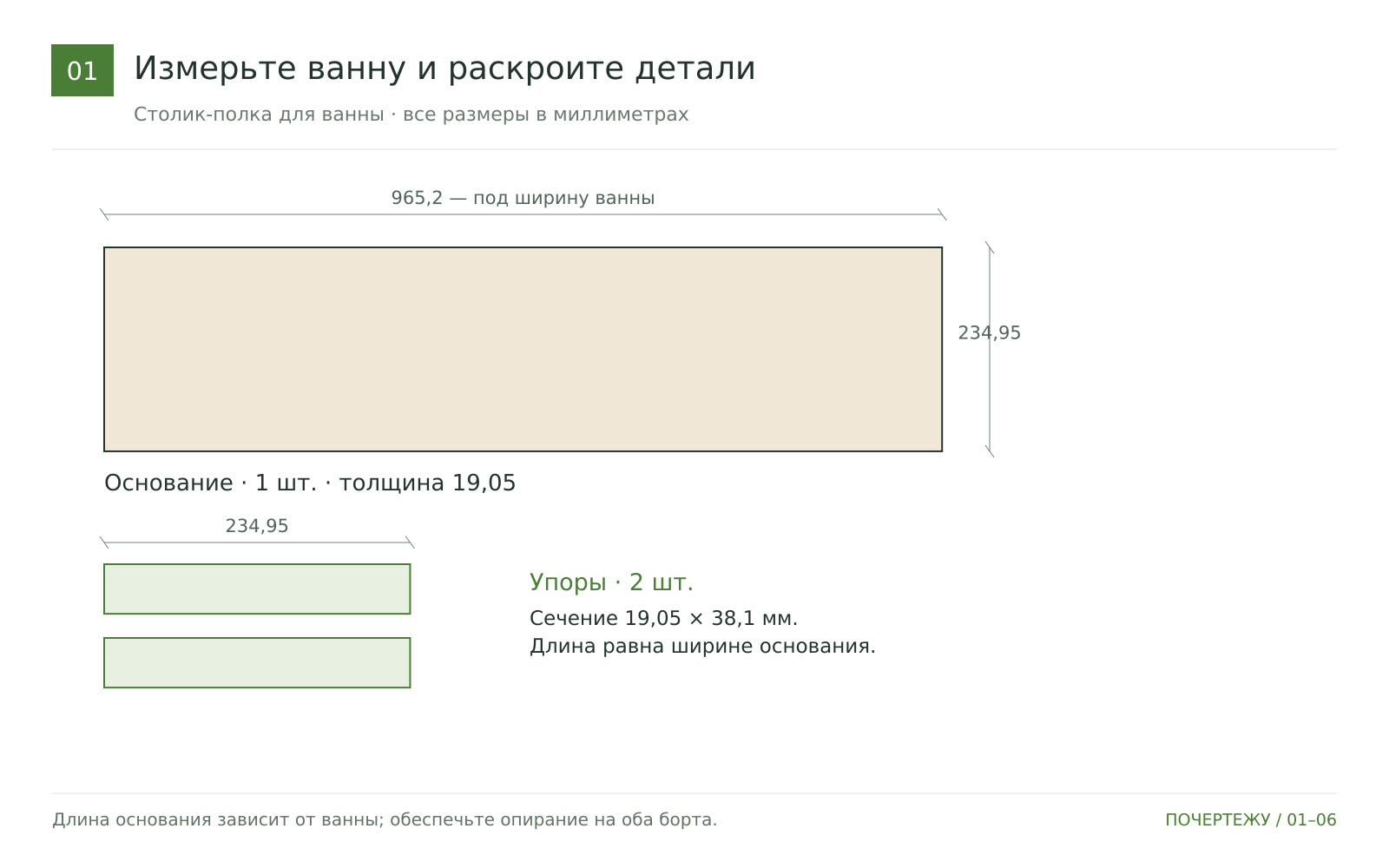

Измерьте ванну и раскроите детали

Измерьте наружную ширину ванны и расстояние между внутренними краями её бортов в месте установки. Отпилите основание длиной 965,2 мм либо по размеру своей ванны. Подготовьте два упора длиной 234,95 мм.

Совет: Столик-полка должен уверенно лежать на обоих бортах. Размеры сечений приведены для стандартных строганых американских досок; перед раскроем измерьте свои заготовки.

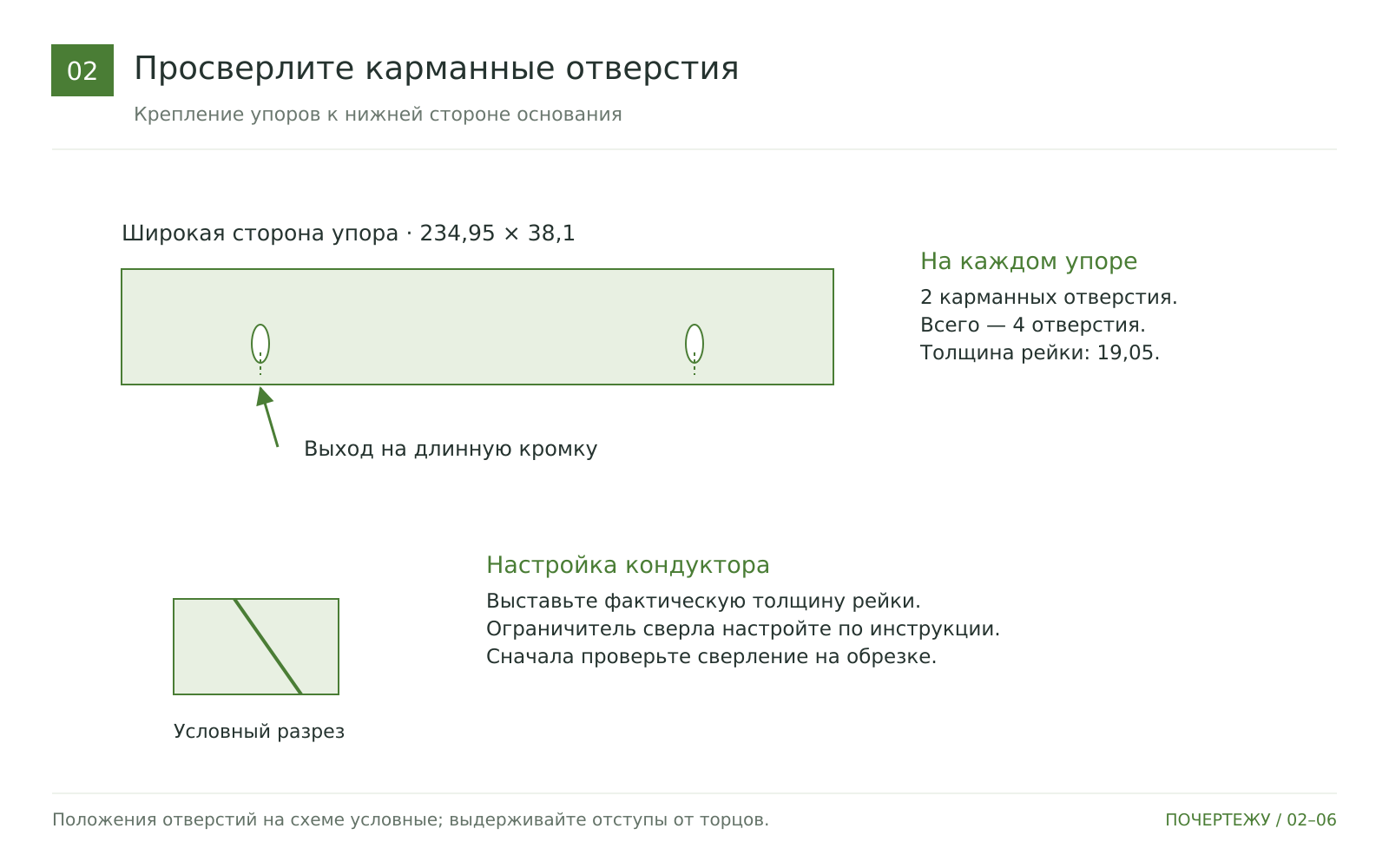

Просверлите карманные отверстия

На широкой стороне каждого упора выполните два карманных отверстия с выходом на одну длинную кромку. Через них упор будет крепиться на ребро к нижней поверхности основания.

Совет: Настройте кондуктор и ограничитель по фактической толщине рейки. Проверьте настройку на обрезке, чтобы саморез не вышел на верх столика-полки.

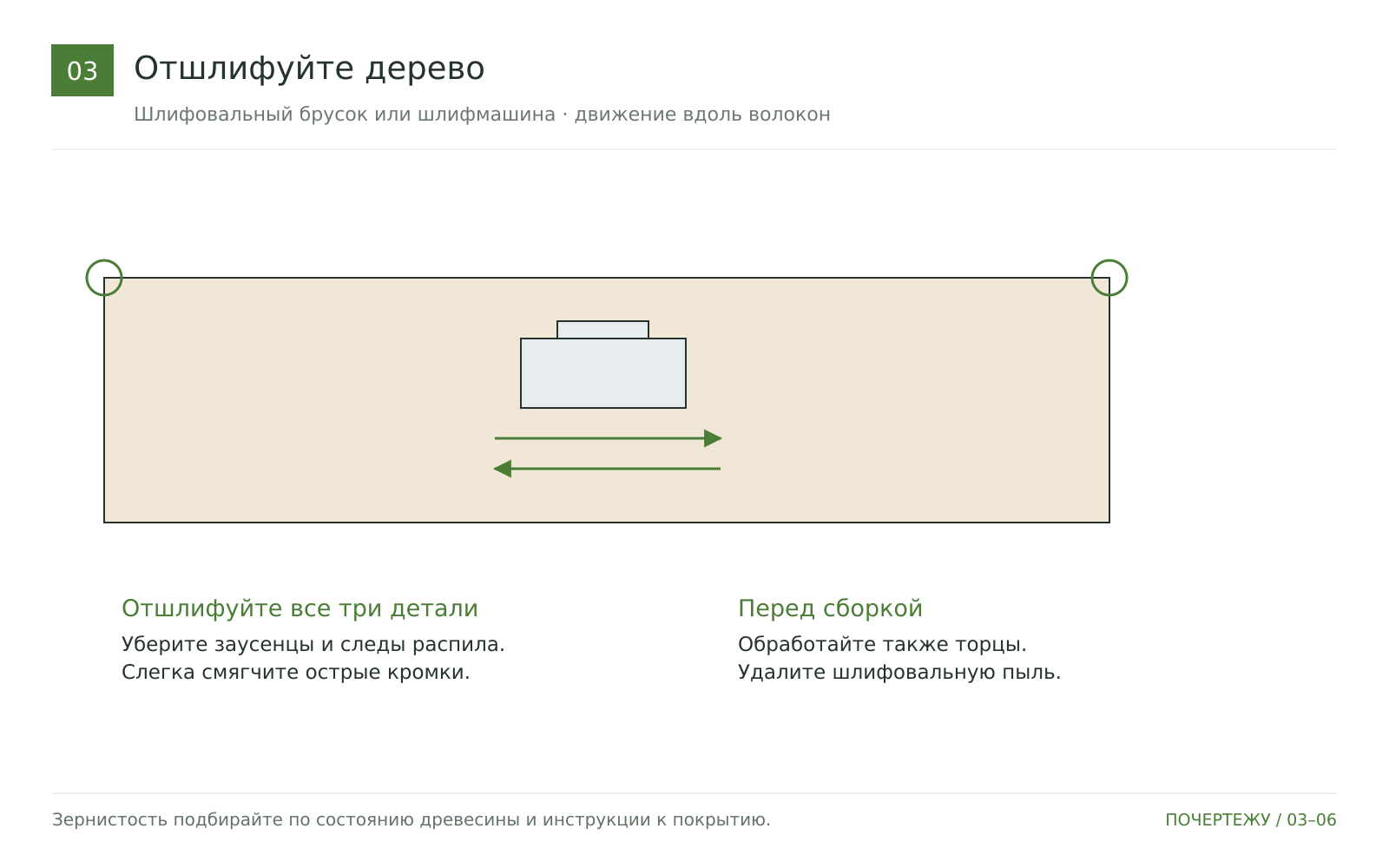

Отшлифуйте дерево

Отшлифуйте основание и оба упора, удалите заусенцы после распила и слегка смягчите острые кромки. Уберите шлифовальную пыль.

Совет: Уделите внимание торцам, кромкам и местам контакта с бортами ванны.

Прикрепите нижние упоры

Положите основание нижней стороной вверх. Установите упоры на ребро поперёк столика-полки. В авторском примере они расположены примерно в 152,4 мм от каждого конца. Уточните положение по своей ванне, зафиксируйте струбцинами и закрепите каждый упор двумя карманными саморезами длиной 31,75 мм.

Совет: Упоры должны находиться внутри чаши возле бортов и ограничивать боковое смещение. Отступ 152,4 мм ориентировочный: сначала примерьте конструкцию на ванне.

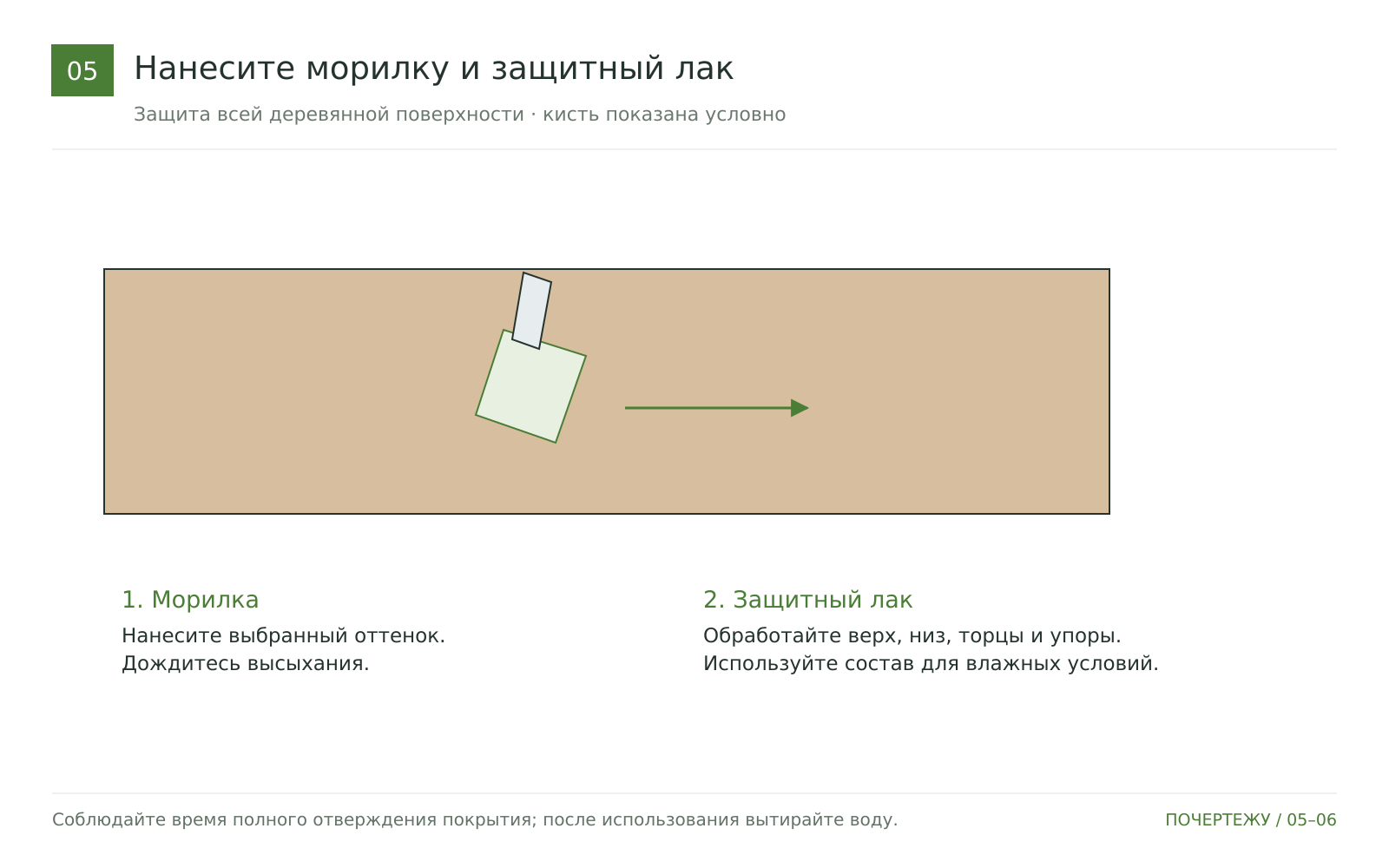

Нанесите морилку и защитный лак

Нанесите морилку выбранного цвета; у автора это Provincial. После высыхания покройте столик-полку совместимым яхтным или уретановым лаком для влажных условий. Обработайте верх, низ, торцы и упоры.

Совет: Количество слоёв, межслойную обработку и срок полного отверждения определяйте по инструкции покрытия. Не оставляйте столик-полку в воде и вытирайте его после использования.

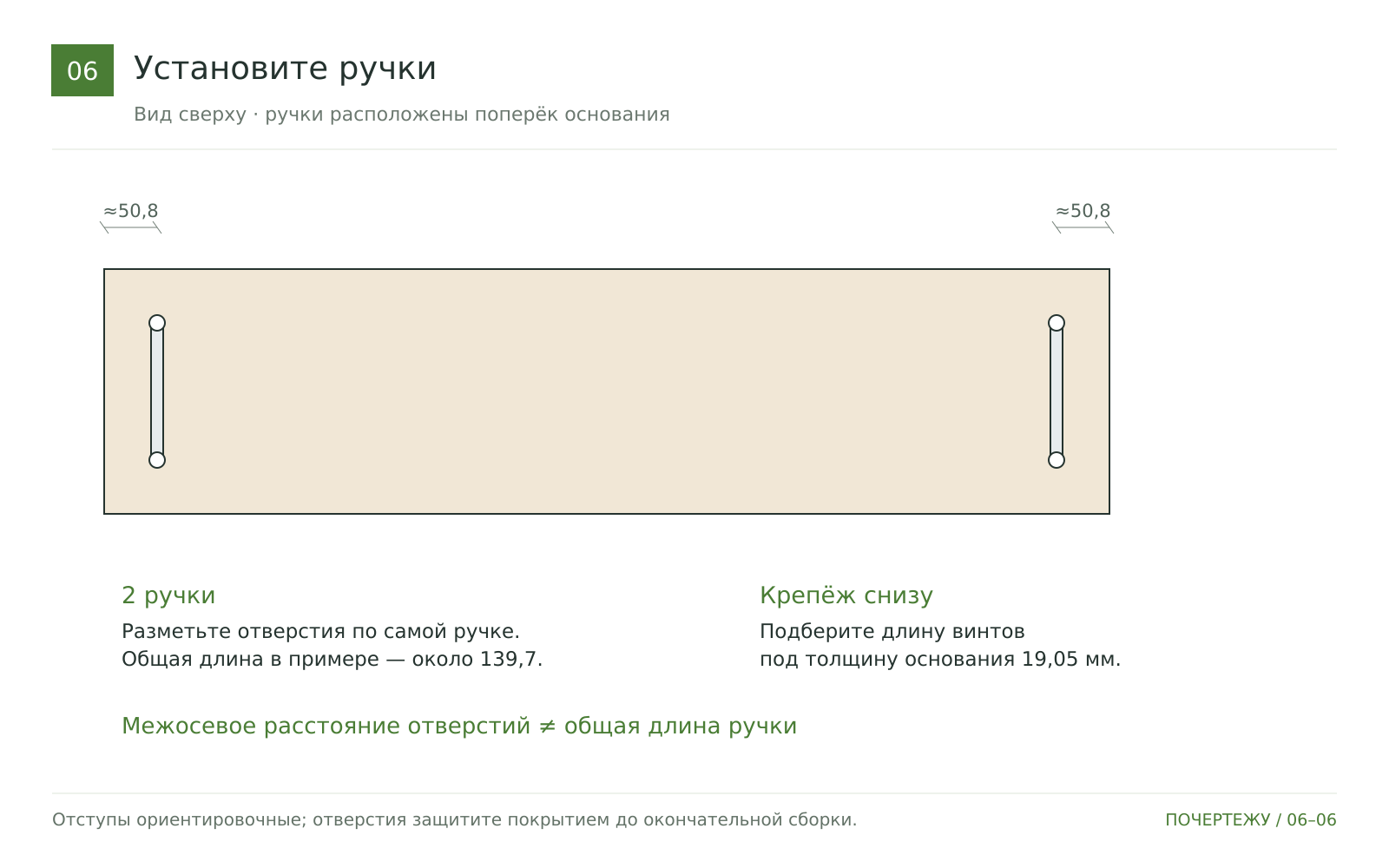

Установите ручки

Разметьте две ручки, ориентируясь на отступ около 50,8 мм от каждого конца столика-полки. Измерьте межосевое расстояние крепежа на самих ручках, просверлите отверстия и закрепите ручки штатными винтами. В примере общая длина ручек около 139,7 мм.

Совет: Подберите длину винтов под толщину основания. Защитите древесину внутри отверстий совместимым покрытием и дайте ему высохнуть перед окончательной сборкой.
