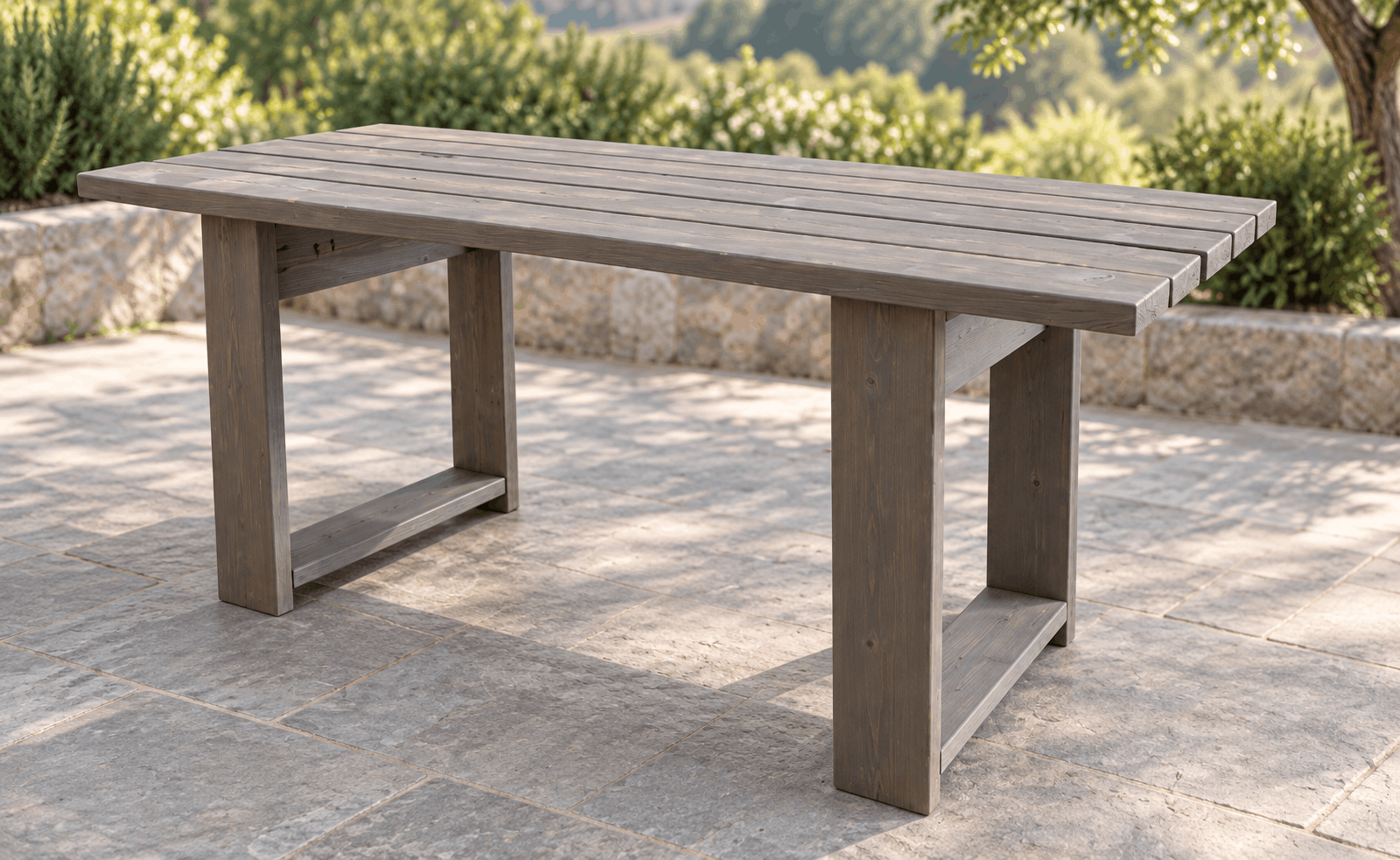

Уличный стол из досок своими руками

Материал	Характеристика	Количество	Примечание
Доска для наружных работ	38,1 × 139,7 × 2438,4 мм	5 шт.	Количество заготовок по списку автора. Проверить фактическое сечение и учесть пропилы.
Доска для наружных работ	38,1 × 139,7 × 3048 мм	1 шт.	Для деревянного варианта опор; сверить раскладку деталей до резки.
Доска для наружных работ	38,1 × 139,7 × 1828,8 мм	2 шт.	Заготовки по авторскому списку. При использовании металлических ножек нужен только материал столешницы.
Карманные саморезы для наружных работ	Blue-Kote, длина 50,8 мм по исходнику	1 коробка	Количество в коробке не задано. Для доски 38,1 мм проверить совместимость длины и настройки кондуктора на пробном соединении; в столешнице учитывать зазор и шайбу.
Шайбы-проставки	Толщина набора 3,175–6,35 мм	По числу соединений столешницы	Саморез проходит через отверстие шайбы. Выбрать наружное антикоррозионное исполнение и одинаковую толщину всех проставок.
Крепёж опор к столешнице	Саморезы для наружных работ	По схеме крепления	В исходнике длина отдельно не указана. Подобрать по толщине верхней перемычки и глубине захода в столешницу без выхода на лицевую сторону.
Шлифовальные материалы	Зернистость P150 и P220	По расходу	При необходимости использовать промежуточную зернистость; учитывать требования выбранного покрытия.
Защитное покрытие для дерева	Для наружной мебели	По площади и расходу производителя	Наносить на подготовленную древесину допустимой влажности, включая торцы.
Готовые металлические ножки — вариант	Порошковое покрытие, для наружного применения	4 шт., необязательно	Альтернатива двум деревянным опорам, а не дополнительный элемент. Высоту и крепёж подбирать по инструкции изготовителя.

Материал

Характеристика

Количество

Примечание

Доска для наружных работ

38,1 × 139,7 × 2438,4 мм

5 шт.

Количество заготовок по списку автора. Проверить фактическое сечение и учесть пропилы.

Доска для наружных работ

38,1 × 139,7 × 3048 мм

1 шт.

Для деревянного варианта опор; сверить раскладку деталей до резки.

Доска для наружных работ

38,1 × 139,7 × 1828,8 мм

2 шт.

Заготовки по авторскому списку. При использовании металлических ножек нужен только материал столешницы.

Карманные саморезы для наружных работ

Blue-Kote, длина 50,8 мм по исходнику

1 коробка

Количество в коробке не задано. Для доски 38,1 мм проверить совместимость длины и настройки кондуктора на пробном соединении; в столешнице учитывать зазор и шайбу.

Шайбы-проставки

Толщина набора 3,175–6,35 мм

По числу соединений столешницы

Саморез проходит через отверстие шайбы. Выбрать наружное антикоррозионное исполнение и одинаковую толщину всех проставок.

Крепёж опор к столешнице

Саморезы для наружных работ

По схеме крепления

В исходнике длина отдельно не указана. Подобрать по толщине верхней перемычки и глубине захода в столешницу без выхода на лицевую сторону.

Шлифовальные материалы

Зернистость P150 и P220

По расходу

При необходимости использовать промежуточную зернистость; учитывать требования выбранного покрытия.

Защитное покрытие для дерева

Для наружной мебели

По площади и расходу производителя

Наносить на подготовленную древесину допустимой влажности, включая торцы.

Готовые металлические ножки — вариант

Порошковое покрытие, для наружного применения

4 шт., необязательно

Альтернатива двум деревянным опорам, а не дополнительный элемент. Высоту и крепёж подбирать по инструкции изготовителя.

Деталь	Кол-во	Длина	Ширина	Толщина	Угол	Примечание
Доска столешницы	5	1828.8	139.7	38.1	90	Прямые торцы. Между досками четыре одинаковых зазора по 3,175–6,35 мм.
Ножка деревянной опоры	4	711.2	139.7	38.1	90	По две ножки на опору. Не требуется при выборе готовых металлических ножек.
Поперечная деталь опоры	6	508	139.7	38.1	90	По три детали на опору: верхняя горизонтальная, верхняя вертикальная под ней и нижняя горизонтальная. Не требуется для металлических ножек.

Деталь

Кол-во

Длина

Ширина

Толщина

Угол

Примечание

Доска столешницы

1828.8

139.7

38.1

Прямые торцы. Между досками четыре одинаковых зазора по 3,175–6,35 мм.

Ножка деревянной опоры

711.2

139.7

38.1

По две ножки на опору. Не требуется при выборе готовых металлических ножек.

Поперечная деталь опоры

508

139.7

38.1

По три детали на опору: верхняя горизонтальная, верхняя вертикальная под ней и нижняя горизонтальная. Не требуется для металлических ножек.

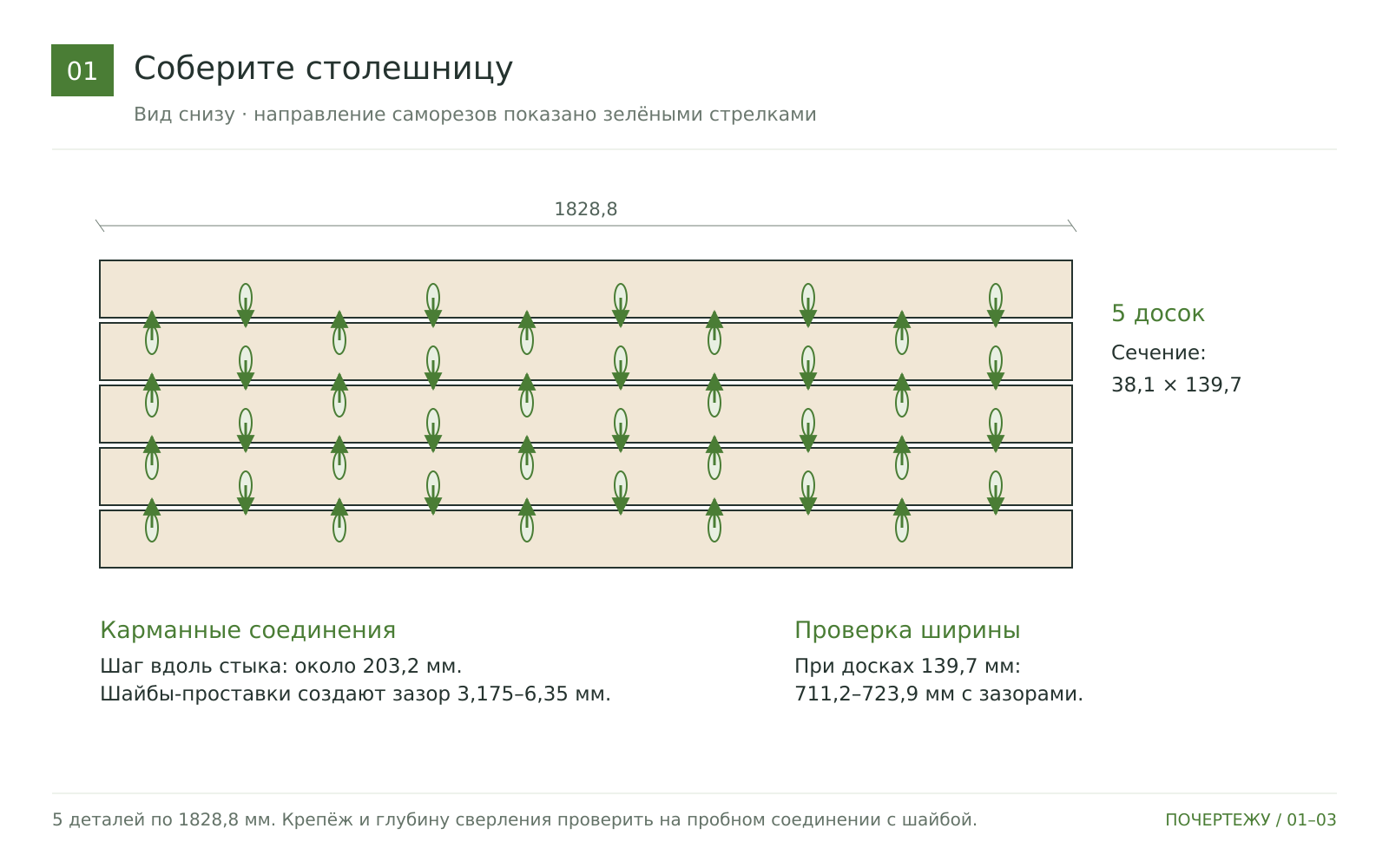

Раскроите и соедините столешницу

Отпилите пять досок длиной 1828,8 мм. Разложите их на ровной поверхности лицевой стороной вниз. Просверлите карманные отверстия с нижней стороны с шагом около 203,2 мм вдоль стыков, чередуя направления согласно схеме. Установите одинаковые шайбы-проставки между досками, оставляя зазоры 3,175–6,35 мм. Соедините доски саморезами: стержень каждого самореза должен проходить через отверстие соответствующей шайбы. Прижимайте детали струбцинами и контролируйте плоскость столешницы.

Совет: Для досок шириной 139,7 мм итоговая ширина — 711,2–723,9 мм. Авторская отметка ширины 749,3 мм в PDF не согласуется с сечением и заданными зазорами. Длину саморезов и глубину сверления проверить на обрезках с такой же проставкой.

Соберите две деревянные опоры

Подготовьте четыре ножки длиной 711,2 мм и шесть поперечин длиной 508 мм. Соберите две одинаковые опоры: по две ножки и три поперечины на каждую. По схеме установите верхнюю поперечину плашмя между ножками заподлицо с их верхними торцами; под ней разместите вторую поперечину на ребро. Нижнюю поперечину установите плашмя между ножками у основания. Соедините детали через карманные отверстия на внутренних или нижних поверхностях. Проверяйте прямые углы и равенство диагоналей.

Совет: Если используете четыре готовые металлические ножки, пропустите изготовление деревянных опор. Ножки выбирайте с подходящей высотой и допустимой нагрузкой.

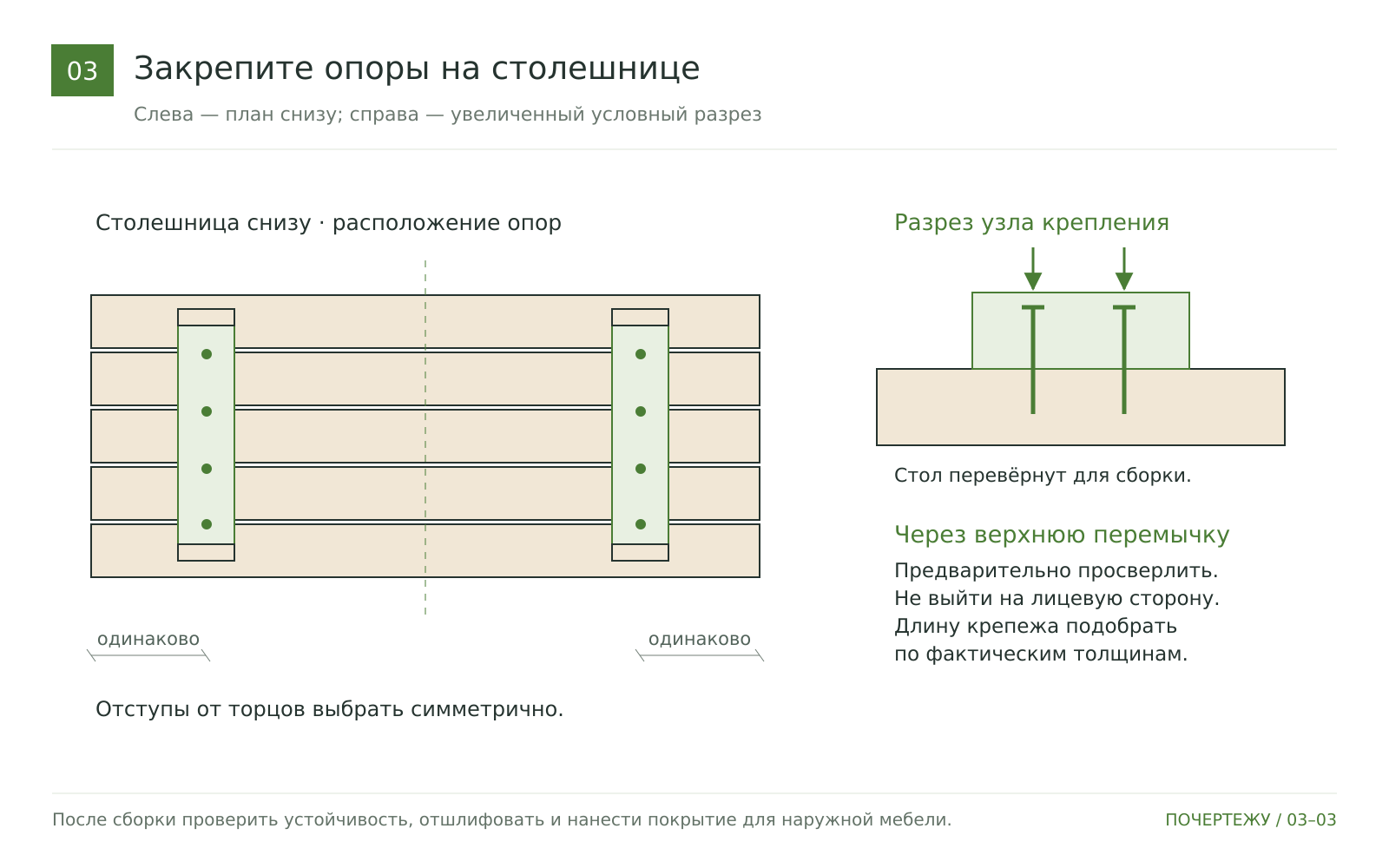

Прикрепите опоры к столешнице

Оставьте столешницу лицевой стороной вниз на защищённой ровной поверхности. Расположите обе опоры симметрично относительно торцов, чтобы верхние поперечины поддерживали несколько досок столешницы. Разметьте крепёж, просверлите направляющие отверстия и прикрутите опоры через верхние поперечины к доскам. Длину саморезов подберите так, чтобы они не вышли на лицевую сторону. Точный отступ опор от торцов автором не указан. Переверните стол, проверьте устойчивость и крепления. Отшлифуйте поверхности P150–P220 и нанесите наружное покрытие по инструкции производителя.

Совет: Высота деревянного варианта при указанных сечениях — 711,2 + 38,1 = 749,3 мм. Для готовых металлических ножек следуйте их инструкции и учитывайте толщину столешницы.
